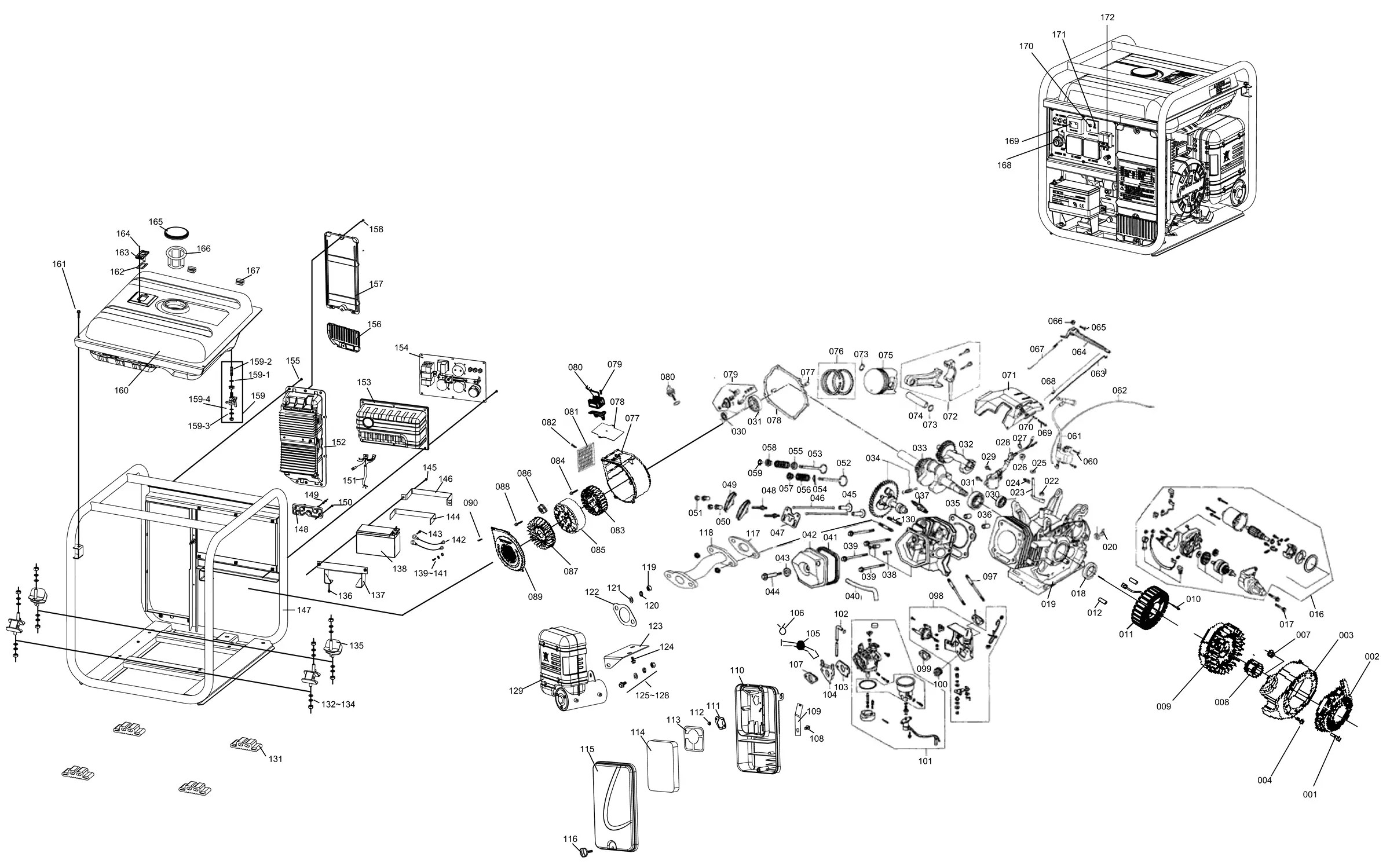

DPG7201Ei Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | ||
| 2 | Стартер в сборе | |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | Якорь чугунный сторона стартера | |
| 10 | ||
| 11 | Статор со стороны маховика | |
| 12 | ||
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | Электростартер | |
| 17 | ||
| 18 | Сальник 35x52x7 | |
| 19 | Цилиндр блок двигателя | |
| 20 | Реле датчика масла | |
| 21 | ||
| 22 | Сальник 8x14x5 | |
| 23 | ||
| 24 | ||
| 25 | ||
| 26 | ||
| 27 | ||
| 28 | Датчик масла | |
| 29 | ||
| 30 | Подшипник 6202 | |
| 31 | Подшипник коленвала 6207 | |
| 32 | Противовес | |
| 33 | Коленвал | |
| ЗЗА | Коленвал для генератора без ручн.стартера(стар) | |
| 34 | Распредвал | |
| 35 | Прокладка головки | |
| 36 | ||
| 37 | Свеча зажигания F7RTC (OREGON 77-312-1) | |
| 38 | Головка цилиндра | |
| 39 | ||
| 40 | ||
| 41 | Прокладка клапанной крышки | |
| 42 | Крышка клапанов | |
| 43 | ||
| 44 | ||
| 45 | Тарелка толкателя | |
| 46 | Штанга толкателя | |
| 47 | Кронштейн коромысел | |
| 48 | Коромысла набор (48,49,50,51) | |
| 49 | ||
| 50 | ||
| 51 | Маслосъёмный колпачек | |
| 52 | Клапан впускной | |
| 53 | Клапан выпускной | |
| 54 | ||
| 55 | Седло пружины клапана | |
| 56 | Пружина клапана | |
| 57 | Стопор пружины клапана впускного | |
| 58 | Стопор пружины клапана выпускного | |
| 59 | Ротатор | |
| 60 | Магнето | |
| 61 | ||
| 62 | ||
| 63 | Тяга регулятора | |
| 64 | ||
| 65 | ||
| 66 | ||
| 67 | Пружина регулятора | |
| 68 | Пружина заслонки возвратная | |
| 69 | ||
| 70 | ||
| 71 | Панель управления | |
| 72 | Шатун | |
| 73 | Кольцо стопорное пальца | |
| 74 | Палец | |
| 75 | Поршень | |
| 76 | Кольцо поршневое комплект | |
| 77 | Корпус ротора | |
| 78 | Прокладка картера | |
| 79 | Шестерня механического регулятора | |
| 80 | Регулятор 12V10А | |
| 81 | ||
| 82 | ||
| 83 | Статор | |
| 84 | ||
| 85 | Якорь | |
| 86 | Гайка маховика | |
| 87 | Крыльчатка якоря | |
| 88 | ||
| 89 | ||
| 90 | ||
| 91 | ||
| 92 | ||
| 93 | ||
| 94 | ||
| 95 | ||
| 96 | ||
| 97 | Шпилька крепления карбюратора | |
| 98 | Рычаг ваккумник | |
| 99 | Прокладка цилиндра | |
| 100 | ||
| 101 | Карбюратор с эл .маг. Клапаном | |
| 102 | Шланг топливный 4,5x280 | |
| 103 | Прокладка карбюратор-теплоизолятор | |
| 104 | Телоизолятор | |
| 105 | Клапан обратный | |
| 106 | ||
| 107 | Прокладка корпуса фильтра | |
| 108 | ||
| 109 | ||
| 110 | Корпус воздушного фильтра (110-115) | |
| 111 | ||
| 112 | ||
| 113 | ||
| 114 | Фильтр воздушный | |
| 115 | ||
| 116 | ||
| 117 | Прокладка глушителя | |
| 118 | ||
| 119 | ||
| 120 | ||
| 121 | ||
| 122 | ||
| 123 | ||
| 124 | ||
| 125 | ||
| 126 | ||
| 127 | ||
| 128 | ||
| 129А | Глушитель в сборе (118-129) | |
| 130 | ||
| 131 | ||
| 132 | ||
| 133 | ||
| 134 | ||
| 135 | ||
| 136 | ||
| 137 | ||
| 138 | Аккумулятор | |
| 139 | ||
| 140 | ||
| 141 | ||
| 142 | ||
| 143 | ||
| 144 | ||
| 145 | ||
| 146 | ||
| 147 | ||
| 148 | ||
| 149 | ||
| 150 | ||
| 151 | Кабель контрольной панели | |
| 152 | Плата инверторного генератора | |
| 153 | ||
| 154 |  |
Панель контрольная |
| 155 |  |
|
| 156 |  |
|
| 157 |  |
Крышка платы |
| 158 |  |
|
| 159 |  |
Краник топливный |
| 160 |  |
Бактопливный |
| 161 |  |
|
| 162 |  |
|
| 163 |  |
Датчиктоплива |
| 164 |  |
|
| 165 |  |
Пробка бензобака |
| 166 |  |
Фильтр топливный в бак |
| 167 |  |
|
| 168 |  |
|
| 169 |  |
Вольтметр цифровой |
| 170 |  |
Автомат термозащиты |
| 171 |  |
Штекер розетка 12V |
| 172 |  |
Автомат защиты 63А |
