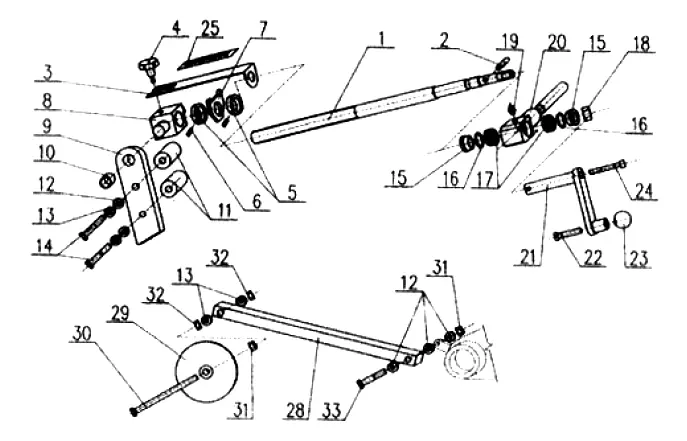

Механизм регулировки глубины реза
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Винтовой стержень |
| 2 |  |
Болт 06x20 |
| 3 |  |
Планка |
| 4 |  |
Винт |
| 5 |  |
Кольцо |
| 6 |  |
Винт |
| 7 |  |
Фланец |
| 8 |  |
Гайка винтового стержня |
| 9 |  |
Поводок |
| 10 |  |
Подшипник |
| 11 |  |
Втулка |
| 12 |  |
Шайба 10 |
| 13 |  |
Пружинная шайба 10 |
| 14 |  |
Болт M10x60 |
| 15 |  |
Крышка |
| 16 |  |
Соединительное кольцо |
| 17 |  |
Подшипник |
| 18 |  |
Гайка М16 |
| 19 |  |
Масленка |
| 20 |  |
Кронштейн вала |
| 21 |  |
Ручка |
| 22 |  |
Винт М10х55 |
| 23 |  |
Шаровая рукоятка |
| 24 |  |
Винт М8х55 |
| 25 |  |
Линейка |
| 28 |  |
Штанга |
| 29 | Диск | |
| 30 |  |
Болт М10х200 |
| 31 |  |
Гайка М10 |
| 32 |  |
Гайка М10 |
| 33 |  |
Болт М10х45 |
