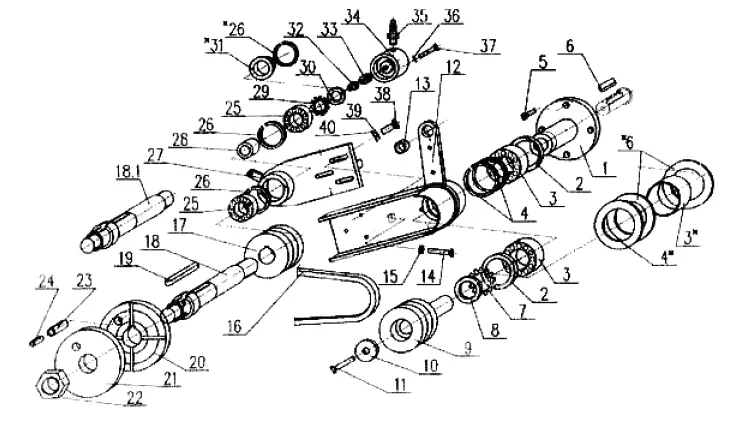

Поворотное плечо и Режущая головка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Соединительный фланец |
| 2 |  |
Кольцо |
| 3 |  |
Подшипник 32010 |
| 4 |  |
Кольцо |
| 5 |  |
Болт М8х20 |
| 6 |  |
Шпонка |
| 7 |  |
Шайба |
| 8 |  |
Гайка М65х1.5 |
| 9 |  |
Шкив |
| 10 |  |
Шайба |
| 11 |  |
Болт М8х50 |
| 12 |  |
Кронштейн |
| 13 |  |
Подшипник |
| 14 |  |
Болт M10x45 |
| 15 |  |
Гайка М10 |
| 16 |  |
Клиновой ремень |
| 17 |  |
Шкив |
| 18 |  |
Вал |
| 19 |  |
Шпонка |
| 20 |  |
Прижимной внутренний фланец |
| 21 |  |
Прижимной внешний фланец |
| 22 |  |
Гайка |
| 23 |  |
Поводок |
| 24 |  |
Болт |
| 25 |  |
Подшипник 6004 |
| 26 |  |
Кольцо |
| 27 |  |
Кронштейн вала |
| 28 |  |
Распорная втулка |
| 29 |  |
Шайба 25 |
| 30 |  |
Гайка М25х1.5 |
| 31 |  |
Уплотнитель |
| 32 |  |
Штуцер |
| 33 |  |
Втулка |
| 34 |  |
Втулка подачи воды |
| 35 |  |
Штуцер 10 |
| 36 |  |
Шайба 10 |
| 37 |  |
Болт |
