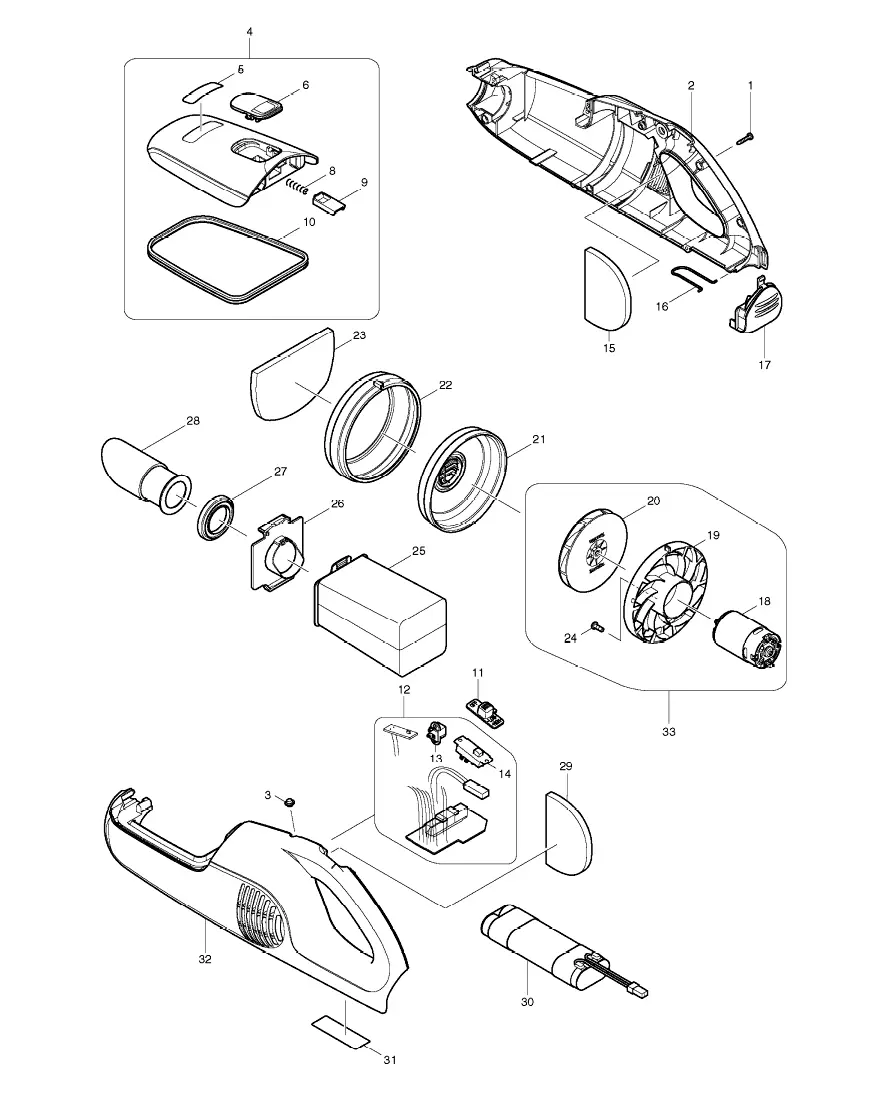

Деталировочная схема
| П-п | Арт | Название |
|---|---|---|
| 1 | TAPPING SCREW BIND PT 3X16 | |
| 2 | HOUSING SET (BLUE) INC. 32 | |
| 3 | LENS | |
| 4 | FRONT COVER SET (BLUE) INC. 5,10 | |
| 5 | MAKITA LOGO LABEL | |
| 10 | SEAL | |
| 11 | SWITCH LEVER | |
| 12 | CONTROLLER INC. 13,14 | |
| 13 | ![]() |
INLET |
| 14 | ![]() |
SWITCH DSG-2311-DL |
| 15 | ![]() |
SPONGE SHEET 55-80 |
| 16 | ![]() |
HANGER |
| 17 | ![]() |
COVER (BLUE) |
| 18 | ![]() |
DC MOTOR |
| 19 | ![]() |
BASE |
| 20 | ![]() |
FAN 82 |
| 21 | ![]() |
FAN COVER |
| 22 | ![]() |
RUBBER RING |
| 23 | ![]() |
SUPONGE SHEET 76-110 |
| 24 | ![]() |
#ИМЯ? |
| 25 | ![]() |
DUST BAG |
| 26 | ![]() |
VALVE STAY COMPLETE |
| 27 | ![]() |
PACKING |
| 28 | ![]() |
INLET (BLUE) |
| 29 | ![]() |
SPONGE SHEET 55-80 |
| 30 | ![]() |
BATTERY |
| 31 | ![]() |
4076D NAME PLATE |
| 32 | ![]() |
HOUSING SET (BLUE) INC. 2 |
| 33 | ![]() |
MOTOR ASS\\\'Y INC.18-20,24 |
| A01 | ![]() |
NOZZLE ASS\\\'Y |
| A02 | ![]() |
PAPER FILTER SET (5PCS/SET) |
| A03 | ![]() |
SASH NOZZLE |
| A04 | ![]() |
PIPE |
| A05 | ![]() |
SASH NOZZLE HOLDER |
| A06 | ![]() |
DC7021 QUICK CHARGER |
