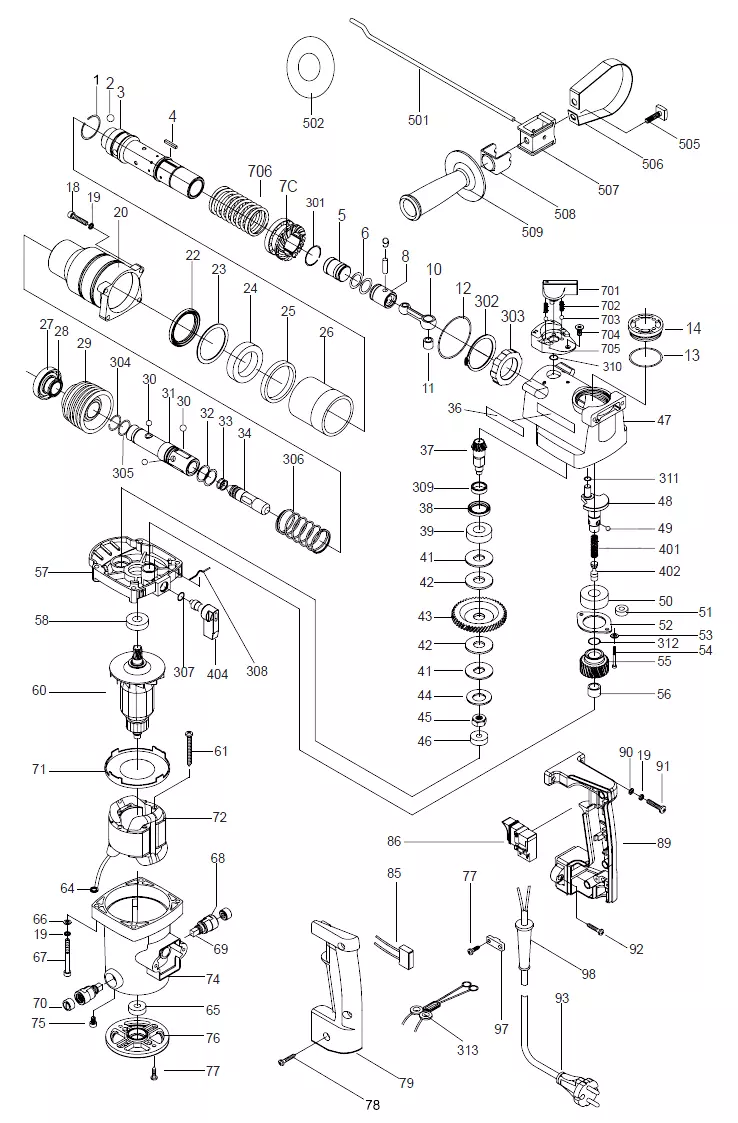

RH 2565 (старая версия до 10.2011г.)
RH 2565 (старая версия до 10.2011г.)
| П-п | Арт | Название |
|---|---|---|
| 1 | Стальное кольцо | |
| 2 | Шарик | |
| 3 | Цилиндр | |
| 4 | Шпонка | |
| 5 | Боек | |
| 6 | Кольцо | |
| 7С | Шестерня большая | |
| 8 | Поршень | |
| 9 | Палец | |
| 10 | Шатун | |
| 11 | Подшипник HK0810 | |
| 12 | Кольцо | |
| 13 | Кольцо | |
| 14 | Крышка горловины | |
| 18 | Винт М5х20 | |
| 19 | Шайба | |
| 20 | Цилиндр | |
| 22 | Прокладка | |
| 23 | Шайба | |
| 24 | Подшипник 61907 | |
| 25 | Кольцо | |
| 26 | Втулка | |
| 27 | Крышка передняя | |
| 28 | Кольцо | |
| 29 | Патрубок | |
| 30 | Шарик | |
| 31 | Гильза | |
| 32 | Кольцо | |
| 33 | Кольцо | |
| 34 | Ударник | |
| 36 | Этикетка | |
| 37 | Шестерня вала 12 зуб. | |
| 37 | Шестерня вала 11 зуб. | |
| 38 | Сальник | |
| 39 | Подшипник 6001Z | |
| 41 | Шайба фиксатор | |
| 42 | Шайба | |
| 43 | Шестерня вторичная ф68.5 49 зуб. | |
| 43 | Шестерня вторичная ф66.5 49 зуб. | |
| 44 | Пружина | |
| 45 | Гайка | |
| 46 | Подшипник 627Z | |
| 47 | Корпус | |
| 48 | Кривошип | |
| 49 | Шарик | |
| 50 | Подшипник 6202Z | |
| 51 |  |
Кольцо |
| 52 |  |
Прижим подшипника |
| 53 |  |
Шайба |
| 54 |  |
Болт М4 |
| 55 |  |
Шестерня ф 36мм. 26зубов |
| 55 |  |
Шестерня ф 37мм. 28зубов |
| 56 |  |
Подшипник HK1210 |
| 57 |  |
Крышка редуктора |
| 58 |  |
Подшипник 6001Z |
| 60 |  |
Ротор |
| 60N |  |
ротор 5 зубый ф42x35х150 мм |
| 61 |  |
Винт ST4.8X50 |
| 64 |  |
Пружина |
| 65 |  |
Подшипник 608 |
| 66 |  |
Шайба |
| 67 |  |
Винт М5х50 |
| 68 |  |
Щеткодержатель в сборе |
| 69 |  |
Щётка угольная |
| 70 |  |
Колпачок щеткодержателя |
| 71 |  |
Воздухоотражатель |
| 72 |  |
Статор |
| 72N |  |
статор 72x35 мм |
| 74 |  |
Корпус статора |
| 75 |  |
Винт М5х50 |
| 76 |  |
Нижняя крышка |
| 77 |  |
Винт ST4.2X16 |
| 78 |  |
Болт ST42X25 |
| 79 |  |
Накладка ручки |
| 79,89 |  |
ручка в сборе |
| 85 |  |
Конденсатор |
| 86 |  |
Выключатель |
| 89 |  |
Ручка |
| 90 |  |
Шайба |
| 91 |  |
ВинтМ5х25 |
| 92 |  |
Винт ST4.2X20 |
| 93 |  |
Шнур сетевой |
| 97 |  |
Прижим шнура |
| 98 |  |
Воротник шнура |
| 301 |  |
Стальное кольцо |
| 302 |  |
Стопорное кольцо |
| 303 |  |
Сальник |
| 304 |  |
Стальное кольцо |
| 305 |  |
Шайба |
| 306 |  |
Пружина |
| 307 |  |
Кольцо |
| 308 |  |
Фиксатор |
| 309 |  |
Сальник |
| 310 |  |
Стопорное кольцо |
| 311 |  |
Стопорное кольцо |
| 312 |  |
Стопорное кольцо |
| 313 |  |
Катушка индуктивности |
| 401 |  |
Пружина |
| 402 |  |
Вал переключателя |
| 404 |  |
Переключатель |
| 501 |  |
Глубиномер |
| 502 |  |
Корпус |
| 505 |  |
Болт |
| 506 |  |
Зажимная лента |
| 507 |  |
Зажим |
| 508 |  |
Скоба |
| 509 |  |
Ручка |
| 701 |  |
Переключатель |
| 702 |  |
Пружина |
| 703 |  |
Шарик |
| 704 |  |
Винт M4x10 |
| 705 |  |
Корпус переключателя |
| 706 |  |
Пружина |
