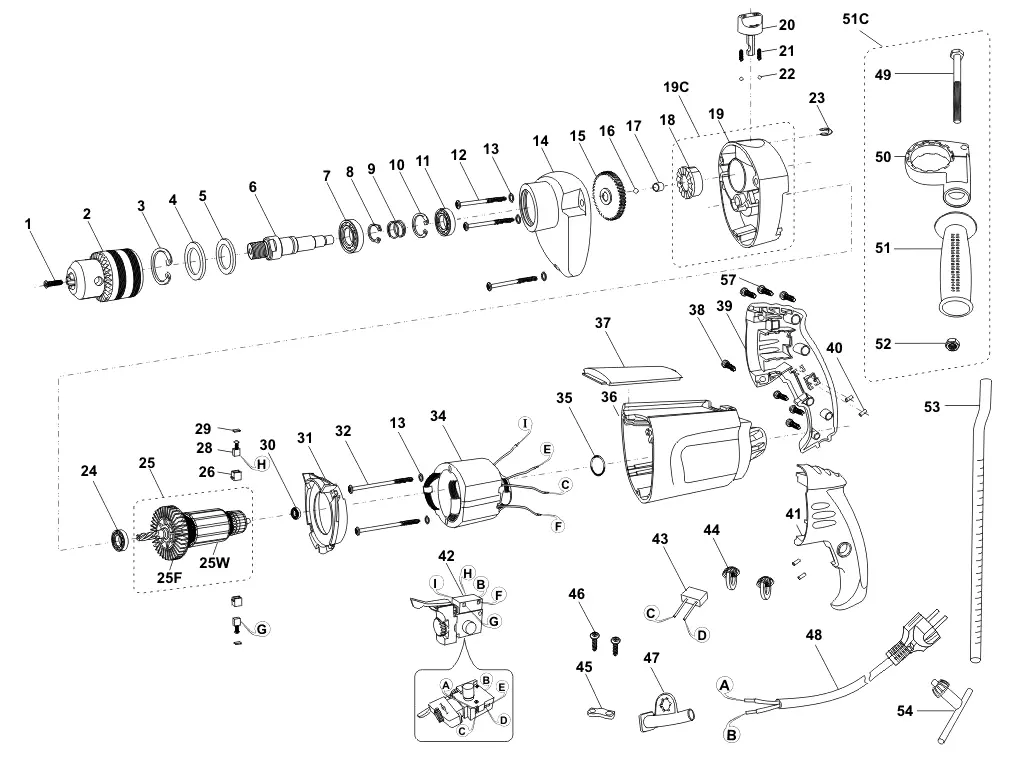

| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Винт М5х25 PH2 (левый) UM01-001-005 |
| 2 |  |
Патрон с ключом, для дрели, 1/2, 1,5-13мм UAC-13-1/2 |
| 3 |  |
Кольцо стопорное сжимное D34 UM06-002-002 |
| 4 |  |
Шайба |
| 5 |  |
Пыльник |
| 6 |  |
Шпиндель |
| 7 |  |
Подшипник шариковый 6002-2RS (32х15х9) U009-600-2RS |
| 8 |  |
Кольцо разжимное D14 UM06-001-006 |
| 9 |  |
Пружина h16 D14,5 4 витка |
| 10 |  |
Кольцо стопорное сжимное D30 UM06-002-004 |
| 11 |  |
Подшипник шариковый 6001-2RS (28х12х8) U009-600-1RS |
| 12 |  |
Саморез 4х48 T20 UM02-000-043 |
| 13 |  |
Шайба D4 UM04-000-002 |
| 14 |  |
Корпус редуктора |
| 15 |  |
Шестерня ударная |
| 16 |  |
Шарик стальной D6 |
| 17 |  |
Втулка D12 D8 h8 |
| 18 |  |
Панель ударная |
| 19 |  |
Промщит |
| 19C |  |
Промщит с панелью ударной |
| 20 |  |
Переключатель удар-сверление |
| 21 |  |
Пружина D3 h8 |
| 22 |  |
Шарик стальной D4 |
| 23 |  |
Кольцо стопорное D5 UM06-000-004 |
| 24 |  |
Подшипник шариковый 609-2RS (24х9х7) U009-609-RS0 |
| 25 |  |
Ротор |
| 25W |  |
Ротор без крыльчатки |
| 25F |  |
Крыльчатка |
| 26 |  |
Щеткодержатель в сборе |
| 28 |  |
Щетка |
| 29 |  |
Крышка щеткодержателя |
| 30 |  |
Подшипник шариковый 607-2RS (19х7х6) U009-607-RS0 |
| 31 |  |
Защита статора |
| 32 |  |
Саморез 4х62 PH2 UM02-000-046 |
| 34 |  |
Статор |
| 35 |  |
Кольцо уплотнительное D14 h2,5 |
| 36 |  |
Корпус статора |
| 37 |  |
Заглушка |
| 57 |  |
Саморез 4х28 T20 UM02-000-036 |
| 38 |  |
Саморез 4х18 T20 UM02-000-028 |
| 39 |  |
Ручка правая часть |
| 40 |  |
Штифт резиновый L8,5 h4 |
| 41 |  |
Ручка левая часть |
| 42 |  |
Выключатель FA2-6/1 BEK 6(6)A 250V 5E4 |
| 43 |  |
Конденсатор 0,33 мкФ |
| 44 |  |
Катушка индукторная |
| 45 |  |
Прижим шнура |
| 46 |  |
Саморез 4х18 PH2 UM02-000-027 |
| 47 |  |
Воротник шнура U098-001-002 |
| 48 |  |
Шнур сетевой резин, 2х1,0мм, 2м U099-004-006 |
| 49 |  |
Болт М8х105 UM03-000-007 |
| 50 | Хомут рукоятки | |
| 51 | Рукоятка дополнительная | |
| 52 | Гайка М8 UM05-000-007 | |
| 53 | Линейка-упор | |
| 54 | Ключ для патрона, 13мм | |
| 51C | Рукоятка дополнительная в сборе |
