Насосы и головка плунжерная
Насосы и головка плунжерная

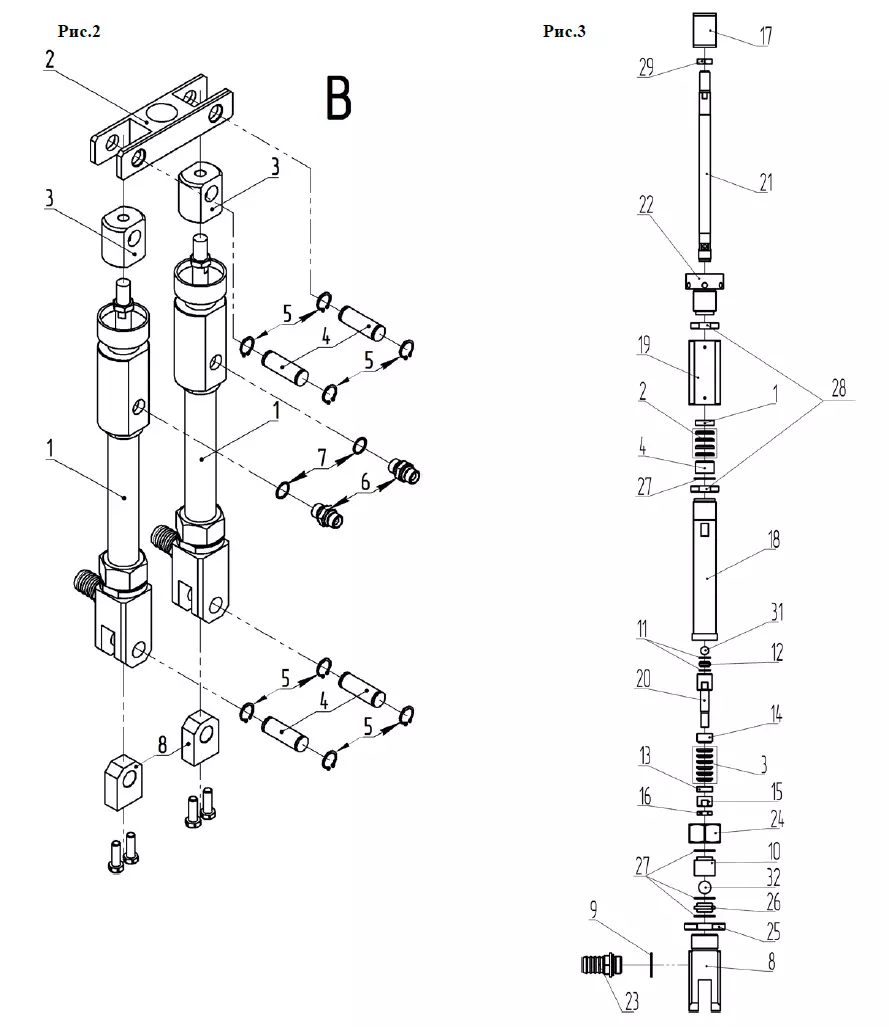

| П-п | Арт | Название |
|---|---|---|
| В | Насосы в сборе | |
| B-2 | Соединительный блок | |
| B-3 | Серьга насоса | |
| B-4 | Палец насоса | |
| B-5 | Стопорное кольцо Кольцо А20 ГОСТ 13942-86 | |
| B-6 | Штуцер SM G1/2”- SM G3/8” Адаптер BSP(Ш)1/2”-BSP(Ш)3/8” | |
| B-7 | Кольцо уплотнительное USIT R 1/2\\\" | |
| B-8 | Серьга крепления насоса | |
| В-1 | Головка плунжерная вертикальная насосная DN 15 | |
| В-1-1 | Кольцо нажимное манжет корпуса | |
| В-1-2 | Манжета шевронная (корпус) Верхний набор прокладок | |
| В-1-3 | Манжета шевронная (шток) Нижний набор прокладок | |
| В-1-4 | Грундбукса корпуса | |
| В-1-8 | Корпус (низ) | |
| В-1-9 | Прокладка Шайба медная Ø34xØ39х1.5 | |
| В-1-10 | Корпус клапана | |
| В-1-11 | Прокладка Ø15xØ18x1,5 | |
| В-1-12 | Седло клапана | |
| В-1-13 | Кольцо нажимное манжет штока | |
| В-1-14 | Грундбукса штока | |
| В-1-15 | Гайка нажимная штока | |
| В-1-16 | Контргайка | |
| В-1-17 | Проушина | |
| В-1-18 | Гильза | |
| В-1-19 | Корпус (верх) | |
| В-1-20 | Втулка направляющая | |
| В-1-21 | Шток | |
| В-1-22 | Гайка нажимная (чаша) | |
| В-1-23 | Штуцер (рукава заборного) Адаптер BSP(Ш)1/2”-BSP(Ш)3/8” | |
| В-1-24 | Гайка гильзы | |
| В-1-25 | Контргайка | |
| В-1-26 | Седло клапана обратного | |
| В-1-27 | Прокладка обратного клапана Ø25xØ33x2 | |
| В-1-28 | Гайка | |
| В-1-29 | Контргайка проушины Гайка М16х1,5-6Н.05.016 ГОСТ 5916-70 (DIN 439) | |
| В-1-31 | Шарик штока Шарик 12,7 ТУ 37.006.103-79 | |
| В-1-32 | Шарик обратного клапана Шарик 19,84 ТУ 37.006.103-79 |
