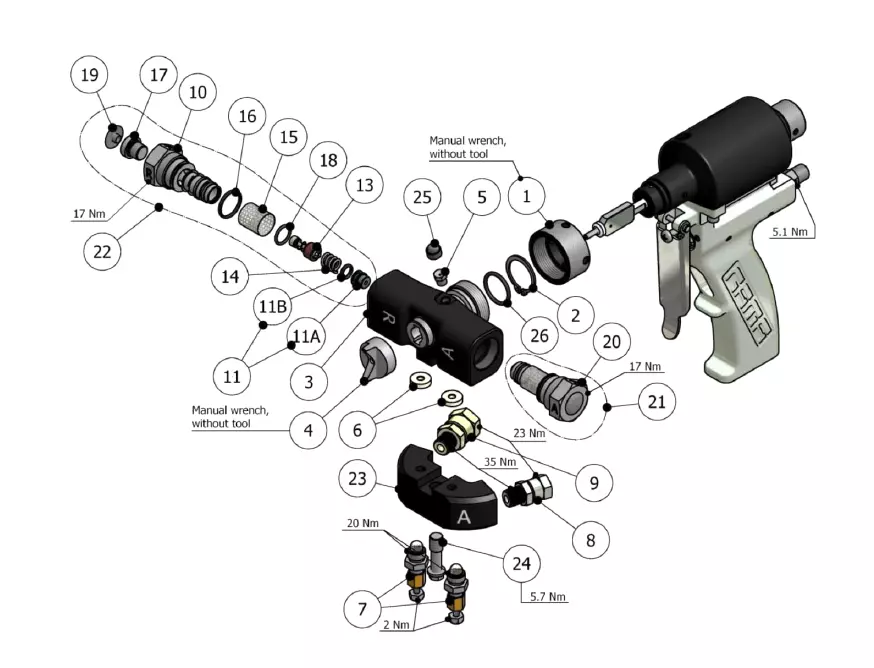

Узел пистолета модели MASTER II в стандартном исполнении
Узел пистолета модели MASTER II в стандартном исполнении
| П-п | Арт | Название |
|---|---|---|
| 1 | Крепежная гайка | |
| 2 | Стопорное кольцо | |
| 3 | Смесительный узел | |
| 4 |  |
Диффузор (распылитель) |
| 5 |  |
Пресс-масленка |
| 6 |  |
Уплотнение узла ввода компонентов |
| 7 |  |
Узел ручного клапана |
| 8 |  |
Фитинг с накидной гайкой для подвода компонента R (полиол) |
| 9 |  |
Фитинг с накидной гайкой для подвода компонента A (изоцианат) |
| 10 |  |
Корпус бокового узла компонента R (полиол) |
| 11 |  |
Набор металлических уплотнений в сборе с поз.11В для смесительных камер размера 0, 1, 2, 3 |
| 11А |  |
Набор металлических уплотнений для смесительных камер размера 0, 1, 2, 3 |
| 11В |  |
Кольцевое уплотнение (включено в поз. № 11) |
| 13 |  |
Обратный клапан |
| 14 |  |
Пружина обратного клапана |
| 15 |  |
Фильтр с ячейкой 40/80 mesh (0,42/0,18 мм) |
| 16 |  |
Кольцевое уплотнение |
| 17 |  |
Стопор |
| 18 |  |
Кольцевое уплотнение |
| 19 |  |
Защитная заглушка стопора |
| 20 |  |
Корпус бокового узла компонента A (изоцианат) |
| 21 |  |
|
| (#1)" |  |
Боковой узел компонента А (изоцианат) для смесительных камер размера 0, 1, 2, 3 |
| 22 |  |
|
| (#2)" |  |
Боковой узел компонента R (полиол) для смесительных камер размера 0, 1, 2, 3 |
| 23 |  |
Соединительная площадка |
| 24 |  |
Винт соединительной площадки |
| 25 |  |
Защитная заглушка пресс-масленки |
| 26 |  |
Кольцевое уплотнение |
