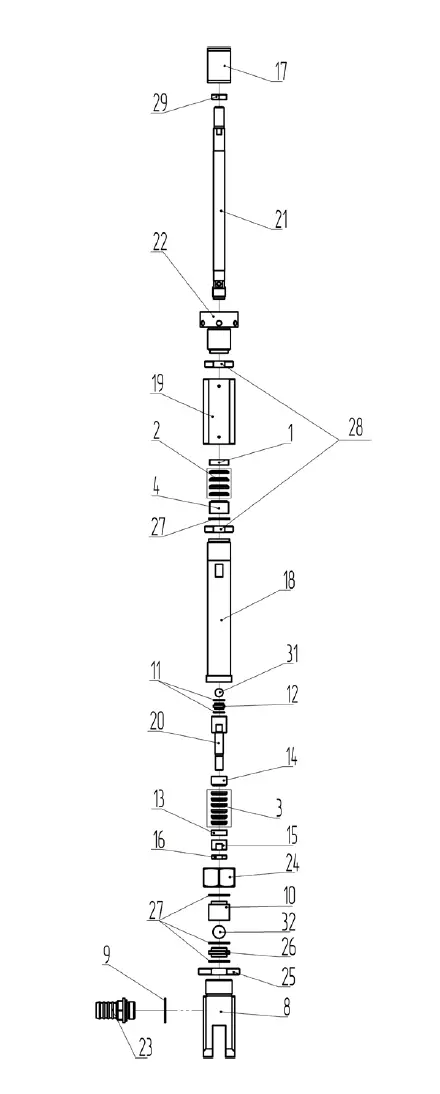

Головка плунжерная вертикальная насосная DN 15
Головка плунжерная вертикальная насосная DN 15
| П-п | Арт | Название |
|---|---|---|
| 8-1 | Кольцо нажимное манжет корпуса | |
| 8-2 | Манжета шевронная (корпус) Верхний набор прокладок | |
| 8-3 | Манжета шевронная (шток) Нижний набор прокладок | |
| 8-4 | Грундбукса корпуса | |
| 8-8 | Корпус (низ) | |
| 8-9 | Прокладка | |
| 8-10 |  |
Корпус клапана |
| 8-11 |  |
Прокладка |
| 8-12 |  |
Седло клапана |
| 8-13 |  |
Кольцо нажимное манжет штока |
| 8-14 |  |
Грундбукса штока |
| 8-15 |  |
Гайка нажимная штока |
| 8-16 |  |
Контргайка |
| 8-17 |  |
Проушина |
| 8-18 |  |
Гильза |
| 8-19 |  |
Корпус (верх) |
| 8-20 |  |
Втулка направляющая |
| 8-21 |  |
Шток |
| 8-22 |  |
Гайка нажимная (чаша) |
| 8-23 |  |
Штуцер (рукава заборного) |
| 8-24 |  |
Гайка гильзы |
| 8-25 |  |
Контргайка |
| 8-26 |  |
Седло клапана обратного |
| 8-27 |  |
Прокладка обратного клапана |
| 8-28 |  |
Гайка |
| 8-29 |  |
Контргайка проушины Гайка М16х1,5-6Н.05.016 ГОСТ5916-70 (DIN 439) |
| 8-31 |  |
Шарик штока Шарик 12,7 ТУ 37.006.103-79 |
| 8-32 |  |
Шарик обратного клапана Шарик 19,84 ТУ 37.006.103-79 |
