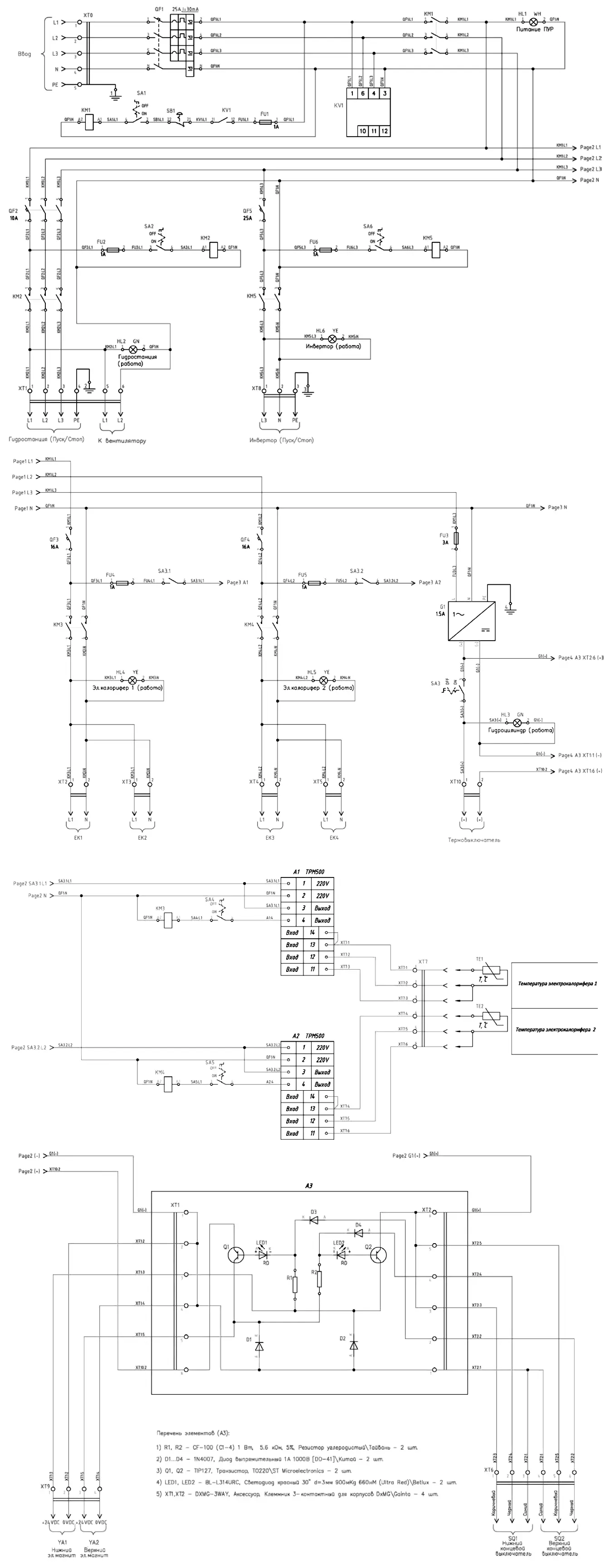

Пульт управления
| П-п | Арт | Название |
|---|---|---|
| QF1 | Выключатель автоматический дифференциальный 3п+N 25А 30мА АВДТ-34 C | |
| QF2 | Выключатель автоматический трехполюсный 3п 10А С | |
| QF3…QF4 | Выключатель автоматический однополюсный 1п 16А С | |
| QF5 | Выключатель автоматический однополюсный 1п 25А С | |
| KV1 | Автомат защиты электродвигателей CZF310 | |
| KM1 | Контактор модульный КМ40-40 4п 40А | |
| KM2 | Контактор модульный КМ25-40 4п 25А | |
| KM3...KM4 |  |
Контактор модульный КМ20-20 АС |
| КМ5 |  |
Контактор модульный КМ40-20 АС |
| G1 |  |
Блок питания 24 В |
| FU1... |  |
|
| FU6" |  |
Универсальная клемма с держателем предохранителя (5х20мм) |
| ХТ0:1 ...4 |  |
Проходные клеммы с винтовыми зажимами UT1-4(T)GREY |
| ХТ0.5 |  |
Заземляющие клеммы с винтовыми зажимами UT1-4(T)PE |
| ХТ1Л...З,ХТ1.5...6, XТ8:1 ...2 |  |
Проходные клеммы с винтовыми зажимами UT1- 2.5/2(T)GREY |
| XT1:4,ХТ8.3 |  |
Заземляющие клеммы с винтовыми зажимами UT1-2.5(T)PE |
| ХТ2...ХТ7,ХТ9, ХТ10 |  |
Проходные клеммы с винтовыми зажимами UT1 -2.5/2(T)GREY |
| PE |  |
Шина нулевая KSN-1-7х9-16 |
| N |  |
Шина изолированная KSN-6-6х9-08 |
| A1, A2 |  |
Терморегулятор ОВЕН ТРМ500 |
| SA1…SA6 |  |
Головки переключателей короткая ручка 2 положения фикс. |
| SA3.1,SA3.2 |  |
Блок-контакт 1NO |
| SB1 |  |
Головка кнопки управления с грибовидным толкателем |
| HL3 |  |
Сигнальные лампа зеленая 24V DC |
| HL1 |  |
Сигнальная лампа белая 220V AC |
| HL2 |  |
Сигнальные лампа зеленая 220V AC |
| HL4...HL6 |  |
Сигнальные лампа желтая 220V AC |
| A4 |  |
Плата триггера гидроцилиндра |
| R1, R2 |  |
Резистор 50 Ом |
