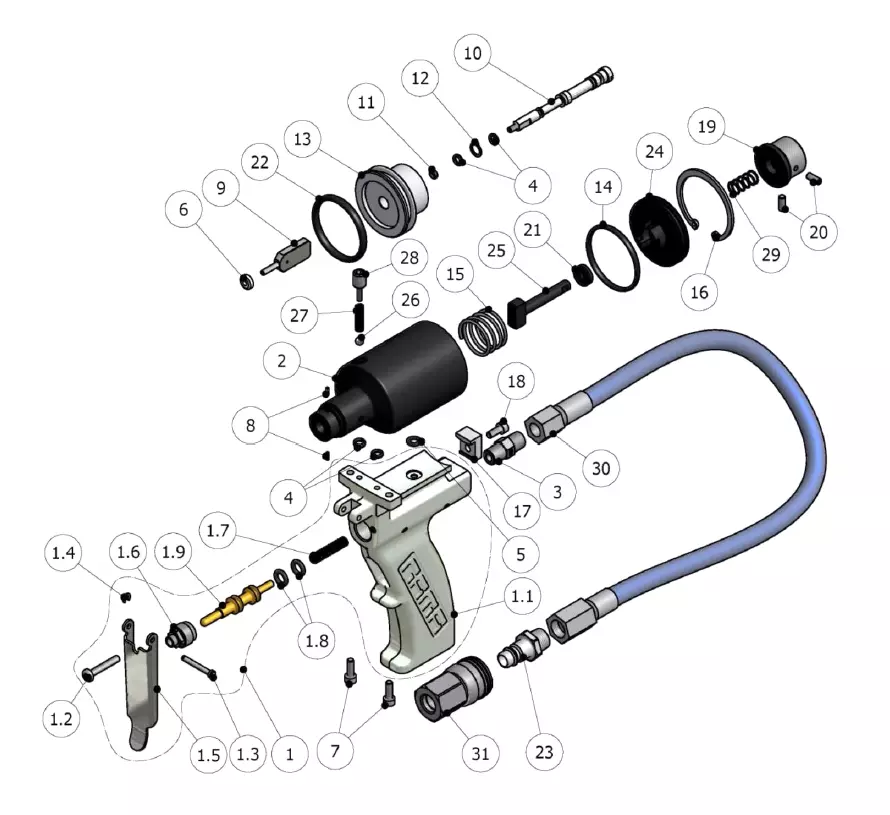

Узел пневмоцилиндра и рукоятки пистолета модели MASTER II
Узел пневмоцилиндра и рукоятки пистолета модели MASTER II
| П-п | Арт | Название |
|---|---|---|
| 1 | Узел рукоятки пистолета со спусковым рычагом | |
| 1.1 | Рукоятка пистолета с заглушками (*) | |
| 1.1А | Обработанная и отполированная рукоятка пистолета без заглушек (О) | |
| 1.1В | Заглушка (О) | |
| 1.2 | Стопорный болт спускового рычага (*) | |
| 1.3 | Штифт спускового рычага (*) | |
| 1.4 | Стопорная шайба (*) | |
| 1.5 | Спусковой рычаг (*) | |
| 1.6 | Упорная гайка клапана спускового рычага (*) | |
| 1.7 | Пружина спускового рычага (*) | |
| 1.8 | Кольцевое уплотнение (*) | |
| 1.9 | Золотник клапана спускового рычага (*) | |
| 2 | Корпус пневмоцилиндра двойного действия | |
| 3 | Штуцер для подвода сжатого воздуха (шестигранный) | |
| 4 | Кольцевое уплотнение | |
| 5 | Кольцевое уплотнение | |
| 6 | Уплотнение смесительной камеры | |
| 7 | Болт с цилиндрической головкой | |
| 8 | Штифт | |
| 9 | Смесительная камера | |
| 10 | Узел вала поршня двойного действия (#) | |
| 11 | Кольцевое уплотнение | |
| 12 | Стопорное кольцо | |
| 13 | Плунжер | |
| 14 | Кольцевое уплотнение | |
| 15 | Пружина плунжера | |
| 16 | Стопорное кольцо | |
| 17 | Крепежная скоба цилиндра | |
| 18 | Болт с цилиндрической головкой | |
| 19 | Блокиратор | |
| 20 | Болт без шляпки, с резьбой | |
| 21 | Кольцевое уплотнение U-образного сечения | |
| 22 | Кольцевое уплотнение | |
| 23 | Штуцер подвода сжатого воздуха | |
| 24 | Крышка пневмоцилиндра | |
| 25 | Стопорный болт | |
| 26 | Невозвратный шарик | |
| 27 | Невозвратная пружина | |
| 28 | Стопор шарика | |
| 29 | Пружина блокиратора | |
| 30 | Шланг подвода сжатого воздуха | |
| 31 | Быстроразъемная муфта воздушного соединения |
