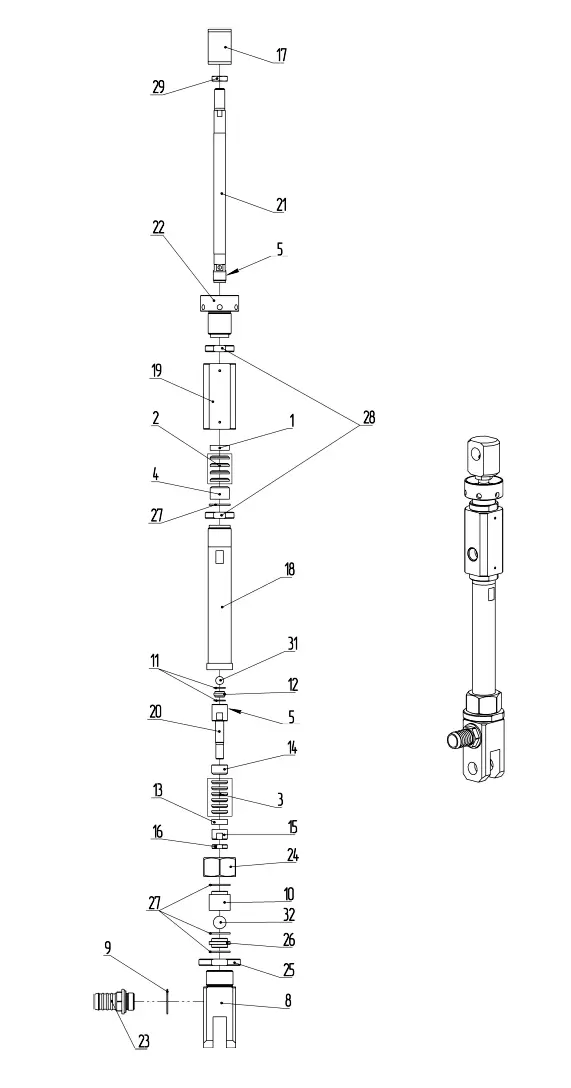

Головка плунжерная вертикальная насосная DN 15
Головка плунжерная вертикальная насосная DN 15
| П-п | Арт | Название |
|---|---|---|
| D-1 | Кольцо нажимное манжет корпуса | |
| D-2 | Манжета шевронная (корпус) Верхний набор прокладок | |
| D-3 | Манжета шевронная (шток) Нижний набор прокладок | |
| D-4 | Грундбукса корпуса | |
| D-5 | Клей – LOCTITE 242 | |
| D-8 | Корпус (низ) | |
| D-9 | Прокладка | |
| D-10 | Корпус клапана | |
| D-11 | Прокладка | |
| D-12 | Седло клапана | |
| D-13 | Кольцо нажимное манжет штока | |
| D-14 | Грундбукса штока | |
| D-15 | Гайка нажимная штока | |
| D-16 | Контргайка | |
| D-17 | Проушина | |
| D-18 | Гильза | |
| D-19 | Корпус (верх) | |
| D-20 | Втулка направляющая | |
| D-21 | Шток | |
| D-22 | Гайка нажимная (чаша) | |
| D-23 | Штуцер (рукава заборного) | |
| D-24 | Гайка гильзы | |
| D-25 | Контргайка | |
| D-26 | Седло клапана обратного | |
| D-27 | Прокладка обратного клапана | |
| D-28 | Гайка | |
| D-29 | Контргайка проушины Гайка М16х1,5-6Н.05.016 ГОСТ5916-70 (DIN 439) | |
| D-31 | Шарик штока Шарик 12,7 ТУ 37.006.103-79 | |
| D-32 | Шарик обратного клапана Шарик 19,84 ТУ 37.006.103-79 |
