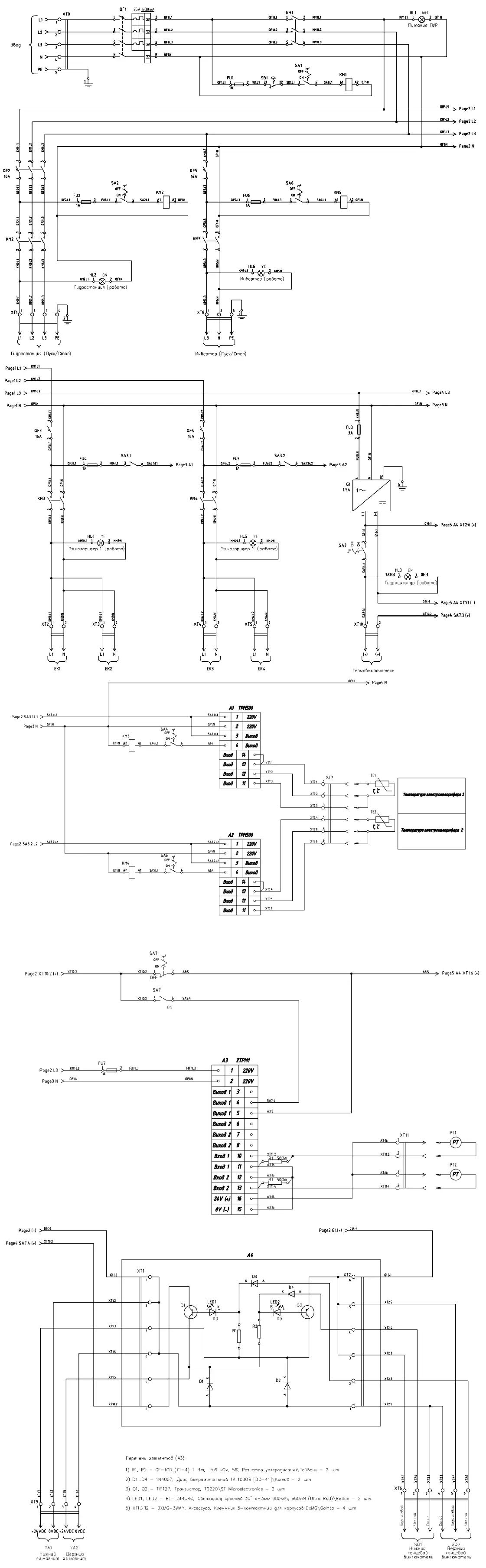

Пульт управления
| П-п | Арт | Название |
|---|---|---|
| QF1 |  |
Выключатель автоматический дифференциальный 3п+N 25А 30мА АВДТ-34 C |
| QF2 |  |
Выключатель автоматический трехполюсный 3п 10А С |
| QF3…Q F5 |  |
Выключатель автоматический однополюсный 1п 16А С |
| KM1 |  |
Контактор модульный КМ40-40 4п 40А |
| KM2 |  |
Контактор модульный КМ25-40 4п 25А |
| KM3...K |  |
|
| M5" |  |
Контактор модульный КМ20-20 АС |
| G1 |  |
Блок питания 24 В |
| FU1...F U7 |  |
Универсальная клемма с держателем предохранителя (5х20мм) |
| XT0:1…4, XT1:1… 3, X T8:1…2 |  |
Проходные клеммы с винтовыми зажимами UT1-2.5(T)GREY |
| XT0:5,XT1:4, XT8:3 |  |
Заземляющие клеммы с винтовыми зажимами |
| XT2…XT7, XT9, XT10, XT11 |  |
Проходные клеммы с винтовыми зажимами UT1-2.5/2(T)GREY |
| PE | Шина нулевая KSN-1-7х9-16 | |
| N | Шина изолированная KSN-6-6х9-08 | |
| A1, A2 | Терморегулятор ОВЕН ТРМ500 | |
| A3 | Измеритель-регулятор двухканальный 2ТРМ1 | |
| SA1…S A7 | Головки переключателей короткая ручка 2 положения фикс. | |
| SA3.1,SA3.2 | Блок-контакт 1NO | |
| SA7 | Блок-контакт 1NС | |
| SB1 | Головка кнопки управления с грибовидным толкателем | |
| HL3 | Сигнальные лампа зеленая 24V DC | |
| HL1 | Сигнальная лампа белая 220V AC | |
| HL2 | Сигнальные лампа зеленая 220V AC | |
| HL4...HL6 | Сигнальные лампа желтая 220V AC | |
| A4 | Плата триггера гидроцилиндра | |
| R1, R2 | Резистор 50 Ом |
