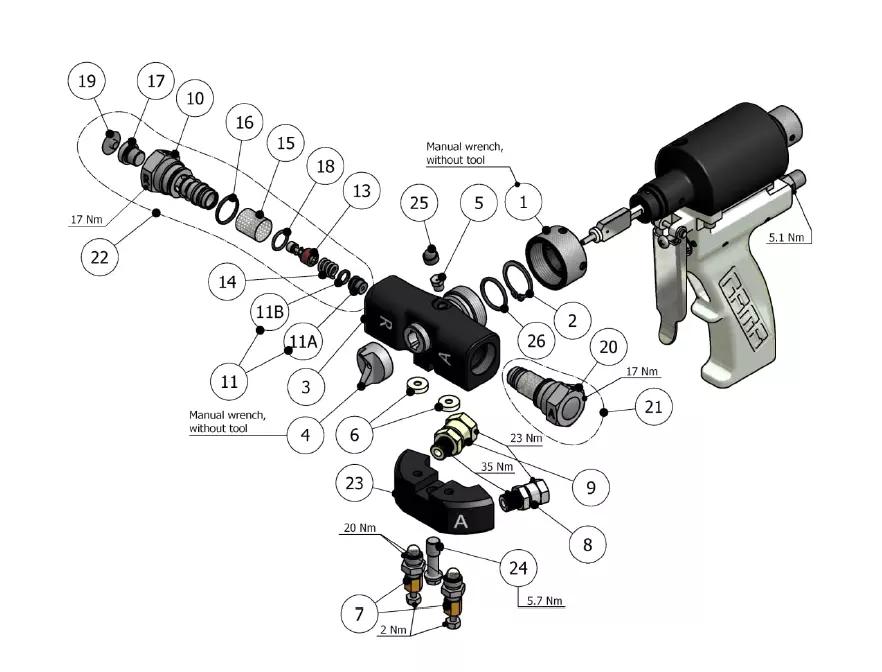

Узел пистолета модели MASTER II в стандартном исполнении
Узел пистолета модели MASTER II в стандартном исполнении
| П-п | Арт | Название |
|---|---|---|
| 1 | Крепежная гайка | |
| 2 | Стопорное кольцо | |
| 3 | Смесительный узел | |
| 4 | Диффузор (распылитель) | |
| 5 | Пресс-масленка | |
| 6 | Уплотнение узла ввода компонентов | |
| 7 | Узел ручного клапана | |
| 8 | Фитинг с накидной гайкой для подвода компонента R (полиол) | |
| 9 | Фитинг с накидной гайкой для подвода компонента A (изоцианат) | |
| 10 | Корпус бокового узла компонента R (полиол) | |
| 11 | Набор металлических уплотнений в сборе с поз.11В для смесительных камер размера 0, 1, 2, 3 | |
| 11А | Набор металлических уплотнений для смесительных камер размера 0, 1, 2, 3 | |
| 11В | Кольцевое уплотнение (включено в поз. № 11) | |
| 13 | Обратный клапан | |
| 14 | Пружина обратного клапана | |
| 15 | Фильтр с ячейкой 40/80 mesh (0,42/0,18 мм) | |
| 16 | Кольцевое уплотнение | |
| 17 | Стопор | |
| 18 | Кольцевое уплотнение | |
| 19 | Защитная заглушка стопора | |
| 20 | Корпус бокового узла компонента A (изоцианат) | |
| 21(#1) | Боковой узел компонента А (изоцианат) для смесительных камер размера 0, 1, 2, 3 | |
| 22(#2) | Боковой узел компонента R (полиол) для смесительных камер размера 0, 1, 2, 3 | |
| 23 | Соединительная площадка | |
| 24 | Винт соединительной площадки | |
| 25 | Защитная заглушка пресс-масленки | |
| 26 | Кольцевое уплотнение |
