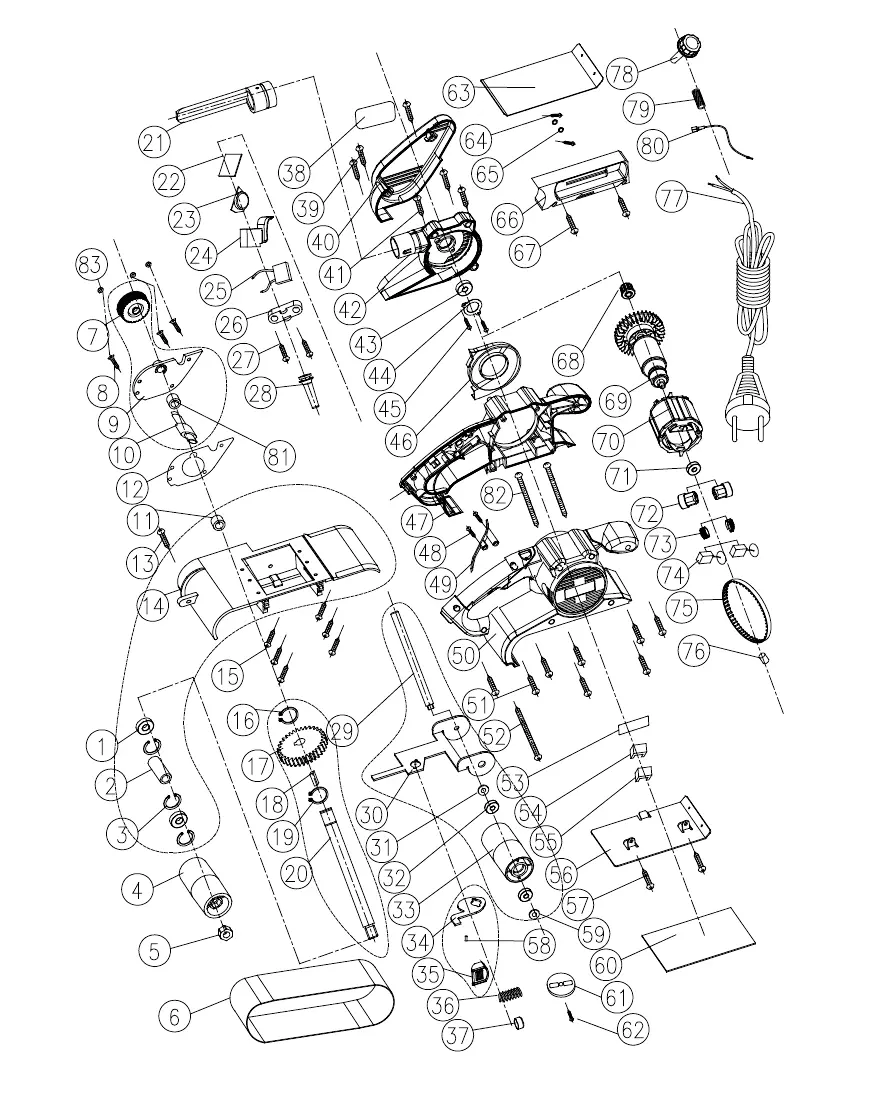

ЛШМ-100/1200Э Деталировка
ЛШМ-100/1200Э Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Подшипник шариковый 6001Z (12х28х8) | |
| 2 | Втулка распорная | |
| 3 | Кольцо стопорное А28 | |
| 4 | Барабан ведущий Ø49,5х100 | |
| 5 | Гайка | |
| 6 | Лента абразивная 100x610мм | |
| 7 | Шкив ведомый Z=40, Ø48 | |
| 8 | Винт М5х10 | |
| 9 | Крышка редуктора | |
| 10 | Вал шестерня Z=8 | |
| 11 | Подшипник роликовый НК0810 | |
| 12 | Прокладка | |
| 13 | Винт 4х20 | |
| 14 | Корпус В сборе с поз. 1, 2, 3 | |
| 14* | Корпус В сборе с поз. 1, 2, 3 | |
| 15 | Винт 4х16 | |
| 16,19 | Кольцо стопорное В12 | |
| 17 | Колесо зубчатое Z=37 | |
| 18 | Шпонка 4х4х12 | |
| 20 | Вал | |
| 21 | Фланец пылесборника | |
| 22 | Блок электронный | |
| 23 | Регулятор электронного блока | |
| 24 | Выключатель STH FA5-10/2B 10(10)A 250V~5E4 | |
| 25 | Конденсатор TNS-2TH X2K 0,22 мкФ 25/085/21/C | |
| 26 | Планка фиксации шнура | |
| 27,41 | Винт 4х16 | |
| 28 | Трубка защитная | |
| 29 | Ось | |
| 30 | Вилка в сборе В сборе с поз. 29, 31, 32, 33, 59 | |
| 31,59 | Шайба Ø8 | |
| 32 | Подшипник шариковый 608Z (8х22х7) | |
| 33 | Барабан натяжной Ø49х100 | |
| 34 | Рычаг в сборе В сборе с поз. 35, 58 | |
| 35 | Ручка | |
| 36 | Пружина | |
| 37 | Гайка специальная М3 | |
| 39 | Винт М5х12 | |
| 40 | Кожух защитный | |
| 42 | Промщит | |
| 42* | Промщит | |
| 43 | Подшипник шариковый 629RS (9х26х8) | |
| 44 | Крышка прижимная | |
| 45,48 | Винт 3х11 | |
| 46 | Диафрагма | |
| 47 | Корпус | |
| 49 | Направляющая | |
| 50 | Корпус накладка | |
| 51 | Винт 4х16 | |
| 52 | Винт 4х76 | |
| 54,55 | Упор | |
| 56 | Основание | |
| 57,67 | Винт М5х12 | |
| 58 | Штифт Ø2 | |
| 60 | Прокладка пробковая | |
| 61 | Шайба | |
| 62 |  |
Винт М3х11 |
| 63 |  |
Платформа 100х155 |
| 64 |  |
Винт М4х5 |
| 65 |  |
Шайба гроверная |
| 66 |  |
Кожух |
| 68 |  |
Шкив ведущий Z=12, Ø19 |
| 69 |  |
Якорь с вентилятором |
| 70 |  |
Статор |
| 71 |  |
Подшипник шариковый 608Z (8х22х7) |
| 72 |  |
Корпус щёткодержателя с обоймой |
| 73 |  |
Крышка щёткодержателя |
| 74 |  |
Щётка электрическая |
| 75 |  |
Ремень зубчатый 124XL XIANG HONG |
| 76 |  |
Штифт резиновый Ø5х7 |
| 77 |  |
Шнур питания с вилкой H05VV-F 2x1,0х4м |
| 78 |  |
Маховик с винтом |
| 79 |  |
Пружина |
| 80 |  |
Проводник |
| 81 |  |
Подшипник шариковый 698Z (8х19х6) |
| 82 |  |
Винт 4х65 |
| 83 |  |
Шайба гроверная Ø5 |
