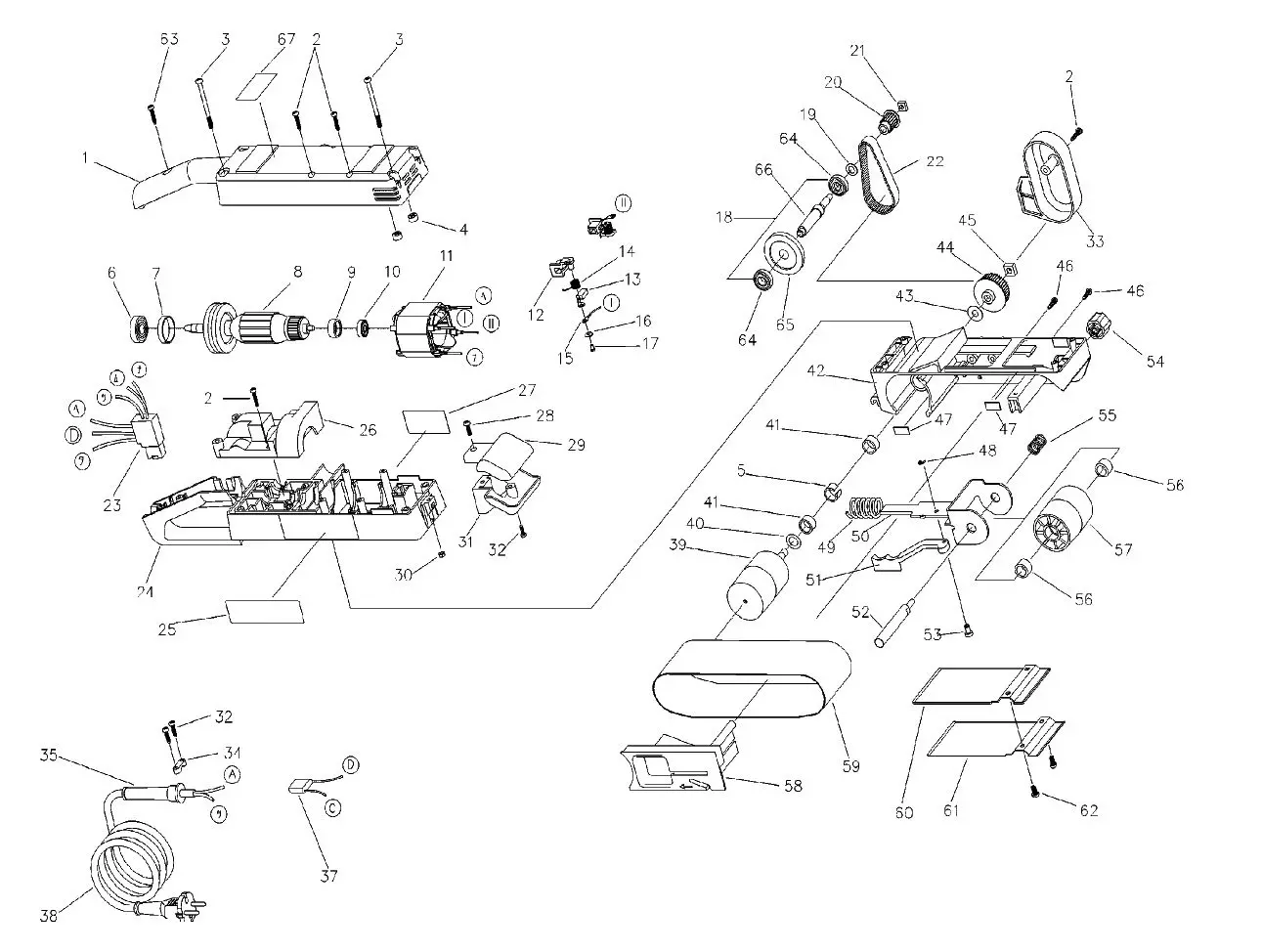

ЛШМ-75 Э Деталировка
ЛШМ-75 Э Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Крышка |
| 2 |  |
Винт Ø4*20 |
| 3 |  |
Винт М6*60 |
| 4 |  |
Ножка |
| 5 |  |
Прокладка |
| 7 |  |
Кольцо |
| 8 |  |
Якорь |
| 9 |  |
Кольцо |
| 10 |  |
Подшипник |
| 11 |  |
Статор |
| 12 |  |
Обойма щеткодержателя |
| 13 |  |
Щетка |
| 14 |  |
Пружина |
| 16 |  |
Шайба |
| 18 |  |
Вал |
| 20 |  |
Шкив ведущий |
| 21 |  |
Гайка М6 |
| 22 |  |
Ремень Ширина 14 мм, 75 зубьев, шаг 3 мм |
| 23 |  |
Выключатель |
| 24 |  |
Корпус |
| 25 |  |
Планка фирменная |
| 26 |  |
Крышка |
| 27 |  |
Планка фирменная |
| 28 |  |
Винт М4*16 |
| 29 |  |
Крышка |
| 30 |  |
Гайка |
| 31 |  |
Корпус |
| 32 |  |
Винт Ø 4*16 |
| 33 |  |
Кожух |
| 34 |  |
Пластина |
| 35 | Трубка защитная | |
| 37 | Конденсатор | |
| 37 | Конденсатор | |
| 37 | Конденсатор | |
| 38 | Шнур питания | |
| 39 | Шкив | |
| 40 | Шайба | |
| 41 | Втулка | |
| 42 | Корпус | |
| 43 | Шайба | |
| 44 | Шкив ведомый | |
| 45 | Гайка М6LH (левая) | |
| 46 | Винт Ø4*16 | |
| 47 | Вкладыш | |
| 48 | Шайба | |
| 49 | Пружина | |
| 50 | Каретка | |
| 51 | Рычаг | |
| 52 | Ось | |
| 53 | Ось | |
| 54 | Гайка | |
| 55 | Пружина | |
| 56 | Втулка | |
| 57 | Шкив | |
| 58 | Каркас | |
| 60 | Накладка | |
| 61 | Накладка | |
| 62 | Винт М5*10 | |
| 63 | Винт Ø4*25 | |
| 64 | Подшипник | |
| 65 | Колесо зубчатое | |
| 66 | Вал | |
| 67 | Планка фирменная |
