ЛШМ-76/900 Деталировка

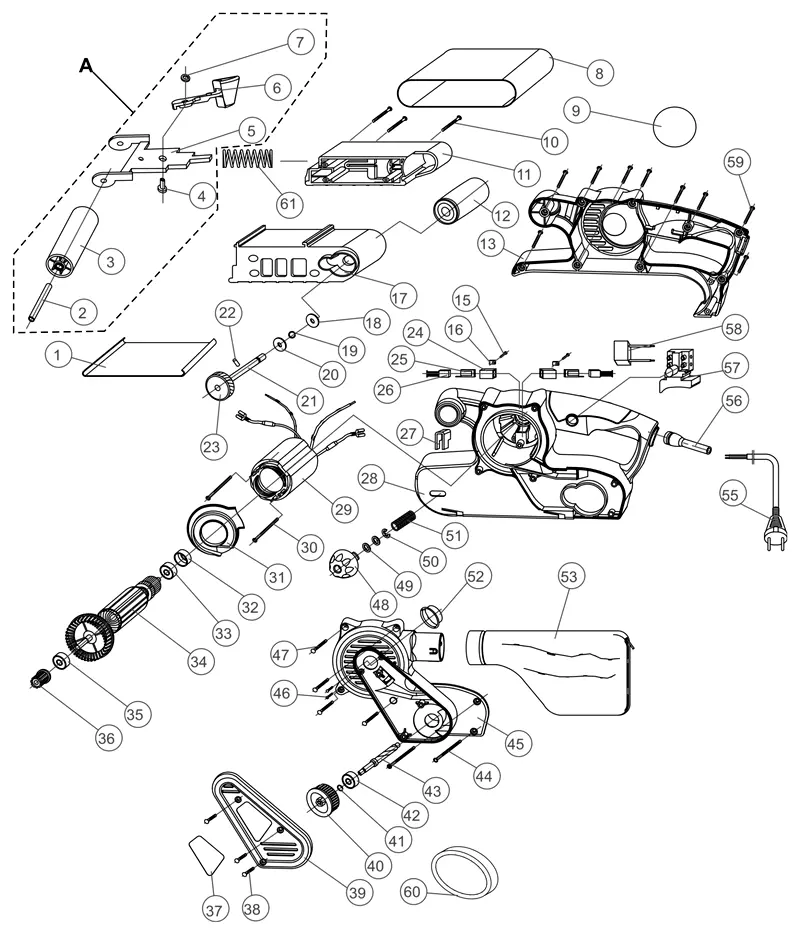

ЛШМ-76/900 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1* | Платформа (возможна замена на 28.00.00.10.00) | |
| А** | Вилка в сборе | |
| 2* | Ось (возможна замена на 28.00.00.22.00) | |
| 3* | Барабан направляющий (возможна замена на 28.00.00.25.00) Ø 42 | |
| 4 | Ось-заклёпка | |
| 5 | Вилка с шпилькой М5 | |
| 6 | Рычаг | |
| 7 | Шайба | |
| 10 | Винт 4х45 | |
| 11* | Корпус (возможна замена на 28.00.00.11.00) | |
| 12* | Барабан ведущий в сборе (возможна замена на 28.05.00.00.00) | |
| 13 | Корпус-накладка | |
| 15 | Винт 3х11 | |
| 16 | Фиксатор | |
| 17 | Корпус в сборе (два НК0810+626Z) | |
| 18 | Шайба Ø 8х Ø 12,5х2,5 | |
| 19 | Кольцо стопорное проволочное Ø 8 | |
| 20,49 | Шайба 8 – 14 - 0,5/А | |
| 21 | Вал М8х1 L | |
| 22 | Штифт Ø3х5 | |
| 23* | Колесо зубчатое (возможна замена на 28.00.00.18.00) Z=33/ m=1 | |
| 24,25 | Щёткодержатель в сборе | |
| 26 | Щётка электрическая 5х7х15 | |
| 27 | Упор | |
| 28 | Корпус | |
| 29 | Статор с дросселями | |
| 30 | Винт 4x60 | |
| 31 | Диафрагма | |
| 32 | Втулка резиновая | |
| 33 | Подшипник 626Z | |
| 34 | Якорь с вентилятором | |
| 35 | Подшипник 608Z | |
| 36 | Шкив ведущий D-15,5 мм; Z=10 | |
| 38 | Винт 4х12 | |
| 39 | Кожух защитный | |
| 40* | Шкив ведомый (возможна замена на 28.02.02.00.00) D=37,5/ Z=24 | |
| 41 | Шайба гровера Ø8 | |
| 42 | Подшипник 627Z | |
| 43 | Вал-шестерня Z=5/ m=1 мм | |
| 44 | Винт 4х65 | |
| 45 | Промщит | |
| 46 | Винт 3х11 | |
| 47 | Винт 4х16 | |
| 48 | Маховик | |
| 50 | Шайба стопорная Ø 8 | |
| 51 | Пружина D=7,5/ L=30 | |
| 52 | Крышка прижимная | |
| 53 | Пылесборник | |
| 55 | Шнур питания с вилкой H05VV-F 2x0,75 | |
| 56 | Трубка защитная | |
| 57 | Выключатель STH FA5-10/2B(10A,250V) | |
| 58 | Конденсатор | |
| 59 | Винт 4х18 | |
| 60 | Ремень зубчатый 120ХL 031 | |
| 61 | Пружина D=15,5; L=43 |
