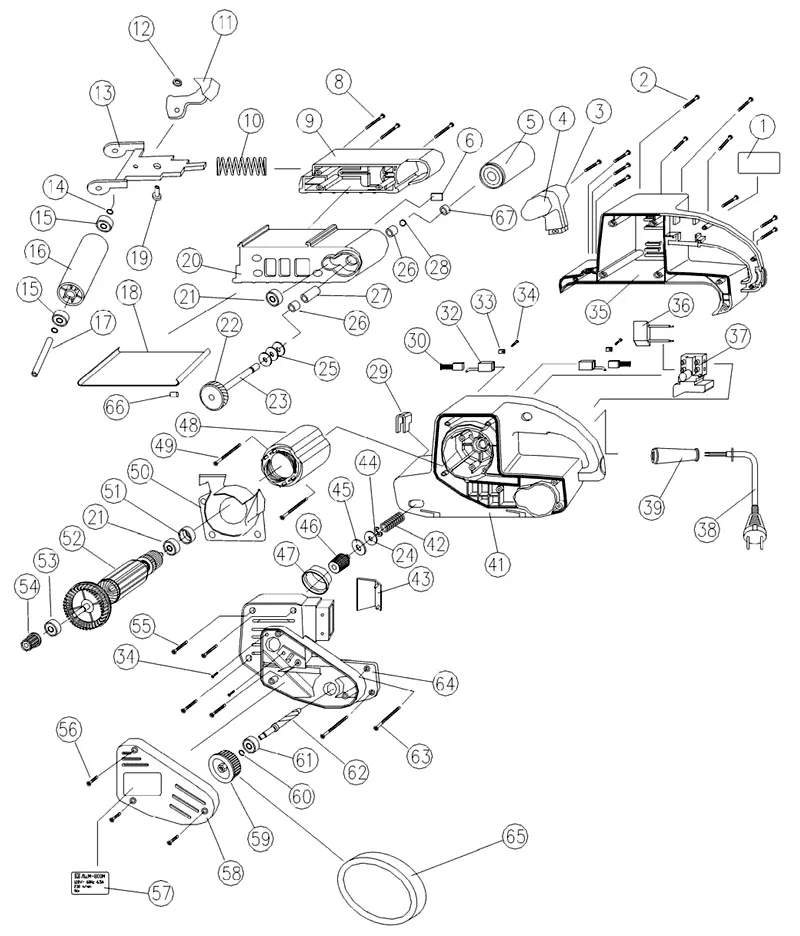

ЛШМ-800 Деталировка
ЛШМ-800 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 2 | Винт 4х16 | |
| 3 | Ручка | |
| 4 | Накладка | |
| 5 | Барабан ведущий в сборе | |
| 6 | Пластинка защитная | |
| 8 | Винт 4х45 | |
| 9 | Корпус | |
| 10 | Пружина D=15,5; L=43 | |
| 11 | Рычаг | |
| 12,14 | Шайба Ø 8-Ø 12-1 /А | |
| 13 | Вилка с шпилькой М5 | |
| 15 | Подшипник 608Z | |
| 16 | Барабан направляющий Ø 42 | |
| 17 | Ось | |
| 18 | Платформа | |
| 19 | Ось-заклёпка | |
| 20 | Корпус | |
| 21 | Подшипник 626Z | |
| 22 | Колесо зубчатое Z=33/ m=1 | |
| 23 | Вал М8х1 L | |
| 24 | Шайба Ø 8х Ø 14х0,5/А | |
| 25 | Шайба Ø 8х Ø 14х0,65/А | |
| 26 | Подшипник НК0810Y | |
| 27 | Втулка распорная | |
| 28 | Кольцо стопорное проволочное Ø 8 | |
| 29 | Упор | |
| 30 | Щётка электрическая | |
| 32 | Щёткодержатель в сборе | |
| 33 | Фиксатор | |
| 34 | Винт 3х11 | |
| 35 | Корпус-накладка | |
| 36 | Конденсатор TNS-2THX2K0,22мкФ25/085/21/С | |
| 37 | Выключатель DZKA-5 6(6)A 5E4 250V AC | |
| 38 | Шнур питания с вилкой H05VV-F 2x1,0 | |
| 39 | Трубка защитная | |
| 41 | Корпус | |
| 42 | Пружина D=7,5/ L=30 | |
| 43 | Крышка пылесборника | |
| 44 | Шайба стопорная Ø 8 | |
| 45 | Шайба Ø 8х16х1/А | |
| 46 | Маховик | |
| 47 | Крышка прижимная | |
| 48 | Статор с дросселями | |
| 49 | Винт 4x60 | |
| 50 | Диафрагма | |
| 51 | Втулка резиновая | |
| 52 | Якорь с вентилятором | |
| 53 | Подшипник 608RS | |
| 54 | Шкив ведущий D-15,5 мм; Z=10 | |
| 55 | Винт 4х18 | |
| 56 | Винт 4х12 | |
| 58 | Кожух защитный | |
| 59 | Шкив ведомый D=37,5/ Z=24 | |
| 60 | Шайба гровера Ø8 | |
| 61 | Подшипник 627Z | |
| 62 | Вал-шестерня Z=5/ m=1 мм | |
| 63 | Винт 4х65 | |
| 64 | Промщит | |
| 65 | Ремень зубчатый 120ХL 031 | |
| 66 | Штифт Ø3х5 | |
| 67 | Втулка Ø 8х Ø 14,3х4,3 |
