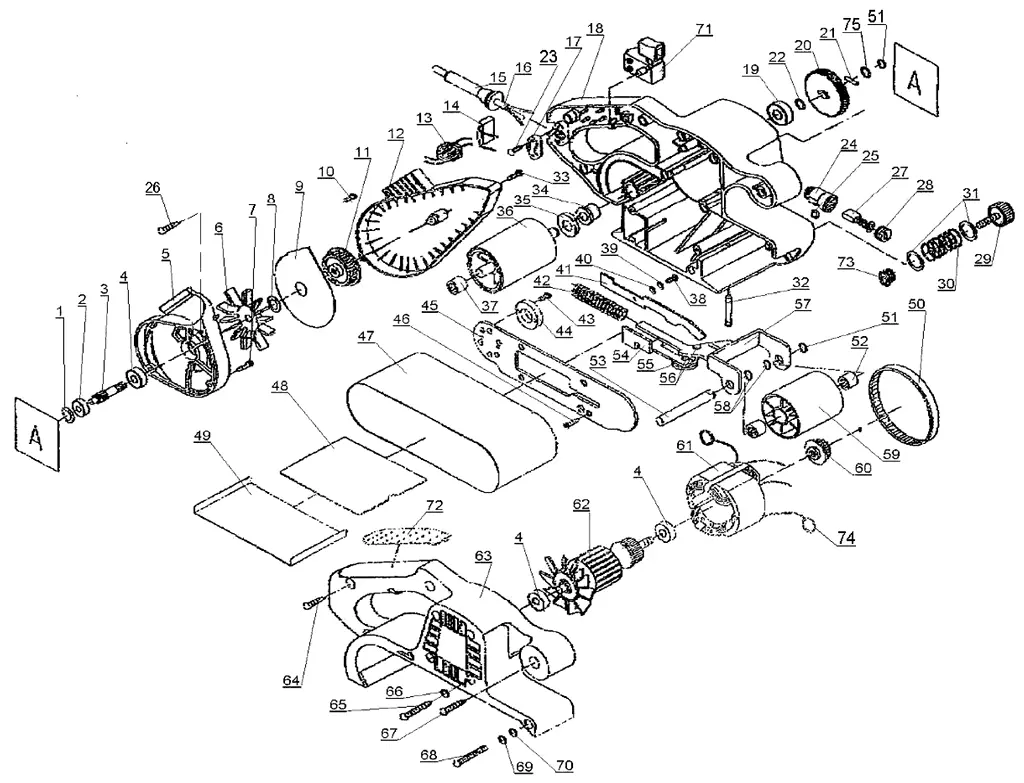

ЛШМ-900 Деталировка
ЛШМ-900 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Шайба специальная |
| 2 |  |
Подшипник шариковый 626Z |
| 3 |  |
Вал-шестерня Z=11 |
| 4 |  |
Подшипник шариковый 608Z |
| 5 |  |
Корпус устройства пылеотсасывающего |
| 6 |  |
Вентилятор |
| 7 |  |
Винт 4х16 |
| 8 |  |
Шайба 8х14х0,5/А |
| 9 |  |
Диафрагма |
| 10 |  |
Винт 4х10 |
| 11 |  |
Шкив ведомый ⌀11 |
| 12 |  |
Крышка устройства пылеотсасывающего |
| 13 |  |
Кольцо феррит. с выводными концами |
| 14 |  |
Конденсатор 0,22 мкФ MEX/TENTA 40/085/21 |
| 15 |  |
Трубка защитная шнура |
| 16 |  |
Шнур питания с вилкой H05VV-F 2х1мм2 |
| 17 |  |
Планка фиксации шнура |
| 18 |  |
Корпус |
| 19 |  |
Подшипник шариковый 6000Z |
| 20 |  |
Колесо зубчатое Z=67 |
| 21 |  |
Штифт Ø3х16 |
| 22 |  |
Шайба 10х16х0,5/А |
| 23 |  |
Винт 4х12 |
| 24 |  |
Корпус щёткодержателя |
| 25 |  |
Гайка 6-гранная М5 |
| 26 |  |
Винт 3х20 |
| 27 |  |
Щётка электрическая |
| 28 |  |
Колпачок щёткодержателя |
| 29 |  |
Винт регулировочный М6 |
| 30 |  |
Пружина |
| 31 |  |
Шайба 16х22х0,5/А |
| 32 |  |
Палец ориентирующий |
| 33 |  |
Винт 5х20 |
| 34 |  |
Втулка опорная барабана Ø10х14 |
| 35 |  |
Шайба специальная |
| 36 |  |
Барабан приводной Ø52 |
| 37 |  |
Подшипник роликовый НК101610 |
| 38 |  |
Винт М5х10 |
| 39 |  |
Шайба гроверная ⌀5 |
| 40 |  |
Шайба 5х9,5х0,5/Б |
| 41 |  |
Пластина ограничительная |
| 42 |  |
Пружина натяжителя |
| 43 |  |
Винт М4х10 |
| 44 |  |
Корпус подшипника |
| 45 |  |
Пластина боковая |
| 46 |  |
Винт 4х10 |
| 48 |  |
Подложка резиновая S=1,5 |
| 49 |  |
Платформа металлическая |
| 50 |  |
Ремень приводной зубчатый HEL1 106XL 031 |
| 51 |  |
Кольцо стопорное В10 |
| 52 |  |
Подшипник роликовый НК101613RS |
| 53 | Ось барабана Ø10х72 | |
| 54 | Рычаг натяжителя | |
| 55 | Шайба 6х18х3/Б | |
| 56 | Ось-заклепка | |
| 57 | Вилка натяжителя | |
| 58 | Шайба специальная Ø10 | |
| 59 | Барабан направляющий Ø53 | |
| 60 | Шкив ведущий ⌀22 | |
| 61 | Статор | |
| 62 | Якорь с вентилятором | |
| 63 | Корпус-накладка | |
| 64 | Винт 5х20 | |
| 65 | Винт 5х40 | |
| 66 | Шайба 5х9,5х0,5/Б | |
| 67 | Винт 5х25 | |
| 68 | Винт М5х45 | |
| 69 | Шайба гроверная ⌀5 | |
| 70 | Шайба 5х9,5х0,5/Б | |
| 71 | Выключатель в сборе FA2-5/2B9 | |
| 72 | Накладка ручки резиновая | |
| 73 | Подпятник пластмассовый Ø12х6 | |
| 74 | Спираль контактная | |
| 75 | Шайба 10х18х0,5/А |
