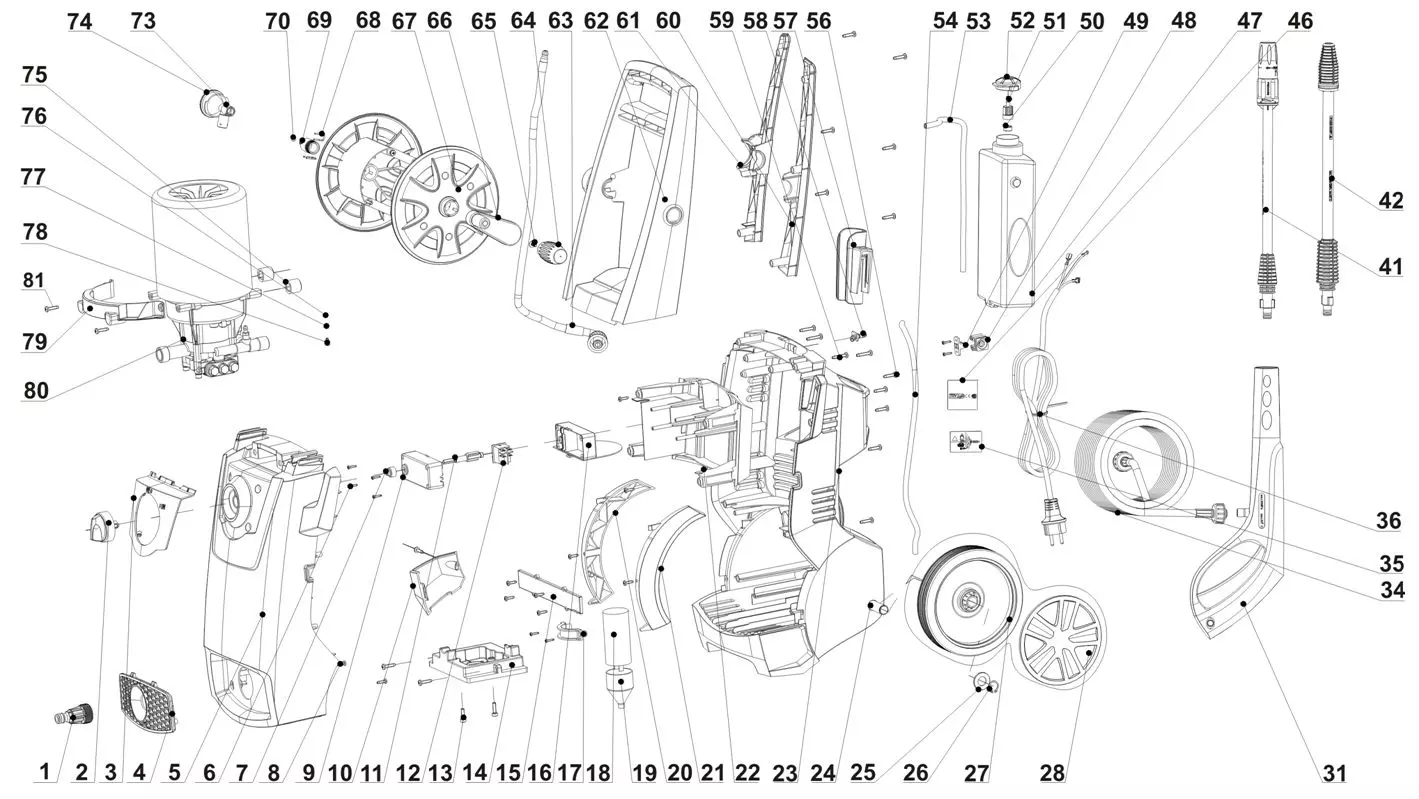

Корпус мойки
| П-п | Арт | Название |
|---|---|---|
| 1 | Штуцер входной | |
| 2 | Маховик выключателя | |
| 3 | Панель выключателя | |
| 4 | Панель декоративная | |
| 5 | Корпус передний | |
| 6 | Винт 2,9х13 | |
| 7 | Втулка | |
| 8 | Винт 4х14 | |
| 9 | Корпус выключателя | |
| 10 | Опора пистолета | |
| 11 | Рычаг выключателя | |
| 12 | Выключатель JIABEN KND2-12/2 12(10)A 250V~5E4 | |
| 13 | Винт М5х18 | |
| 14 | Основание электронасоса | |
| 15 | Пластина | |
| 16 | Крышка выключателя | |
| 17 | Хомут конденсатора | |
| 18 | Конденсатор CBB60 30µF±5%, 450VAC, 50/60Hz, 25/70/21, CH Po | |
| 19 | Крышка конденсатора | |
| 20 |  |
Арка колеса левая |
| 21 |  |
Арка колеса правая |
| 22 |  |
Вставка корпуса |
| 23 |  |
Корпус задний |
| 24 |  |
Ось Ø16 |
| 25 |  |
Шайба плоская Ø17,5х30х1,5 |
| 26 |  |
Кольцо пружинное В16 |
| 27 |  |
Колесо |
| 28 |  |
Колпак колеса |
| 31 |  |
Пистолет |
| 34 |  |
Шланг высокого давления BEIDA 16MPa, -20°C+100°C, 1Q-12, L=8м |
| 35 |  |
Табличка предупредительная |
| 36 |  |
Шнур питания с вилкой H05VV-F 3G 1,0мм², L=5м |
| 41 |  |
Насадка регулируемая |
| 42 |  |
Комплект вращающейся форсунки |
| 46 |  |
Табличка маркировочная |
| 47 |  |
Емкость моющего средства |
| 48 |  |
Вставка защитная шнура |
| 49 |  |
Планка прижимная |
| 50 |  |
Заглушка |
| 51 |  |
Фильтр |
| 52 |  |
Крышка бачка |
| 53 |  |
Трубка бачка L=420мм |
| 54 |  |
Трубка внутренняя L=500мм |
| 56 |  |
Винт |
| 57 |  |
Кронштейн пистолета |
| 58 |  |
Ниппель |
| 59 |  |
Винт 4,8х25 |
| 60 |  |
Крышка рукоятки правая |
| 61 |  |
Крышка рукоятки левая |
| 62 |  |
Рукоятка |
| 63 |  |
Шланг высокого давления внутренний BEIDA 16MPa, -20°C+100°C, 1Q-12 |
| 64 |  |
Ручка барабана |
| 65 |  |
Винт 4,8х16 |
| 66 |  |
Рычаг барабана |
| 67 |  |
Барабан намотки шланга |
| 68 |  |
Скоба |
| 69 |  |
Штуцер шланга высокого давления |
| 70 |  |
Кольцо резиновое Ø4,8хØ1,8 |
| 73 |  |
Угольник |
| 74 |  |
Заглушка рукоятки |
| 75 |  |
Амортизатор |
| 76 |  |
Шайба стопорная Ø4 |
| 77 |  |
Шайба пружинная Ø4 |
| 78 |  |
Винт М4х8 |
| 79 |  |
Хомут двигателя |
| 80 |  |
Электронасос в сборе YLM18A-1880, 230V/50Hz, 2500W |
| 81 |  |
Винт 3х12 |
