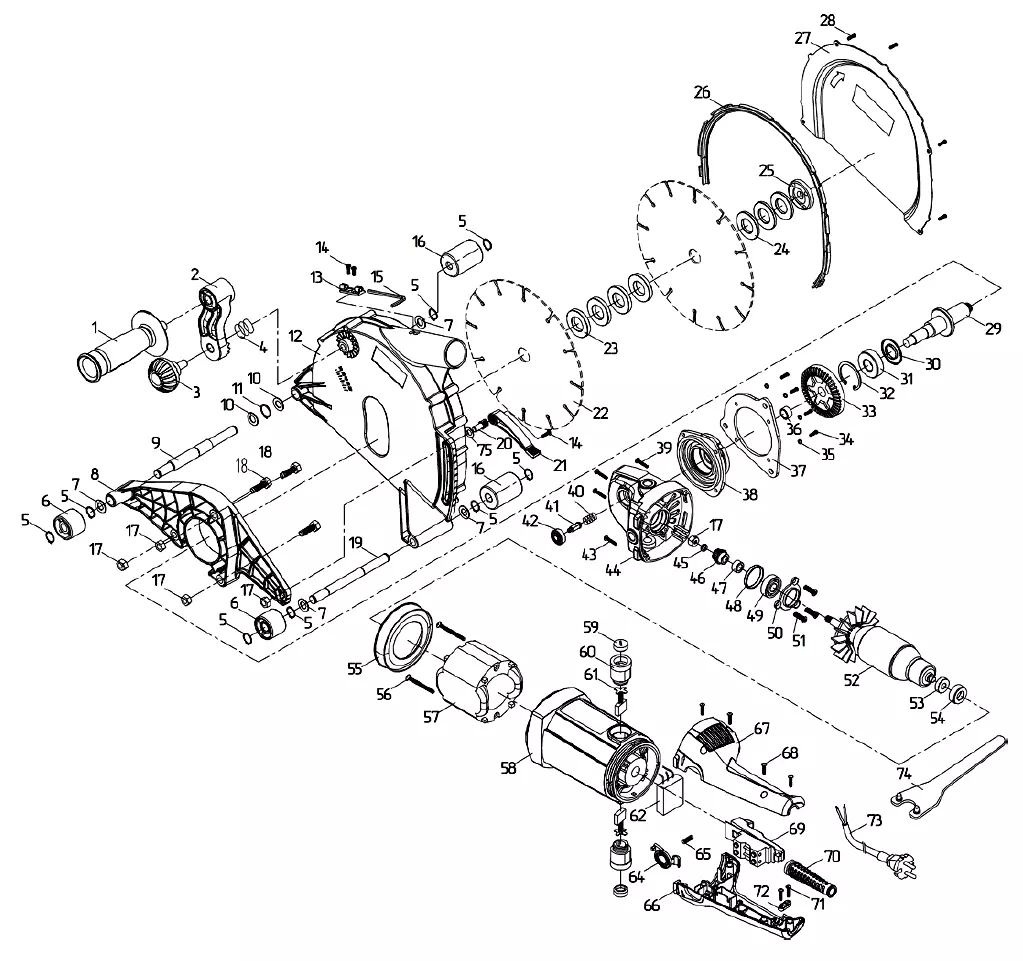

Деталировочная схема
Деталировочная схема
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
13418.5191 Рукоятка боковая |
| 2 |  |
13418.5102 Стойка рукоятки |
| 3 |  |
13418.5103 Маховик фиксации рукоятки M10х20 |
| 4 |  |
13418.5104 Пружина Ø23хØ1.5х18 |
| 5 |  |
13418.5105 Кольцо пружинное Ø12 |
| 6 |  |
13418.5106 Ролик малый |
| 7 |  |
13418.5107 Шайба |
| 8 |  |
13418.5108 Рычаг регулировки глубины пропила |
| 9 |  |
13418.5109 Ось |
| 10 |  |
13418.5110 Шайба |
| 11 |  |
13418.5111 Кольцо пружинное Ø15 |
| 12 |  |
13418.5112 Кожух защитный |
| 13 |  |
13418.5113 Держатель ключа |
| 14 |  |
13418.5114 Винт M4х10 |
| 15 |  |
13418.5115 Ключ шестигранный S4 |
| 16 |  |
13418.5116 Ролик большой |
| 17 |  |
13418.5117 Гайка M8 |
| 18 |  |
13418.5118 Болт M8х30 |
| 19 |  |
13418.5119 Ось |
| 20 |  |
13418.5120 Винт |
| 21 |  |
13418.5121 Рычаг фиксации глубины пропила |
| 22 |  |
13418.5122 Диск алмазный Ø230х5хØ22.2 |
| 23 |  |
13418.5123 Шайба тонкая Ø22,2хØ42,2х4 |
| 24 |  |
13418.5124 Шайба толстая Ø22,2хØ42,2х6 |
| 25 |  |
13418.5125 Гайка крепления диска М14хØ45х9 |
| 26 |  |
13418.5126 Прокладка резиновая |
| 27 |  |
13418.5127 Крышка кожуха защитного |
| 28 |  |
13418.5128 Винт М5х16(вн. шст.) |
| 29 |  |
13418.5129 Шпиндель |
| 30 |  |
13418.5130 Прокладка |
| 31 |  |
13418.5131 Подшипник шариковый 6203 (17х40х12) |
| 32 |  |
13418.5132 Кольцо пружинное Ø40 |
| 33 |  |
13418.5192 Колесо зубчатое коническое |
| 34 |  |
13418.5134 Винт M5х20 |
| 35 |  |
13418.5135 Шайба пружинная Ø5 |
| 36 |  |
13418.5136 Подшипник игольчатый HK1210 (12х16х10) |
| 37 |  |
13418.5137 Пластина крепежная |
| 38 |  |
13418.5138 Крышка редуктора |
| 39 |  |
13418.5139 Винт ST5х40,head |
| 40 |  |
13418.5140 Пружина Ø15хØ1х12.5 |
| 41 |  |
13418.5141 Фиксатор шпинделя |
| 42 |  |
13418.5142 Кнопка фиксатора шпинделя |
| 43 | 13418.5143 Винт ST5х30, head | |
| 44 | 13418.5144 Корпус редуктора | |
| 45 | 13418.5145 Шайба пружинная Ø8 | |
| 46 | 13418.5193 Шестерня коническая | |
| 47 | 13418.5147 Втулка | |
| 48 | 13418.5148 Кольцо уплотнительное | |
| 49 | 13418.5149 Подшипник шариковый 6201-2RS (12х32х10) | |
| 50 | 13418.5150 Крышка подшипника | |
| 51 | 13418.5151 Винт M5х10 | |
| 52 | 13418.5194 Якорь с вентилятором Ø54х60,220V-240V,2600W | |
| 53 | 13418.5153 Подшипник шариковый 608-2RS (8х22х7) | |
| 54 | 13418.5154 Втулка демпфирующая | |
| 55 | 13418.5155 Диафрагма | |
| 56 | 13418.5156 Винт ST5х75 | |
| 57 | 13418.5195 Статор Ø95х60,220V-240V,2600W | |
| 58 | 13418.5158 Корпус двигателя | |
| 59 | 13418.5159 Крышка щеткодержателя | |
| 60 | 13418.5160 Корпус щеткодержателя | |
| 61 | 13418.5161 Щетка электрическая 7х17х17 | |
| 62 | 13418.5196 Блок электронный Ining TN40-68, 20A 250V~5E4 | |
| 64 | 13418.5165 Кнопка–фиксатор поворота ручки | |
| 65 | 13418.5166 Пружина Ø5.8хØ0.8х24 | |
| 66 | 13418.5167 Ручка | |
| 67 | 13418.5168 Ручка накладка | |
| 68 | 13418.5169 Винт ST4х18, head | |
| 69 | 13418.5170 Выключатель KEDU HY44BC 20(12)A 250V~ 5E4 | |
| 70 | 13418.5171 Втулка защитная | |
| 71 | 13418.5172 Винт ST4х14 | |
| 72 | 13418.5173 Планка крепления шнура | |
| 73 | 13418.5174 Шнур питания с вилкой H07RN-F, 2х1.5mm² | |
| 74 | 13418.5175 Ключ специальный | |
| 75 | 13418.5191 Шайба |
