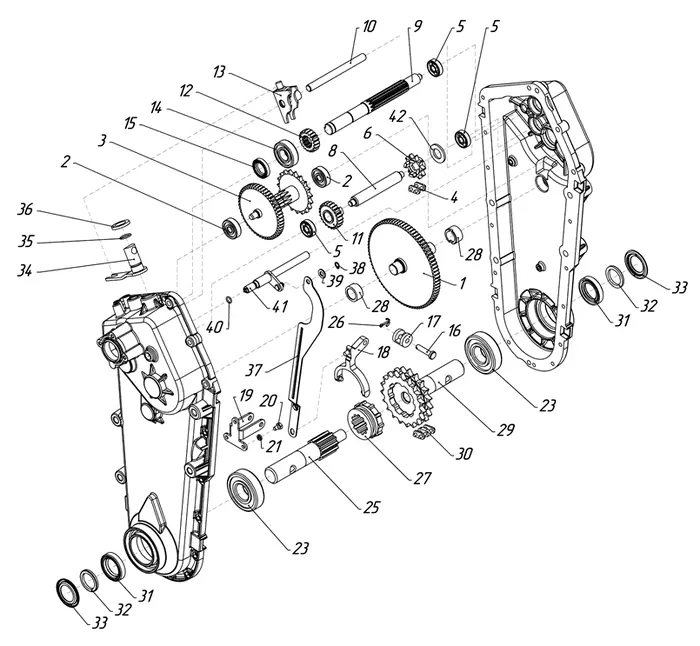

06 Детали Редуктора 005.47.0300-14 и 005.47.0300-15
06 Детали Редуктора 005.47.0300-14 и 005.47.0300-15
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Блок-вал (Доп.зам. на 005.47.0280-06) |
| 2 |  |
Подшипник (ГОСТ 8338-75) |
| 3 |  |
Блок-звездочки (Доп.зам. на 005.47.0260-05) |
| 4 |  |
Цепь 26 звеньев (ГОСТ 13568-75), Пр-12,7-1820-2 |
| 5 |  |
Подшипник (ГОСТ 8338-75) (6-200) |
| 6 |  |
Звездочка |
| 8 |  |
Вал промежуточный |
| 9 |  |
Вал входной |
| 10 |  |
Вал переключения |
| 11 |  |
Колесо зубчатое |
| 12 |  |
Колесо зубчатое |
| 13 | Вилка переключения (005.47.0300-14) | |
| 13 | Вилка переключения (005.47.0300-15) | |
| 14 | Подшипник (ГОСТ 7242-81) (6-60204) | |
| 15 | Манжета (II-1-20×35-2 ГОСТ 8752-79) | |
| 16 | Палец (ОСТ 37.001.163-75) | |
| 17 | Пружина | |
| 18 | Вилка сцепления | |
| 19 | Кронштейн | |
| 20 | Болт (М6-6g×14.58.016 ГОСТ 7798-70) | |
| 21 | Шайба (6.65Г.016 ГОСТ 6402-70) | |
| 23 | Подшипник (ГОСТ 7242-81) (6-60306) | |
| 25 | Ось левая | |
| 26 | Шплинт (ГОСТ 397-79) | |
| 27 | Муфта сцепления | |
| 28 | Втулка (Доп.зам. на ПГГ.01.001.001) | |
| 29 | Ось правая (Доп. зам. 005.47.0270-01) | |
| 30 | Цепь 50 звеньев (ГОСТ 13568-75), 2Пр-15,875-4540 | |
| 31 | Манжета (II-1-30×52-2 ГОСТ 8752-79) | |
| 32 | Кольцо (ГОСТ 288-72), СТ 41-29,5-4 | |
| 33 | Тарелка | |
| 34 | Рычаг переключения передач (005.47.0300-14) | |
| 34 | Рычаг переключения передач (005.47.0300-15) | |
| 35 | Кольцо (ОСТ 100980-80) | |
| 36 | Шайба | |
| 37 | Тяга | |
| 38 | Кольцо (форма А – ЦКИ) | |
| 39 | Шайба | |
| 40 | Кольцо (ГОСТ 9833-73) | |
| 41 | Вал | |
| 42 | Шайба |
