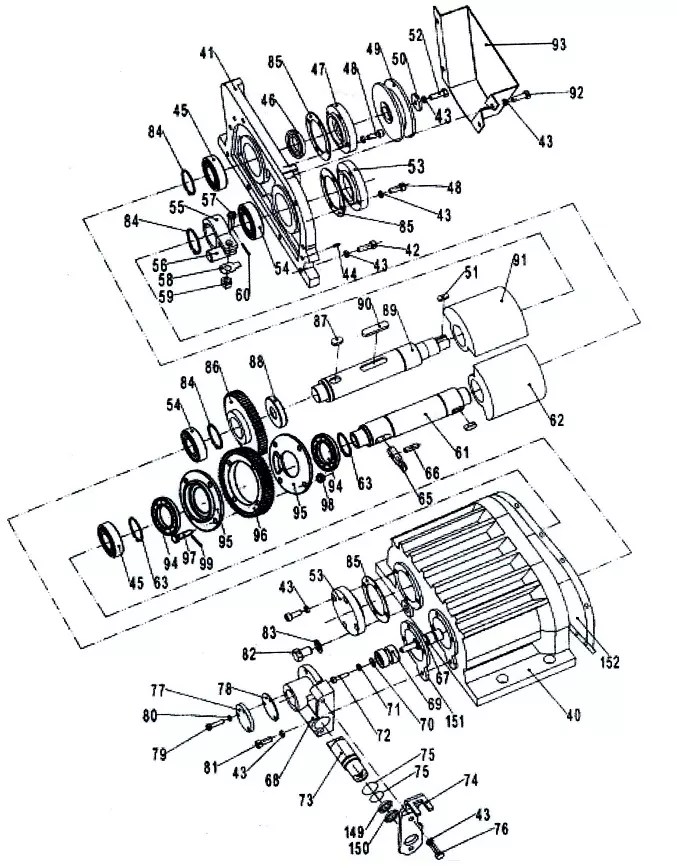

Система привода
| П-п | Арт | Название |
|---|---|---|
| 40 | Задающее устройство для MSH160 и MSH160E | |
| 41 | Крышка задающего устройства | |
| 42 | Болт M8x25-GB70 | |
| 43 | Предохранительная шайба 8-GB93 | |
| 44 | Болт разъемного пальца 8-GB119 | |
| 45 | Подшипник 32206-GB283 | |
| 46 | Сальник D52 х 028 х 7-GB9877.1 | |
| 47 | Кожух подшипника | |
| 48 | Болт M8x20-GB70 | |
| 49 | Шкив | |
| 50 |  |
Шайба |
| 51 |  |
Шпонка C20x8-GB 1096 |
| 52 |  |
Болт M8x20-GB5783 |
| 53 |  |
Кожух подшипника |
| 54 |  |
Подшипник 60206-GB276 |
| 55 |  |
Распорно-клиновой зажим (только для MSH160 и MSH160E) |
| 56 |  |
Болт М20 (только для MSH160 и MSH160E) |
| 57 |  |
Болт (только для MSH160 и MSH160E) |
| 58 |  |
Шайба 10-GB854 (только для MSH160 и MSH160E) |
| 59 |  |
Гайка M10-GB6170 (только для MSH160 и MSH160E) |
| 60 |  |
Разъемный палец D2.5x20-GB91 (только для MSH160 и MSH160E) |
| 61 |  |
Шпиндель для MSH160h MSH160E |
| 62 |  |
Дебалансный грузик для MSH 160 и MSH160E |
| 63 |  |
Предохранительное кольцо |
| 64 |  |
Муфта в сборе |
| 65 |  |
Направляющий стержень |
| 66 |  |
Болт М8 х 25 |
| 67 |  |
Шпиндель |
| 68 |  |
Направляющий блок |
| 69 |  |
Вращающийся кожух |
| 70 |  |
Шайба |
| 71 |  |
Предохранительная шайба 5-GB93 |
| 72 |  |
Болт M5xl5-GB70 |
| 73 |  |
Шпиндель |
| 74 |  |
Установочная вилка троса реверса |
| 75 |  |
Кольцо 25.8x2.65-GB3452.1 |
| 76 |  |
Болт M8x25-GB5783 |
| 77 |  |
Верхняя крышка |
| 78 |  |
Уплотнительная крышка |
| 79 |  |
M6xl8-GB70 |
| 80 |  |
Предохранительная шайба |
| 81 |  |
Болт M8x30-GB70 |
| 82 |  |
Болт М14 X 1.5x20-GB5786 |
| 83 |  |
Прокладка |
| 84 |  |
Предохранительное кольцо 42-GB894 |
| 85 |  |
Уплотняющая прокладка |
| 86 |  |
Зубчатое колесо |
| 87 |  |
Шпонка A12x20-GB1096 |
| 88 |  |
Промежуточное кольцо |
| 89 |  |
Ось шкива для MSH160 и MSH160E |
| 90 |  |
Шпонка A12x50-GB 1096 |
| 91 |  |
Дебалансный грузик для MSH 160 и MSH160E |
| 92 |  |
Болт M8xl5-GB5782 |
| 93 |  |
Кожух ремня |
| 94 |  |
Подшипник 16008-GB276 |
| 95 |  |
Картер сцепления |
| 96 |  |
Зубчатое колесо |
| 97 |  |
Болт |
| 98 | Гайка M8-GB6170 | |
| 99 | Разъемный палец D2X20-GB91 | |
| 149 | Сальник | |
| 150 | Промежуточное кольцо | |
| 151 | Сальник | |
| 152 | Масляная прокладка |
