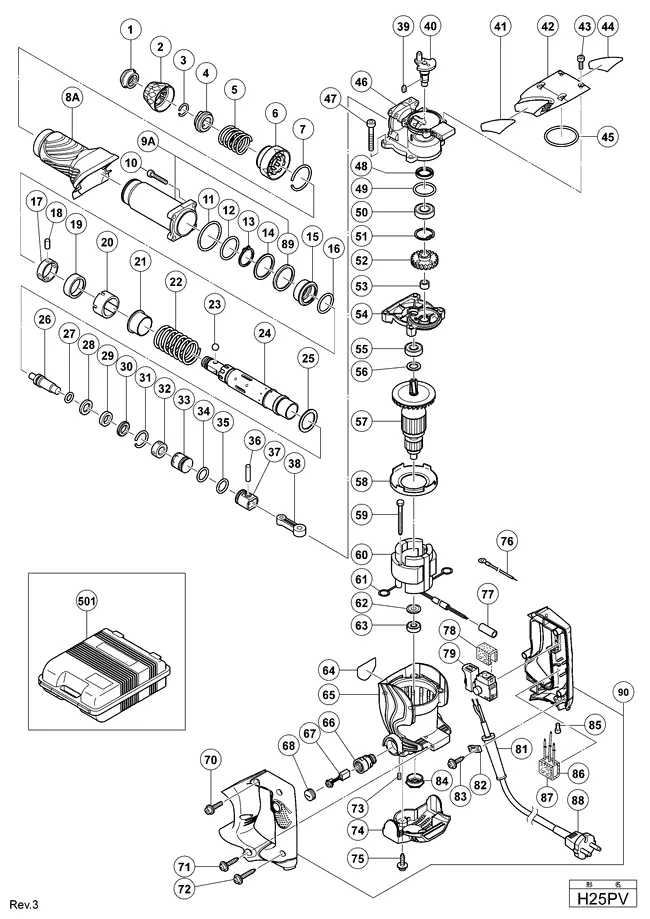

H25PV Деталировка
H25PV Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Крышка передняя. пластиковая \\ FRONT CAP | |
| 2 | Стальной зажим \\ GRIP | |
| 3 | Стопорное кольцо \\ STOPPER RING | |
| 4 | Кольцо патрона металлическое \\ BALL HOLDER | |
| 5 | Прижимная пружина \\ RETAINER SPRING | |
| 6 | Крышка патрона пластиковая \\ LOCK SLEEVE | |
| 7 | Резиновое концевое уплотнение \\ RING (A) | |
| 8A | CYLINDER CASE COVER (LIGHT GREEN) | |
| 9A | Корпус цилиндра \\ CYLINDER CASE ASS\\\'Y (INCLUD.89) | |
| 10 | Фиксирующий болт М6Х22 \\ SEAL LOCK HEX. SOCKET HD. BOLT M6X22 | |
| 11 | Сальник резиновый. тип \\\"О\\\" \\ O-RING (S-46) | |
| 12 | Уплотнительное кольцо \\ O-RING (S-36) | |
| 13 | Стопорное кольцо \\ RETAINING RING FOR D28 SHAFT | |
| 14 | Шайба стальная М 30 \\ WASHER | |
| 15 | Втулка цилиндра направляющая. стальная \\ CYLINDER HOLDER | |
| 16 | Сальник резиновый.тип \\\"О\\\" \\ O-RING (A) | |
| 17 | Держатель игольчатого подшипника \\ NEEDLE HOLDER | |
| 18 | Ролик игольчатый \\ NEEDLE ROLLER | |
| 19 | Крышка игольчатого подшипника \\ NEEDLE COVER | |
| 20 | Втулка стальная \\ SLIDE SLEEVE (B) | |
| 21 | Стальная втулка \\ SLIDE SLEEVE (A) | |
| 22 | Прижимная пружина \\ SPRING (A) | |
| 23 | Шарик стальной. D 7. 0 (10 шт.) \\ STEEL BALL D7.0 (10 PCS.) | |
| 24 | Цилиндр ударного механизма \\ CYLINDER | |
| 25 | Опорная шайба \\ THRUST WASHER | |
| 26 | Стальной ударник \\ SECOND HAMMER | |
| 27 | Уплотнительное кольцо \\ O-RING (C) | |
| 28 | Шайба металлическая демпфера \\ DAMPER WASHER | |
| 29 | Резиновый гаситель \\ DAMPER | |
| 30 | Держатель амортизатора \\ DAMPER HOLDER | |
| 31 | Стопорное кольцо \\ STOPPER RING | |
| 32 | Кольцо скольжения \\ SLIDE RING | |
| 33 | Боек \\ STRIKER | |
| 34 | Сальник резиновый тип \\\"О\\\" \\ O-RING (I.D 19.2) | |
| 35 | Сальник резиновый тип \\\"О\\\" \\ O-RING (I.D 19.2) | |
| 36 | Стальной толкатель поршня \\ PISTON PIN | |
| 37 | Поршень стальной \\ PISTON | |
| 38 | Шатун пластиковый \\ CONNECTING ROD | |
| 39 | Шпонка. 3 Х 3 Х 8 \\ FEATHER KEY 3X3X8 | |
| 40 | Кривошип стальной. литой \\ CRANK SHAFT | |
| 41 | HITACHI LABEL \\ HITACHI LABEL | |
| 42 | Корпус кривошипного механизма \\ CRANK CASE COVER | |
| 43 | Фиксирующий шуруп M4X12 \\ SEAL LOCK HEX. SOCKET HD. BOLT M4X12 | |
| 44 | HITACHI LABEL \\ HITACHI LABEL | |
| 45 | Уплотнительное кольцо \\ O-RING (S-48) | |
| 46 | Корпус кривошипного механизма \\ CRANK CASE | |
| 47 | Болт крепежный M6X35 (10 PC \\ HEX. SOCKET HD. BOLT M6X35 (10 PCS.) | |
| 48 | Маслянная крышка \\ OIL SEAL (B) | |
| 49 | Уплотнительное кольцо \\ O-RING (S-32) | |
| 50 | Подшипник шариковый 32 мм. \\ BALL BEARING 6002DDCMPS2L | |
| 51 | Стопорное кольцо \\ RETAINING RING FOR D32 HOLE | |
| 52 | Колесо зубчатое. стальное. литое \\ FIRST GEAR | |
| 53 | Подшипник роликовый. игольчатый . D14.3мм \\ NEEDLE BEARING (M661) | |
| 54 | Корпус редуктора \\ GEAR COVER | |
| 55 | Подшипник шариковый 28мм. \\ BALL BEARING 6001DDCMPS2L | |
| 56 | Шайба металлическая \\ WASHER (B) | |
| *57 | Якорь электродвигателя \\ ARMATURE 110V-115V | |
| *57 | Якорь электродвигателя 220 В. \\ ARMATURE 220V-230V | |
| *57 | Якорь электродвигателя 240V \\ ARMATURE 240V | |
| 58 | Направляющая крыльчатки вентилятора \\ FAN GUIDE | |
| 59 | Фиксирующий шуруп М5Х40 \\ HEX. HD. TAPPING SCREW D5X40 | |
| *60 | Статор электродвигателя \\ STATOR ASS\\\'Y 110V-115V (INCLUD.61) | |
| *60 | Статор электродвигателя 220-230В \\ STATOR ASS\\\'Y 220V-230V (INCLUD.61) | |
| *60 | Статор электродвигателя 240V \\ STATOR ASS\\\'Y 240V (INCLUD.61) | |
| 61 | Пружинный контакт угольных щеток \\ BRUSH TERMINAL | |
| 62 | Шайба стальная М10 \\ WASHER (A) | |
| 63 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 64 | NAME PLATE \\ NAME PLATE | |
| 65 | Корпус электродвигателя \\ HOUSING ASS\\\'Y (INCLUD.66.73) | |
| 66 | Держатель щеток \\ BRUSH HOLDER | |
| 67 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 68 | Крышка угольных щеток \\ BRUSH CAP | |
| 70 | Фиксирующий болт М5Х16 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X16 | |
| 71 | Шуруп фиксирующий D5X20 \\ TAPPING SCREW (W/FLANGE) D5X20 (BLACK) | |
| 72 | Винт D4X25 сталь для сабельной пилы CR13VA \\ TAPPING SCREW (W/FLANGE) D4X25 (BLACK) | |
| 73 | Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8 | |
| 74 | Нижняя крышка корпуса \\ TAIL COVER | |
| 75 | Фиксирующий шуруп Д4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) | |
| 76 | ПРОВОД ЭЛЕКТРИЧЕСКИЙ. ПЛАСТИК. ДЛЯ МОД.D13VG \\ INTERNAL WIRE | |
| 77 | Кембрик пластиковый \\ VINYL TUBE | |
| 78 | Опорная муфта \\ SUPPORT (B) | |
| 79 | Выключатель 220 В \\ SWITCH (1P PILLAR TYPE) | |
| 81 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 (FOR CORD) | |
| 82 | Зажим пластиковый для провода \\ CORD CLIP | |
| 83 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 84 | Уплотнительная прокладка подшипника \\ BEARING BUSHING (B) | |
| 85 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) | |
| 86 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR | |
| 87 | Опорная муфта \\ SUPPORT (B) | |
| *88 | Провод соединительный \\ CORD ((CORD ARMOR D8.8)) | |
| *88 | Провод сетевой \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| *88 | Провод электрический FOR GBR 110 VOLT \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| *88 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR AUS) | |
| 89 | Демпфер (А) \\ DAMPER (A) | |
| 90 | HANDLE (A).(B) SET (LIGHT GREEN) | |
| 501 | Пластиковый кейс \\ CASE | |
| 601 | Смазка для перфораторов 30г. \\ GREASE (A) FOR HAMMER.HAMMER DRILL (30G) | |
| 602 | Смазка для перфораторов (70 гр.) \\ GREASE FOR HAMMER.HAMMER DRILL (70G) | |
| 603 | Смазка. 500 г.(пласт.банка) \\ GREASE FOR HAMMER.HAMMER DRILL (500G) | |
| 604 | Пика для перфораторов и отбойных молотков 250 мм. \\ BULL POINT (SDS+) 250MM(ROUND SHANK TYPE |
