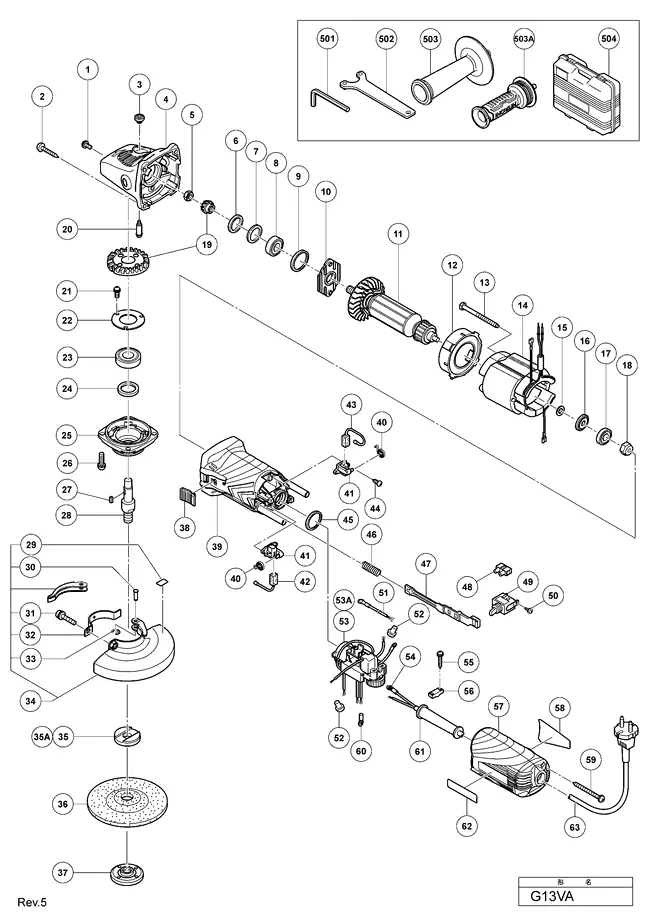

G13VA Деталировка
G13VA Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Фиксирующий шуруп М4Х10 \\ SEAL LOCK SCREW (W/SP. WASHER) M4X10 | |
| 2 | Фиксирующий шуруп Д5Х25 \\ TAPPING SCREW D5X25 (BLACK) | |
| 3 | Нажимная кнопка \\ PUSHING BUTTON | |
| 4 | Корпус редуктора \\ GEAR COVER ASS\\\'Y (INCLUD.3.20) | |
| 5 | Гайка М8 (1КОМПЛ.-10ШТ) \\ NUT M8 (10 PCS.) | |
| 6 | Кольцевое уплотнение . резиновое. для штробореза \\ SEAL RING (A) | |
| 7 | Шайба металлическая \\ WASHER (C) | |
| 8 | Подшипник шариковый 26 мм. \\ BALL BEARING 629T12DDC3PS2-L | |
| 9 | Кольцо уплотнительное резиновое \\ RUBBER RING | |
| 10 | Крышка подшипника \\ BEARING COVER | |
| *11 | Якорь электродвигателя 110V \\ ARMATURE 110V | |
| *11 | Якорь электродвигателя 120V \\ ARMATURE ASS\\\'Y 120V (INCLUD.8.15-17) | |
| *11 | Якорь электродвигателя 230-240 VOLT \\ ARMATURE 230V-240V | |
| 12 | Направляющая крыльчатки вентилятора \\ FAN GUIDE | |
| 13 | Фиксирующий шуруп М4Х70 \\ HEX. HD. TAPPING SCREW D4X70 | |
| *14 | Статор электродвигателя 110V \\ STATOR 110V | |
| *14 | Статор электродвигателя 120V-127V \\ STATOR 120V-127V | |
| *14 | Статор электродвигателя 220-240 VOLT \\ STATOR ASS\\\'Y 220V-240V | |
| 15 | Опорная шайба \\ THRUST WASHER | |
| 16 | Противопылевое уплотнение \\ DUST SEAL (A) | |
| 17 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 18 | Магнит \\ MAGNET | |
| 19 | Зубчатая пара \\ GEAR AND PINION SET | |
| 20 | Фиксирующий штифт \\ LOCK PIN | |
| 21 | Фиксирующий шуруп М4Х8 \\ SEAL LOCK SCREW (W/SP. WASHER) M4X8 | |
| 22 | Крышка подшипника \\ BEARING COVER (B) | |
| 23 | Подшипник шариковый 32 мм. \\ BALL BEARING 6201DDCMPS2L | |
| 24 | Противопыльное уплотнение \\ FELT PACKING | |
| 25 | Втулка металлическая \\ PACKING GLAND | |
| 26 | Фиксирующий шуруп М5Х16 \\ SEAL LOCK SCREW (W/SP. WASHER) M5X16 | |
| 27 | Шпонка. 3 Х 3 Х 8 \\ FEATHER KEY 3X3X8 | |
| *28 | Шпиндель для углошлифмашины \\ SPINDLE (A) | |
| *28 | Шпиндель (В) \\ SPINDLE (B) (FOR USA.CAN) | |
| 29 | Наклейка \\ LABEL | |
| 30 | Металический стержень кожуха УШМ \\ SET PIN | |
| 31 | Болт крепежный M5X20 (с фланцем) \\ HEX. SOCKET HD. BOLT (W/WASHERS) M5X20 | |
| 32 | Прижимная скоба для кожуха УШМ \\ SET PIECE (B) | |
| 33 | Стопорное кольцо \\ RETAINING RING (E-TYPE) FOR D2.5 SHAFT | |
| 34 | Защитный кожух диска УШМ \\ WHEEL GUARD ASS\\\'Y (INCLUD.29-33) | |
| *35 | Шайба. М14 \\ WHEEL WASHER | |
| 35A | WHEEL WASHER (C) (FOR USA.CAN.MEX.THA) | |
| 36 | Отрезные диски 125MM 25 PCS(OLD 938300Z) \\ D. C. WHEELS 125MM A36Q (25 PCS.) | |
| *37 | Гайка М14 \\ WHEEL NUT M14 | |
| *37 | Прижимная гайка 5/8 -11UNC \\ WHEEL NUT 5/8\\\"-11UNC (FOR USA.CAN) | |
| 38 | Выключатель ползунковый \\ SLIDE SWITCH KNOB | |
| 39 | Корпус в сборе \\ HOUSING | |
| 40 | Пружина плоская спиральная \\ SPRING | |
| 41 | Держатель угольных щеток \\ BRUSH HOLDER | |
| 42 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 43 | Угольные щетки (1 пара) с автостопом \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR) | |
| 44 | Фиксирующий шуруп Д3Х10 \\ TAPPING SCREW D3X10 | |
| 45 | Уплотнение резиновое.кольцо \\ RUBBER RING | |
| 46 | Пружина фиксирующая \\ SPRING | |
| 47 | Скользяшая пластина \\ SLIDE BAR | |
| 48 | Зажим для внутренней проводки \\ PILLAR TERMINAL | |
| 49 | Выключатель кнопочный \\ SWITCH (1P SOLDER TYPE) (INCLUD.50) | |
| 50 | Шуруп фиксирующий М3.5Х6 \\ MACHINE SCREW (W/WASHER) M3.5X6 | |
| 51 | Провод соединительный \\ INTERNAL WIRE | |
| 52 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) | |
| *53 | Контроллер 110V-127V \\ CONTROLLER 110V-127V | |
| *53 | Контроллер 220-240 VOLT \\ CONTROLLER 220V-240V | |
| 53A | CONTROLLER 120V (FOR USA.CAN) | |
| 54 | Зажим для контактов проводов \\ TERMINAL | |
| 55 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 56 | Зажим для кабеля. \\ CORD CLIP | |
| 57 | Нижняя крышка \\ TAIL COVER | |
| 58 | NAME PLATE \\ NAME PLATE | |
| 59 | Шуруп крепежный D4X50 (с фланцем) \\ TAPPING SCREW (W/FLANGE) D4X50 (BLACK) | |
| 60 | Блок контактов \\ TERMINAL | |
| 61 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 | |
| 62 | HITACHI LABEL \\ HITACHI LABEL | |
| *63 | Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.8)) | |
| *63 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8) FOR FIN.NOR.SWE.DEN) | |
| *63 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR AUS.NZL) | |
| *63 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) | |
| *63 | Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| *63 | Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| *63 | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) | |
| 501 | Ключ-шестигранник 4 мм \\ HEX. BAR WRENCH 4MM | |
| 502 | Специальный ключ \\ WRENCH | |
| *503 | Боковая рукоятка \\ SIDE HANDLE (FOR USA.CAN) | |
| 503A | SIDE HANDLE | |
| 504 | Пластиковый кейс \\ CASE (FOR EUROPE) | |
| *601 | Резиновая подкладка 115MM \\ RUBBER PAD | |
| *601 | Резиновая подкладка \\ RUBBER PAD (FOR USA.CAN) | |
| *602 | Зажимная шайба \\ WASHER NUT | |
| *602 | Зажимная шайба \\ WASHER NUT (FOR USA.CAN) | |
| 603 | Шлифовальный диск 125MM C-P16 (10 PCS.) \\ SANDING DISCS 125MM C-P16 (10 PCS.) | |
| 604 | Шлифовальный диск 125MM C-P20 (10 PCS.) \\ SANDING DISCS 125MM C-P20 (10 PCS.) | |
| 605 | Шлифовальный диск 125MM C-P24 (10 PCS.) \\ SANDING DISCS 125MM C-P24 (10 PCS.) | |
| 606 | Шлифовальный диск 125MM C-P30 (10 PCS.) \\ SANDING DISCS 125MM C-P30 (10 PCS.) | |
| 607 | Шлифовальный диск 125MM C-P36 (10 PCS.) \\ SANDING DISCS 125MM C-P36 (10 PCS.) | |
| 608 | Шлифовальный диск 125MM C-P40 (10 PCS.) \\ SANDING DISCS 125MM C-P40 (10 PCS.) | |
| 609 | Шлифовальный диск 125MM C-P50 (10 PCS.) \\ SANDING DISCS 125MM C-P50 (10 PCS.) | |
| 610 | Шлифовальный диск 125MM C-P60 (10 PCS.) \\ SANDING DISCS 125MM C-P60 (10 PCS.) | |
| 611 | Шлифовальный диск 125MM C-P80 (10 PCS.) \\ SANDING DISCS 125MM C-P80 (10 PCS.) | |
| 612 | Шлифовальный диск 125MM C-P100 (10 PCS.) \\ SANDING DISCS 125MM C-P100 (10 PCS.) | |
| 613 | Шлифовальный диск 125MM C-P120 (10 PCS.) \\ SANDING DISCS 125MM C-P120 (10 PCS.) | |
| 614 | Зажимная шайба (C) D20 HOLE \\ WHEEL WASHER (C) FOR D20 HOLE (FOR USA.CAN) | |
| 615 | Быстрозажимная гайка для УШМ \\ SUPER WASHER (EXCEPT FOR USA.CAN) | |
| 616 | Защитный кожух диска 125 MM WITH BASE NEW \\ WHEEL GUARD BASE SET (WITH BASE FOOT) | |
| 617 | Защитный кожух диска 125 MM W/O BASE NEW \\ WHEEL GUARD (FOR CUTTING) (WITHOUT BASE FOOT) |
