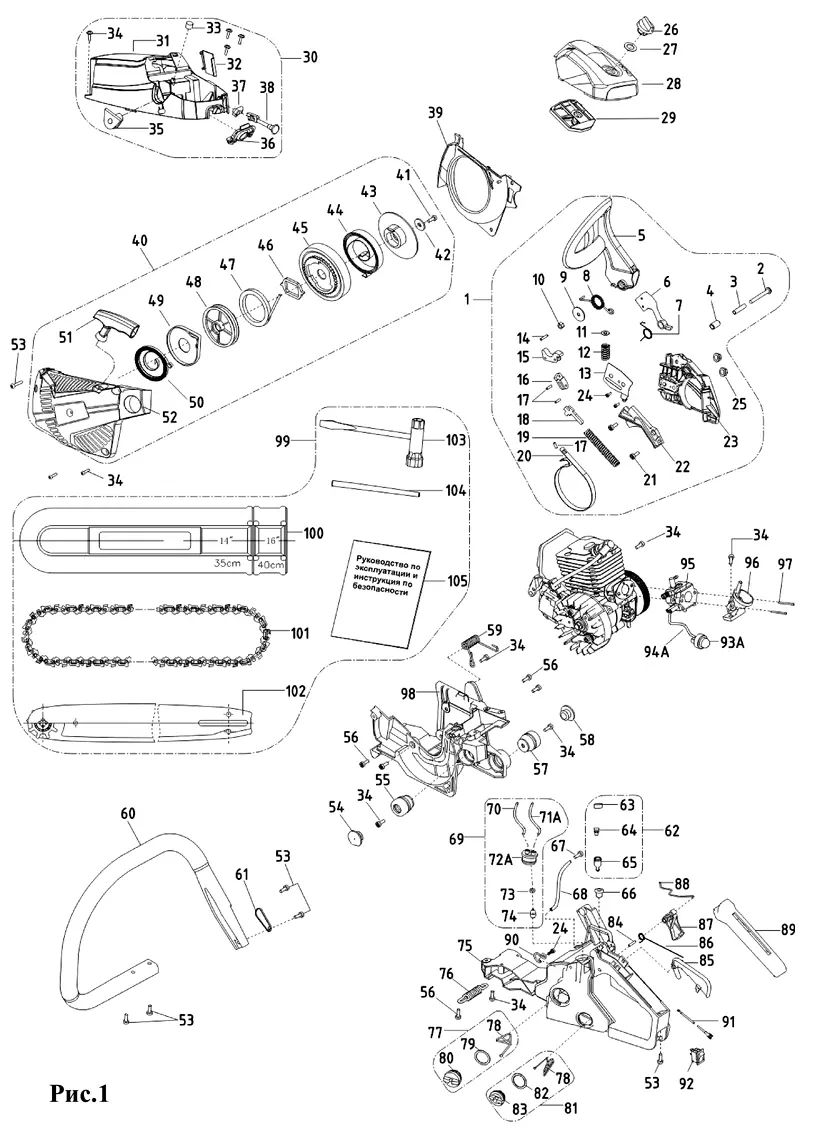

01 Основание
01 Основание
| П-п | Арт | Название |
|---|---|---|
| 1 | Крышка сцепления в сборе | |
| 2 | Винт Torx М5х40 | |
| 3 | Втулка 5х6,3х30 | |
| 4 | Втулка 6,3х9х15 | |
| 5 | Рукоятка тормоза | |
| 6 | Рычаг | |
| 7 | Пружина кручения рычага | |
| 8 | Пружина кручения тормоза | |
| 9 | Шайба 5,2х23х1,2 | |
| 10 | Гайка специальная М5 | |
| 11 | Основание пружины | |
| 12 | Пружина | |
| 13 | Накладка | |
| 14 | Штифт 3х14 | |
| 15 | Стопор | |
| 16 | Тяга | |
| 17 | Штифт 3х9 | |
| 18 | Рычаг тормоза | |
| 19 | Пружина тормоза | |
| 20 | Лента тормозная | |
| 21 | Винт Torx 4,2х12 | |
| 22 | Крышка пружины тормоза | |
| 23 | Крышка сцепления | |
| 24 | Винт Torx 4,2х9,5 | |
| 25 | Гайка М8 | |
| 26 | Гайка барашковая М5 | |
| 27 | Шайба силиконовая 15х26х1 | |
| 28 | Крышка воздушного фильтра | |
| 29 | Фильтр воздушный | |
| 30 | Крышка цилиндра в сборе | |
| 31 | Крышка цилиндра | |
| 32 | Крышка «зима-лето» | |
| 33 | Амортизатор резиновый | |
| 34 | Винт Torx 4,8х16 | |
| 35 | Крышка винта холостого хода | |
| 36 | Резинка пылезащитная | |
| 37 | Втулка рычага воздушной заслонки | |
| 38 | Рычаг воздушной заслонки | |
| 39 | Диафрагма | |
| 40 | Стартер в сборе | |
| 41 | Винт Torx 4,8х13 | |
| 42 | Шайба Ø5х15х1 | |
| 43 | Храповик | |
| 44 | Пружина демпфирующая | |
| 45 | Корпус храповика | |
| 46 | Рамка | |
| 47 | Трос Ø3х920мм | |
| 48 | Шкив | |
| 49 | Крышка возвратной пружины | |
| 50 | Пружина возвратная | |
| 51 | Рукоятка стартера | |
| 52 | Крышка стартера | |
| 53 | Винт Torx 4,8х25 | |
| 54 | Пробка 1 | |
| 55 | Амортизатор 1 | |
| 56 | Винт Torx М5х14 | |
| 57 | Амортизатор 2 | |
| 58 | Пробка 2 | |
| 59 | Пружина кручения | |
| 60 | Рукоятка передняя | |
| 61 | Кронштейн пружины | |
| 62 | Сапун в сборе | |
| 63 | Крышка сапуна | |
| 64 | Ниппель | |
| 65 | Корпус сапуна | |
| 66 | Седло сапуна | |
| 67 | Винт Torx 4,2х14 | |
| 68 | Трубка масляного сапуна Ø3,3х6,5х75 | |
| 69 | Топливопровод с фильтром в сборе | |
| 70 | Топливопровод L=200мм | |
| 71А | Топливопровод обратный L=95мм | |
| 72А | Пробка | |
| 73 | Грузик | |
| 74 | Фильтр топливный | |
| 75 | Рукоятка задняя | |
| 76 | Пружина | |
| 77 | Пробка топливного бака в сборе | |
| 78 | Поводок | |
| 79 | Кольцо резиновое Ø24,7х3,55 | |
| 80 | Пробка топливного бака | |
| 81 | Пробка масляного бака в сборе | |
| 82 | Кольцо резиновое Ø20х3,1 | |
| 83 | Пробка масляного бака | |
| 84 | Штифт Ø5х24 | |
| 85 | Рычаг блокировки дросселя | |
| 86 | Пружина кручения рычага | |
| 87 | Рычаг управления дросселем | |
| 88 | Тяга управления дросселем | |
| 89 | Накладка рукоятки задней | |
| 90 | Прижим наконечника | |
| 91 | Провод массы | |
| 92 | Выключатель KCD3, 6А 250В | |
| 93А | Насос подкачки топлива | |
| 94А | Топливопровод насоса L=170мм | |
| 95 | Карбюратор Walbro WT840A 033 | |
| 96 | Воздухозаборник | |
| 97 | Винт карбюратора | |
| 98 | Корпус пластмассовый | |
| 100 | Чехол шины 16\\\" | |
| 101 | Цепь пильная 3/8\\\".050\\\" “OREGON” 91P057Х | |
| 102 | Шина 16\\\"3/8\\\"Mini .050\\\" “OREGON” 160SDEA041 | |
| 103 | Ключ свечной | |
| 104 | Напильник |
