ПЦ-16/2000Т (стар.)

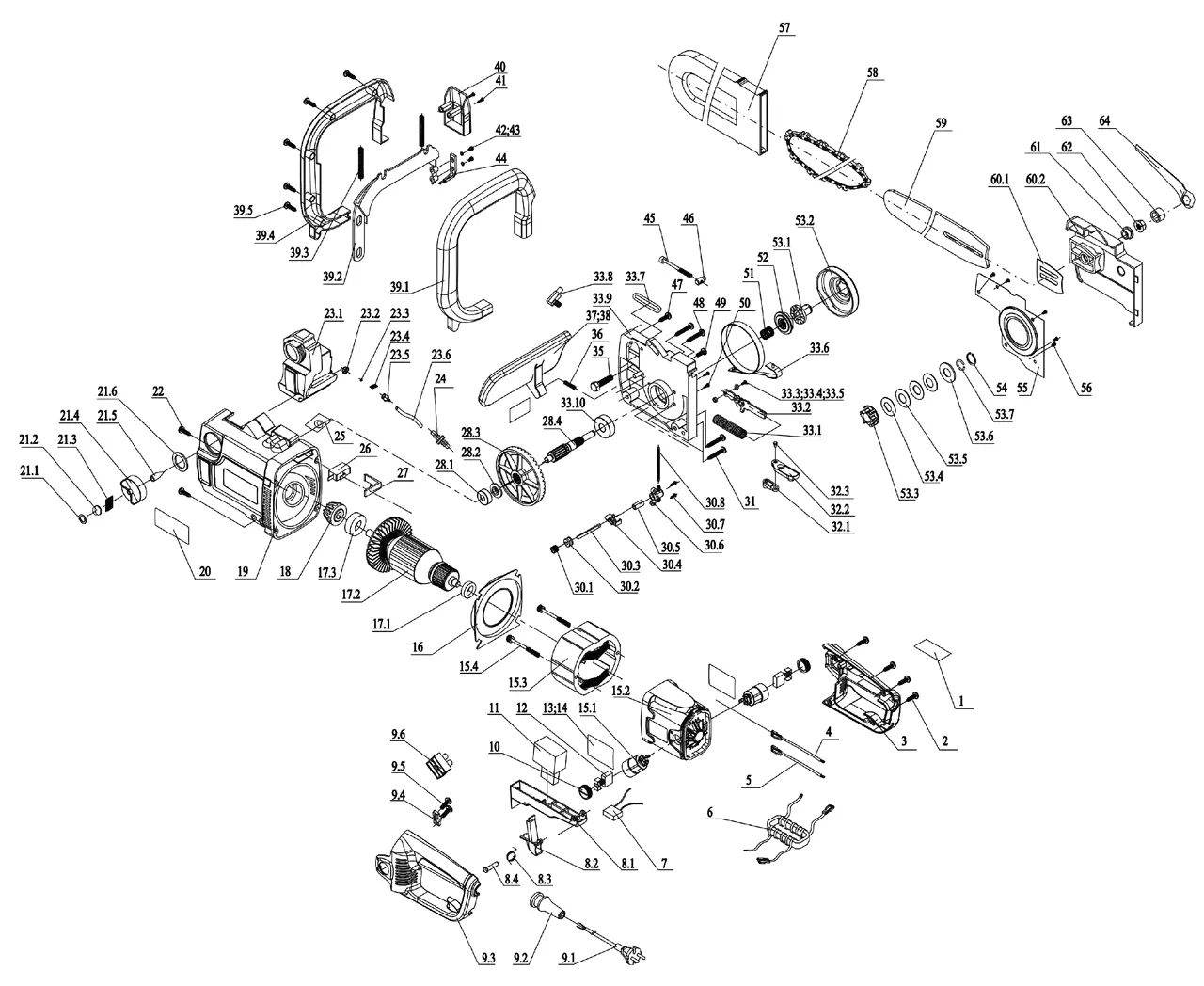

ПЦ-16/2000Т (стар.)
| П-п | Арт | Название |
|---|---|---|
| 2,47 | Винт 5х20 | |
| 3 | Ручка-накладка задняя | |
| 4 | Проводник выводной | |
| 5 | Проводник выводной | |
| 6 | Дроссель с токосъёмниками | |
| 7 | Конденсатор 0,33мкФ MEX GPF 40/85/21 | |
| 8.1 | Клавиша выключателя | |
| 8.2 | Курок | |
| 8.3 | Пружина | |
| 8.4 | Ось | |
| 9.1 | Шнур питания с вилкой H07RN-F 2x1,0 L=300мм | |
| 9.2 | Втулка защитная | |
| 9.3 | Ручка задняя | |
| 9.4 | Планка фиксации шнура | |
| 9.5 | Винт 4х14 | |
| 9.6 | Колодка клеммная | |
| 10 | Колпачок щёткодержателя | |
| 11 | Выключатель JIA BEN FA7-10/2 10(10) A 250VAC | |
| 12 | Щётка электрическая | |
| 15.1 | Корпус щёткодержателя | |
| 15.2 | Корпус двигателя | |
| 15.3 | Статор с выводами в сборе Ø95; Ø56; L=43 | |
| 15.4 | Комплект крепёжный 4х60 | |
| 16 | Диафрагма двигателя | |
| 17.1 | Подшипник 608Z | |
| 17.2 | Якорь с вентилятором Ø45; L=51 | |
| 17.3 | Подшипник 6301Z | |
| 18 | Шестерня коническая Z=14 | |
| 19 | Корпус редуктора | |
| 21 | Крышка бачка в сборе | |
| 22 | Комплект крепёжный 2-заходный 5х20 | |
| 23.1 | Бачок системы смазки | |
| 23.2 | Фланец резиновый | |
| 23.3 | Патрон | |
| 23.4 | Фильтр пористый | |
| 23.5 | Ниппель | |
| 23.6 | Маслопровод L=60 | |
| 24 | Ниппель | |
| 25 | Прокладка | |
| 26 | Микровыключатель 10(10)A 250VAC JIA BEN DA7-10/1 | |
| 27 | Кронштейн микровыключателя | |
| 28.1 | Подшипник шариковый 608Z | |
| 28.2 | Шайба специальная 8-22-2 | |
| 28.3 | Колесо зубчатое коническое Z=43 | |
| 28.4 | Вал приводной | |
| 30 | Маслонасос плунжерный в сборе | |
| 30.1 | Колесо червячное | |
| 30.2 | Втулка | |
| 30.3 | Плунжер | |
| 30.4 | Сухарь | |
| 30.5 | Гильза | |
| 30.6 | Корпус маслонасоса | |
| 30.7 | Винт М3х12 | |
| 30.8 | Маслопровод L=50 | |
| 31 | Комплект крепёжный 5х65 | |
| 32.1 | Толкатель/элемент 1 | |
| 32.2 | Толкатель/элемент 2 | |
| 32.3 | Штифт | |
| 33.1 | Пружина Ø13х57 | |
| 33.2 | Тяга сочлененная | |
| 33.3 | Винт М5х17 | |
| 33.4 | Шайба 5-9,5-0,5/A | |
| 33.5 | Гайка специальная М5 | |
| 33.6 | Лента тормозная | |
| 33.7 | Прокладка | |
| 33.8 | Штуцер Г-образный | |
| 33.9 | Промщит | |
| 33.10 | Подшипник шариковый 6201Z | |
| 35 | Болт М8х30 | |
| 36 | Пружина возвратная ручки тормоза Ø7х23 | |
| 37,38 | Ручка тормоза цепи | |
| 39.1 | Ручка передняя | |
| 39.2 | Рычаг привода микровыключателя | |
| 39.3 | Пружина клавиши Ø7х43 | |
| 39.4 | Ручка-накладка передняя | |
| 39.5 | Винт 4х12 | |
| 40 | Крышка ручки передней | |
| 41 | Винт 3х13 | |
| 42 | Винт 4х8 | |
| 43 | Шайба 4-8-0,5/Б | |
| 44 | Тяга | |
| 45 | Болт М5х35 | |
| 46 | Сухарь натяжителя цепи | |
| 48 | Винт 5х35 | |
| 49 | Винт М4х5 | |
| 50 | Винт М4х5 | |
| 51 | Пружина Ø16х13 | |
| 52 | Полумуфта ведущая Z6 | |
| 53 | Привод цепи в сборе | |
| 53.1 | Полумуфта ведомая Z6 | |
| 53.2 | Барабан тормозной Ø75 | |
| 53.3 | Звёздочка приводная цепи Z=6 | |
| 53.4 | Шайба специальная 12-30-0,5 | |
| 53.5 | Пружина тарельчатая | |
| 53.6 | Шайба специальная 14-30-2 | |
| 53.7 | Кольцо запорное | |
| 53.7 | В14 | |
| 54 | Шайба стопорная В8 | |
| 55 | Диафрагма редуктора | |
| 56 | Винт М4х5 | |
| 60.1 | Прокладка фибровая | |
| 60.2 | Крышка редуктора | |
| 61 |  |
Втулка |
| 62 |  |
Гайка комбинированная М8 |
| 63 |  |
Колпачок М4х5 |
