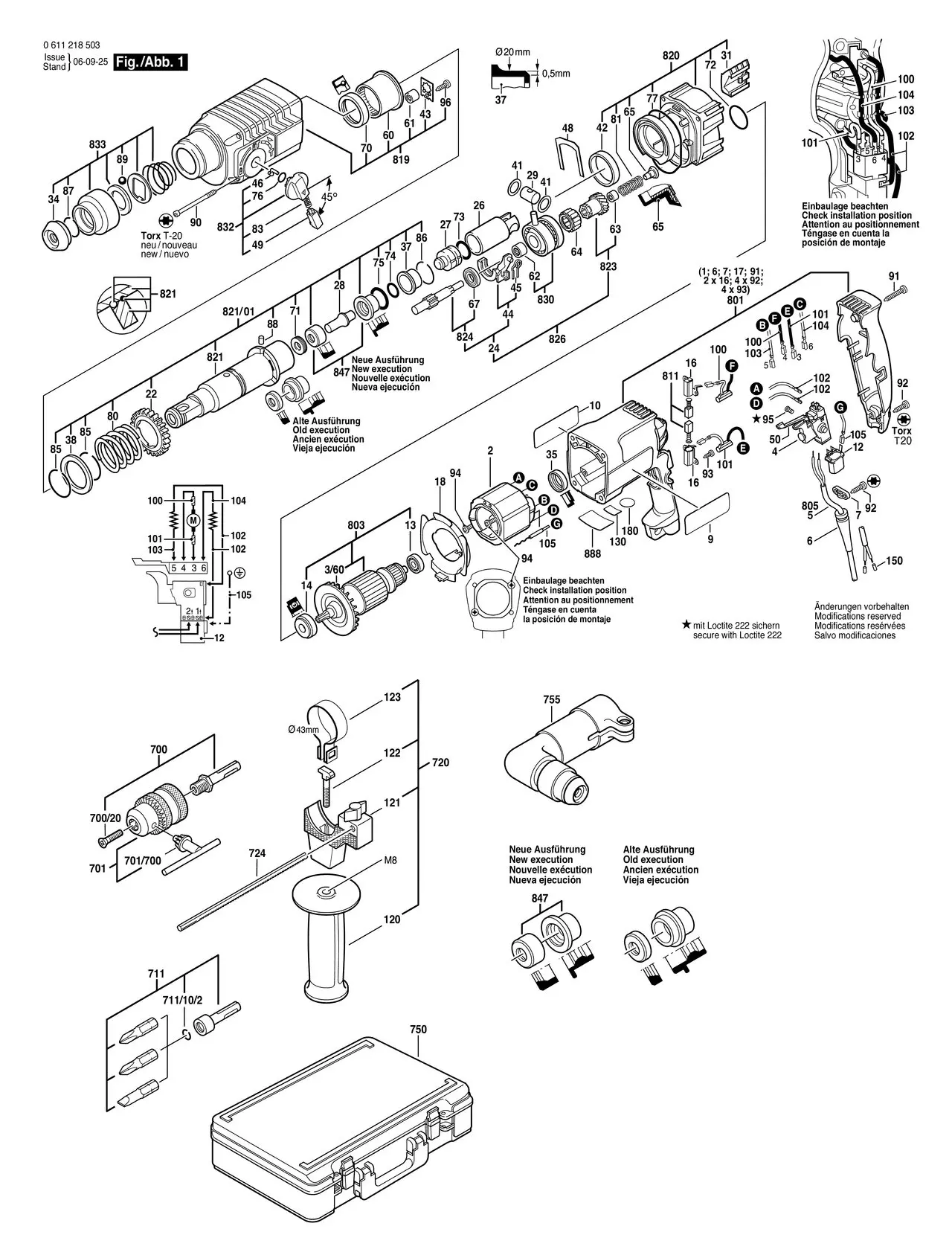

GBH 2-24 DSR (0611218503)
GBH 2-24 DSR (0611218503)
| П-п | Арт | Название |
|---|---|---|
| 2 |  |
Статор 220-240V \\ Field 220-240V |
| 3/60 |  |
Вентилятор ЧЕРНЫЙ \\ Fan BLACK |
| 4 |  |
Выключатель ЧЕРНЫЙ \\ Switch BLACK |
| 6 |  |
Наконечник Ø7,3-Ø8,6x76 MM \\ Grommet Ø7,3-Ø8,6x76 MM |
| 7 |  |
Фиксатор кабеля \\ Cable Clip |
| 9 |  |
Этикетка фирмы \\ Manufacturer\\\'s nameplate |
| 10 |  |
Этикетка с указаниями \\ Reference Plate |
| 12 |  |
Помехоподавляющий фильр \\ Suppression Filter |
| 13 |  |
Шарикоподшипник DIN 625-607-2Z/C3 \\ Deep-Groove Ball Bearing DIN 625-607-2Z/C3 |
| 14 |  |
Шарикоподшипник \\ Deep-Groove Ball Bearing |
| 16 | Щёточный держатель \\ Brush Holder | |
| 18 | Кольцо воздуховод \\ Air-Deflector Ring | |
| 22 | Цилиндрическое колесо Z=50 \\ Cylindrical Gear Z=50 | |
| 24 | Шлицевой вал Z=3/9 \\ Toothed Shaft Z=3/9 | |
| 26 | Ударный поршень \\ Hammer Piston | |
| 27 | Боёк \\ Striker | |
| 28 | Ударный болт \\ Striker Pin | |
| 29 | Поршневой палец \\ Piston Pin | |
| 31 | Защитная решетка \\ Protective Grille | |
| 34 | Защитный колпачок L=17 MM, SDS-PLUS \\ Protective Cap L=17 MM, SDS-PLUS | |
| 35 | Кольцо резиновое \\ Rubber Ring | |
| 37 | Демпфирующая втулка \\ Damping Bushing | |
| 38 | Опорная шайба \\ Supporting Disc | |
| 41 | Вкладыш \\ Shim Ring | |
| 42 | Подшипник скольжения \\ Plain bearing | |
| 43 | Отгибная шайба \\ Tab Washer | |
| 44 | Деталь включения \\ Switching Element | |
| 45 | Пружина выключателя \\ Switch Spring | |
| 46 | Поводковый штифт \\ Driver Pin | |
| 48 | Опорный лист \\ Holding Plate | |
| 49 | Кнопка выключателя КРАСНЫЙ \\ Switch Button RED | |
| 60 | Игольчатый подшипник \\ Needle-Roller Bearing | |
| 61 | Игольчатый подшипник \\ Needle bearing | |
| 62 | Игольчатый подшипник \\ Needle bearing | |
| 63 | Игольчатый подшипник \\ Needle bearing | |
| 64 | Комплект роликов \\ Needle-Roller Assembly | |
| 65 | Подшипник скольжения \\ Plain bearing | |
| 67 | Шарикоподшипник \\ Deep-Groove Ball Bearing | |
| 70 | Уплотнение вала \\ Shaft Seal | |
| 71 | Cкребок \\ Scraper | |
| 72 | Кольцо уплотнительное \\ O-Ring | |
| 73 | Кольцо уплотнительное \\ O-Ring | |
| 74 | Кольцо уплотнительное 3,5x11 MM \\ O-Ring 3,5x11 MM | |
| 75 | Кольцо уплотнительное 3,5x18 MM \\ O-Ring 3,5x18 MM | |
| 76 | Кольцо уплотнительное 2,7x10,5 MM \\ O-Ring 2,7x10,5 MM | |
| 77 | Кольцо уплотнительное \\ O-Ring | |
| 80 | Пружина сжатия \\ Compression Spring | |
| 81 | Пружина сжатия \\ Compression Spring | |
| 83 | Пружина сжатия \\ Compression Spring | |
| 85 | Пружинное кольцо \\ Retaining ring | |
| 86 | Пружинное кольцо \\ Retaining ring | |
| 87 | Пружинное кольцо DIN 7993-A22 \\ Retaining ring DIN 7993-A22 | |
| 88 | Ролик \\ Roller | |
| 89 | Шарик DIN 5401-Ø7MM-III-ST \\ Ball DIN 5401-Ø7MM-III-ST | |
| 90 | Винт самонарезающий 4,8x78 MM, TORX T-20 \\ Tapping Screw 4,8x78 MM, TORX T-20 | |
| 91 | Винт самонарезающий ST3,9x32 СЕРЕБРЯННЫЙ \\ Tapping Screw ST3,9x32 SILVER | |
| 92 | Винт самонарезающий ST3,9x19-TORX,T20 \\ Tapping Screw ST3,9x19-TORX,T20 | |
| 93 | Винт самонарезающий DIN 7971-ST2,9x9,5-F \\ Tapping Screw DIN 7971-ST2,9x9,5-F | |
| 94 | Винт с крестообразным шли DIN 7981-ST3,5x9,5-F \\ Recessed-Head Screw DIN 7981-ST3,5x9,5-F | |
| 95 | Винт с цилиндр.головкой M3x6,5-48 \\ Socket head cap screw M3x6,5-48 | |
| 96 | Винт самонарезающий DIN7981-ST3,9x13-C-Z \\ Tapping Screw DIN7981-ST3,9x13-C-Z | |
| 100 | Помехоподавляющий фильр L=148 MM ЧЕРНЫЙ \\ Suppression Filter L=148 MM BLACK | |
| 101 | Помехоподавляющий фильр L=126 MM БЕЛЫЙ \\ Suppression Filter L=126 MM WHITE | |
| 102 | Электрокабель L=130 MM БЕЛЫЙ \\ Cable L=130 MM WHITE | |
| 103 | Соединительный кабель L=55 MM БЕЛЫЙ \\ Connecting Cable L=55 MM WHITE | |
| 104 | Соединительный кабель L=90 MM БЕЛЫЙ \\ Connecting Cable L=90 MM WHITE | |
| 105 | Кабель заземления \\ Earth Conductor | |
| 120 | Дополнительная рукоятка M8 \\ Auxiliary Handle M8 | |
| 121 | Зажимной держатель Ø 43 MM \\ Support Clamp Ø 43 MM | |
| 122 | Винт с т-образной головко M8x40 MM \\ T-Head Bolt M8x40 MM | |
| 123 | Стяжная лента Ø 43 MM \\ Clamping Band Ø 43 MM | |
| 700 | Хвостовик 1/2\\\" SDS-PLUS \\ Drill Chuck Shank 1/2\\\" SDS-PLUS | |
| 700/20 | Винт потайной M6x27 ЛЕВАЯ РЕЗЬБА \\ Countersunk-Head Screw M6x27 LEFTHAND THREADS | |
| 701 | Сверлильный патрон \\ Chuck | |
| 701/700 | Ключ для сверлильного пат SG2 \\ Chuck Wrench SG2 | |
| 711 | Комплект деталей \\ Parts Set | |
| 711/10/2 | Пружинное кольцо \\ Retaining ring | |
| 720 | Дополнительная рукоятка Ø 43 MM \\ Auxiliary Handle Ø 43 MM | |
| 724 | Упор глубины SW 6x210 MM \\ Depth-Gauge SW 6x210 MM | |
| 750 | Чемодан для инструмента \\ Carrying Case | |
| 755 | Угловая сверлильная голов SDS-PLUS \\ Angle Drill Head SDS-PLUS | |
| 801 | Корпус мотора СИНИЙ \\ Motor Housing BLUE | |
| 803 | Ротор с вентилятором 220-230V \\ Armature With Fan 220-230V | |
| 805 | Сетевой кабель EU 4,15m 2 x 1,0mm H07 RN-F \\ Power supply cord EU 4,15m 2 x 1,0mm H07 RN-F | |
| 811 | Угольная щетка \\ Carbon Brush | |
| 819 | Корпус редуктора ЧЕРНЫЙ \\ Gear Housing BLACK | |
| 820 | Промежуточный фланец \\ Intermediate Flange | |
| 821 | Фиксирующая гильза SDS-PLUS \\ Ratchet Sleeve SDS-PLUS | |
| 821/01 | Фиксирующая гильза SDS-PLUS \\ Ratchet Sleeve SDS-PLUS | |
| 823 | Зубчатая гильза Z=26/6 \\ Gear Sleeve Z=26/6 | |
| 824 | Шлицевой вал Z=3/9 \\ Toothed Shaft Z=3/9 | |
| 826 | Шлицевой вал Z=3/9 \\ Toothed Shaft Z=3/9 | |
| 830 | Подшипник со стороны прив \\ Drive End Shield | |
| 832 | Закрутка ЧЕРНЫЙ \\ Clamp Handle BLACK | |
| 833 | Защитная гильза SDS-PLUS \\ Protection Sleeve SDS-PLUS | |
| 847 | Направляющее кольцо \\ Guide Ring | |
| 888 | Этикетка типа 26x42 MM \\ Nameplate 26x42 MM |
