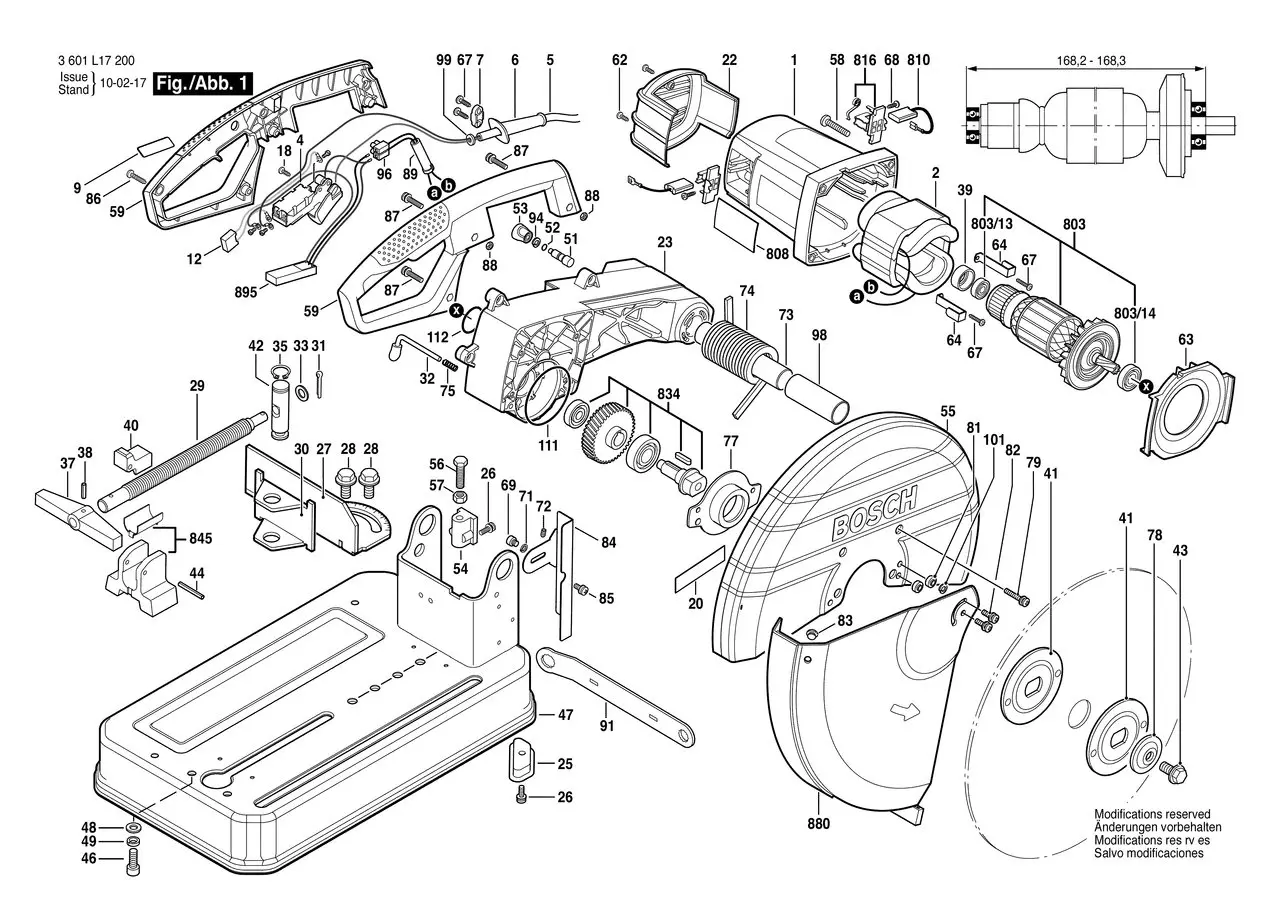

GCO 2000 (3601L17200) Деталировка
GCO 2000 (3601L17200) Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Корпус мотора \\ Motor Housing |
| 2 |  |
Статор 230V \\ Field 230V |
| 4 |  |
Выключатель \\ Switch |
| 5 |  |
Сетевой кабель \\ Power supply cord |
| 6 |  |
Наконечник \\ Grommet |
| 7 |  |
Фиксатор кабеля \\ Cable Clip |
| 9 |  |
Приклеиваемая табличка GCO 2000 \\ Sticker GCO 2000 |
| 12 |  |
Помехоподавляющий конденс \\ Suppression Capacitor |
| 18 |  |
Винт для листового металл \\ Raised ctsunk head tap sc |
| 20 |  |
Предупредительная табличк \\ Warning Plate |
| 22 |  |
Концевой колпачок \\ End cap |
| 23 |  |
Консоль \\ Arm |
| 25 |  |
Резиновая планка \\ Rubber Bar |
| 26 |  |
Комбинированный винт M 5x16 \\ Screw and washer assembly M 5x16 |
| 27 |  |
Упорный угольник \\ Stop Bracket |
| 28 |  |
Болт с буртиком DIN 6921-M10x20-88 \\ Flange Bolt DIN 6921-M10x20-88 |
| 29 |  |
Зажимной винт \\ Clamp Screw |
| 30 |  |
Зажимная накладка \\ Clamp Bracket |
| 31 |  |
Штифт DIN 94-4x22 \\ Rivet Pin DIN 94-4x22 |
| 32 |  |
Запирающий штифт \\ Locking Pin |
| 33 |  |
Уплотнительная шайба DIN 433-10 \\ Plain Washer DIN 433-10 |
| 35 |  |
Стопорное кольцо DIN 471-18 \\ Spring retaining ring DIN 471-18 |
| 37 |  |
Закрутка \\ Clamp Handle |
| 38 |  |
Пружинный штифт ISO 1337 4x18 \\ Spring Pin ISO 1337 4x18 |
| 39 |  |
Кольцо резиновое \\ Rubber Ring |
| 40 |  |
Зажимная кулиса \\ Clamping Block |
| 41 |  |
Фланец \\ Flange |
| 42 |  |
Соединительная штанга \\ Connecting Rod |
| 43 |  |
Болт с фланцем DIN 6921 M 10x20-109 \\ Flange Bolt DIN 6921 M 10x20-109 |
| 44 |  |
Пружинный штифт ISO 13337-4x35 \\ Spring Pin ISO 13337-4x35 |
| 46 |  |
Винт с цилиндр.головкой ISO 4762-M 8x20-88 \\ Socket head cap screw ISO 4762-M 8x20-88 |
| 47 |  |
Цоколь \\ Base |
| 48 |  |
Уплотнительная шайба DIN 125 A8 \\ Plain Washer DIN 125 A8 |
| 49 |  |
Пружинная шайба DIN 127 B8 \\ Spring Washer DIN 127 B8 |
| 51 | Хвостовик \\ Shaft | |
| 52 | Кольцо уплотнительное 4,5x1,8 \\ O-Ring 4,5x1,8 | |
| 53 | Капсельная гайка \\ Cap Nut | |
| 54 | Угольник крепления \\ Holding Bracket | |
| 55 | Защитный кожух \\ Protective Cover | |
| 56 | Шестигранный болт DIN 933-M8x30-88 \\ Hexagon Bolt DIN 933-M8x30-88 | |
| 57 | Шестигранная гайка DIN 934-M8-8 \\ Hex Nut DIN 934-M8-8 | |
| 58 | Винт DIN 7500 C-M6x35 \\ Thread-forming tap. Screw DIN 7500 C-M6x35 | |
| 59 | Рукоятка основная \\ Handle | |
| 62 | Болт ECO-SYN St3x12 \\ Screw ECO-SYN St3x12 | |
| 63 | Кольцо воздуховод \\ Air-Deflector Ring | |
| 64 | Скоба крепления \\ Pickup Clip | |
| 67 | Болт ECO-SYN St 3,5x16 \\ Screw ECO-SYN St 3,5x16 | |
| 68 | Болт ECO-SYN St3,5x10 \\ Screw ECO-SYN St3,5x10 | |
| 69 | Болт ISO 4762-M6x8-88 \\ Screw ISO 4762-M6x8-88 | |
| 71 | Пружинная шайба DIN 127 B6 \\ Spring Washer DIN 127 B6 | |
| 72 | Упорный винт ISO 4027-M 5x8-45H \\ Stop Screw ISO 4027-M 5x8-45H | |
| 73 | Опорный вал \\ Pivot Shaft | |
| 74 | Пружина скручивания \\ Torsion Spring | |
| 75 | Пружина сжатия \\ Compression Spring | |
| 77 | Крышка редуктора \\ Gear Cover | |
| 78 | Уплотнительная шайба \\ Plain Washer | |
| 79 | Болт M 5x30-48 \\ Screw M 5x30-48 | |
| 81 | Уплотнительная шайба \\ Plain Washer | |
| 82 | Винтовой упор \\ Shoulder Screw | |
| 83 | Резиновое уплотнение \\ Rubber Gasket | |
| 84 | Защитная крышка \\ Protection cover | |
| 85 | Болт M 5x8-4,8 \\ Screw M 5x8-4,8 | |
| 86 | Винт для листового металл \\ Raised ctsunk head tap sc | |
| 87 | Болт M 5x25-4,8 \\ Screw M 5x25-4,8 | |
| 88 | Гайка ISO 4035-M5-04 \\ Nut ISO 4035-M5-04 | |
| 89 | Изолирующая труба \\ Insulating Tube | |
| 91 | Установочный ключ \\ Adjusting Wrench | |
| 94 | Пружинная шайба \\ Spring Washer | |
| 96 | Присоединительная колодка \\ Connection Block | |
| 98 | Втулка подшипника \\ Bushing | |
| 99 | Кольцо \\ Ring | |
| 101 | Пружинная шайба \\ Spring Washer | |
| 111 | Кольцо уплотнительное \\ O-Ring | |
| 112 | Кольцо уплотнительное \\ O-Ring | |
| 803 | Ротор 220-240V \\ Armature 220-240V | |
| 803/13 | Подшипник 608-2RS \\ Bearing 608-2RS | |
| 803/14 | Шарикоподшипник \\ Deep-Groove Ball Bearing | |
| 808 | Этикетка типа \\ Nameplate | |
| 810 | Комплект угольных щеток \\ Carbon-Brush Set | |
| 810 | Комплект угольных щеток 10 x 1 607 014 171 \\ Carbon-Brush Set 10 x 1 607 014 171 | |
| 816 | Щёточный держатель \\ Brush Holder | |
| 834 | Вал редуктора \\ Gear Shaft | |
| 845 | Подшипник \\ Bearing Block | |
| 880 | Откидное защитное огражде \\ Flap Guard | |
| 895 | Проволока \\ Wire |
