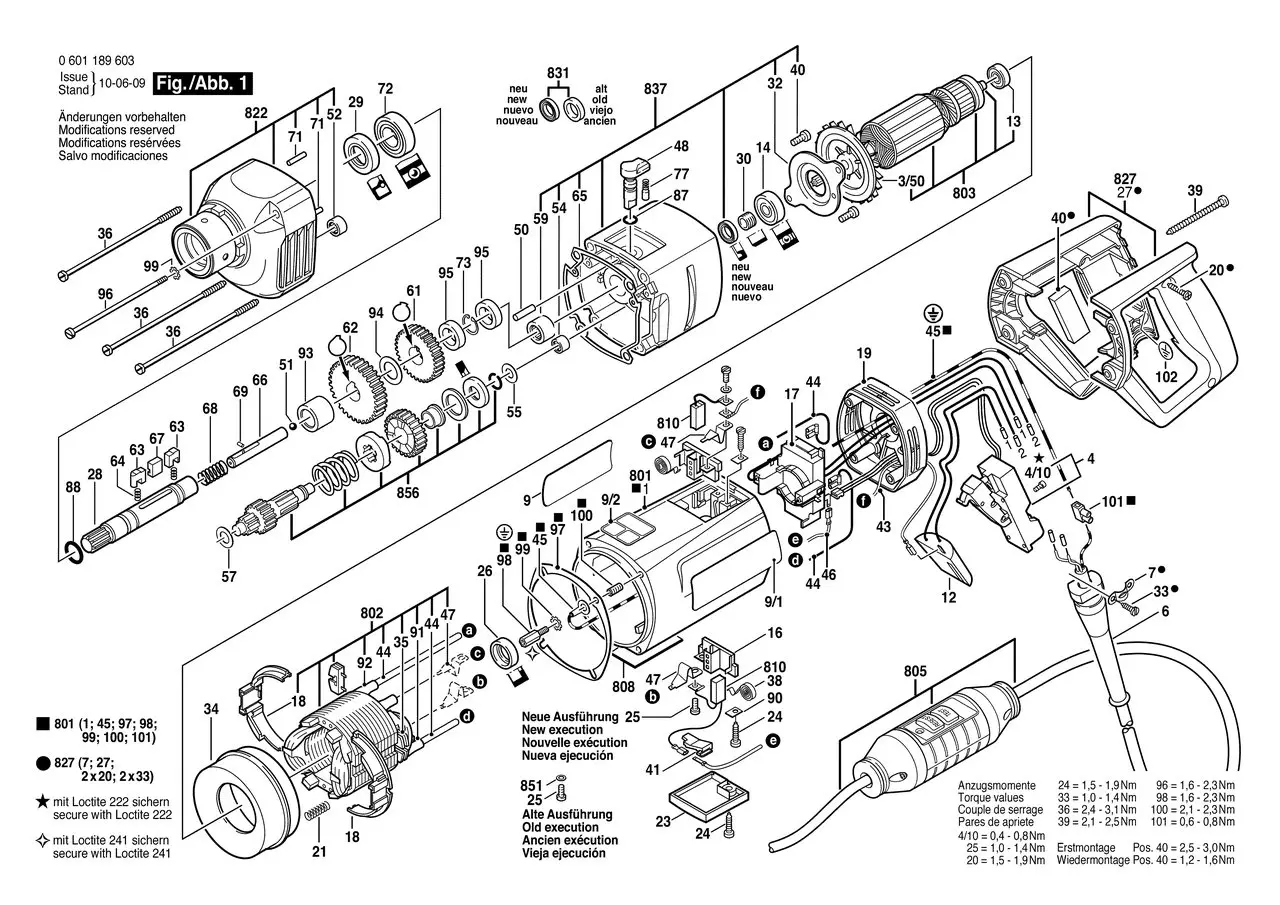

GDB 1600 WE (0601189603)/
01
01
| П-п | Арт | Название |
|---|---|---|
| 3/50 | Вентилятор \\ Fan | |
| 4 | Выключатель \\ Switch | |
| 4/10 | Винт с цилиндр.головкой DIN 84-AM3,5x6-58 \\ Socket head cap screw DIN 84-AM3,5x6-58 | |
| 6 | Наконечник Ø7,9-Ø12x120 MM \\ Grommet Ø7,9-Ø12x120 MM | |
| 7 | Фиксатор кабеля \\ Fastening Clamp | |
| 9 | Этикетка фирмы \\ Manufacturer\\\'s nameplate | |
| 9/1 | Этикетка с указаниями ТЕНЕВАЯ СТОРОНА \\ Reference Plate SHADOW SIDE | |
| 9/2 | Этикетка с указаниями \\ Reference Plate | |
| 12 | Помехоподавляющий фильр \\ Suppression Filter | |
| 13 | Шарикоподшипник 7x19x6 MM \\ Deep-Groove Ball Bearing 7x19x6 MM | |
| 14 | Шарикоподшипник 9x26x8 MM \\ Deep-Groove Ball Bearing 9x26x8 MM | |
| 16 | Щёточный держатель \\ Brush Holder | |
| 17 | Регулятор числа оборотов 220-240V \\ Speed governor 220-240V | |
| 18 | Кольцо сегмента \\ Segmented Ring | |
| 19 | Закрывающая крышка \\ Cover | |
| 20 | Винт самонарезающий DIN 7971-BZ3,9x19 \\ Tapping Screw DIN 7971-BZ3,9x19 | |
| 21 | Пружина сжатия \\ Compression Spring | |
| 23 | Крышка СИНИЙ \\ Sealing cap BLUE | |
| 24 | Винт самонарезающий DIN 7971-ST3,9x16-F \\ Tapping Screw DIN 7971-ST3,9x16-F | |
| 25 | Винт с цилиндр.головкой DIN 84-AM4x8-88 \\ Socket head cap screw DIN 84-AM4x8-88 | |
| 26 | Промежуточное кольцо \\ Intermediate Ring | |
| 28 | Сверлильный шпиндель \\ Drilling Spindle | |
| 29 | Кольцо уплотнительное 17X32X7 \\ Rotary shaft lip seal 17X32X7 | |
| 30 | Промежуточное кольцо \\ Intermediate Ring | |
| 32 | Крышка подшипника \\ Bearing cover | |
| 33 | Винт самонарезающий DIN 7971-ST3,9x13-F \\ Tapping Screw DIN 7971-ST3,9x13-F | |
| 34 | Кольцо воздуховод \\ Air-Deflector Ring | |
| 35 | Прокладка проводки \\ Wire Guide | |
| 36 | Винт со сферической голов \\ Lens Head Screw | |
| 38 | Спиральная пружина \\ Spiral Spring | |
| 39 | Винт самонарезающий DIN 79-4,8x45-C-ST \\ Tapping Screw DIN 79-4,8x45-C-ST | |
| 40 | Винт \\ Thread-forming tap. Screw | |
| 41 | Крепежная плита \\ Holding Plate | |
| 43 | Соединительный кабель L=160 MM \\ Connecting Cable L=160 MM | |
| 44 | Соединительный кабель \\ Connecting Cable | |
| 45 | Кабель заземления L=415 MM \\ Earth Conductor L=415 MM | |
| 46 | Соединительный кабель L=170 MM БЕЛЫЙ \\ Connecting Cable L=170 MM WHITE | |
| 47 | Плоский штекер \\ Blade terminal | |
| 48 | Ручка управления \\ Rotary Knob | |
| 50 | Цилиндрический штифт DIN 6325-4m6x20 \\ Straight Pin DIN 6325-4m6x20 | |
| 51 | Шарик DIN 5401-Ø7MM-III-ST \\ Ball DIN 5401-Ø7MM-III-ST | |
| 52 | Игольчатый подшипник Ø14 MM \\ Needle bearing Ø14 MM | |
| 54 | Игольчатый подшипник Ø8xØ12x8 MM \\ Needle bearing Ø8xØ12x8 MM | |
| 55 | Регулировочное кольцо Ø8xØ16,5x0,5 MM \\ Shim Ø8xØ16,5x0,5 MM | |
| 57 | Регулировочное кольцо \\ Shim | |
| 59 | Игольчатый подшипник \\ Needle bearing | |
| 61 | Цилиндрическое колесо Z=34 \\ Cylindrical Gear Z=34 | |
| 62 | Цилиндрическое колесо Z=45 \\ Cylindrical Gear Z=45 | |
| 63 | Клин \\ Wedge | |
| 64 | Пружина сжатия \\ Compression Spring | |
| 65 | Уплотнение \\ Seal | |
| 66 | Зубчатое колесо \\ Carrier | |
| 67 | Направляющий клин \\ Guide Key | |
| 68 | Пружина сжатия \\ Compression Spring | |
| 69 | Спиральный пружинный штиф DIN 7343-4x2 \\ Coiled Spring Pin DIN 7343-4x2 | |
| 71 | Цилиндрический штифт 5 H 8x18 DIN 7 \\ Straight Pin 5 H 8x18 DIN 7 | |
| 72 | Шарикоподшипник 6003 Y DIN 625 \\ Deep-Groove Ball Bearing 6003 Y DIN 625 | |
| 73 | Стопорное кольцо DIN 471 17x1 MM \\ Spring retaining ring DIN 471 17x1 MM | |
| 77 | Фиксатор \\ Ratchet Cap | |
| 87 | Кольцо уплотнительное 6x2 MM \\ O-Ring 6x2 MM | |
| 88 | Кольцо уплотнительное 12,5x2,5 MM \\ O-Ring 12,5x2,5 MM | |
| 90 | Отгибная шайба \\ Tab Washer | |
| 91 | Термоусаживаемая трубка \\ Shrinkable Tube | |
| 92 | Термоусаживаемая трубка \\ Shrinkable Tube | |
| 93 | Распорная гильза \\ Spacer Sleeve | |
| 94 | Уплотнительная шайба \\ Plain Washer | |
| 95 | Распорная гильза \\ Spacer Sleeve | |
| 96 | Винт с цилиндр.головкой M 4x103 MM \\ Socket head cap screw M 4x103 MM | |
| 97 | Контактная пластина \\ Contact Sheet | |
| 98 | Болт \\ Bolt | |
| 99 | Зубчатая шайба \\ Toothed lock washer | |
| 100 | Резьбовая вставка \\ Threaded Insert | |
| 101 | Зажимная планка 1x1,5 MM \\ Socket-Terminal Strip 1x1,5 MM | |
| 102 | Этикетка с указаниями \\ Reference Plate | |
| 801 | Корпус мотора СИНИЙ \\ Motor Housing BLUE | |
| 802 | Статор 220-240V \\ Field 220-240V | |
| 803 | Ротор 220-240V \\ Armature 220-240V | |
| 805 | Сетевой кабель \\ Power supply cord | |
| 808 | Этикетка типа 26x52 MM \\ Nameplate 26x52 MM | |
| 810 | Комплект угольных щеток \\ Carbon-Brush Set | |
| 822 | Подшипник шпинделя \\ Spindle Bearing | |
| 827 | Рукоятка основная ЧЕРНЫЙ \\ Handle BLACK | |
| 831 | Кольцо уплотнительное \\ Rotary shaft lip seal | |
| 837 | Промежуточный подшипник \\ Intermediate Bearing | |
| 851 | Пружинная шайба DIN 137-A 4-ST \\ Spring Washer DIN 137-A 4-ST | |
| 856 | Муфта с цилиндрическими з \\ Spur Wheel Clutch |
