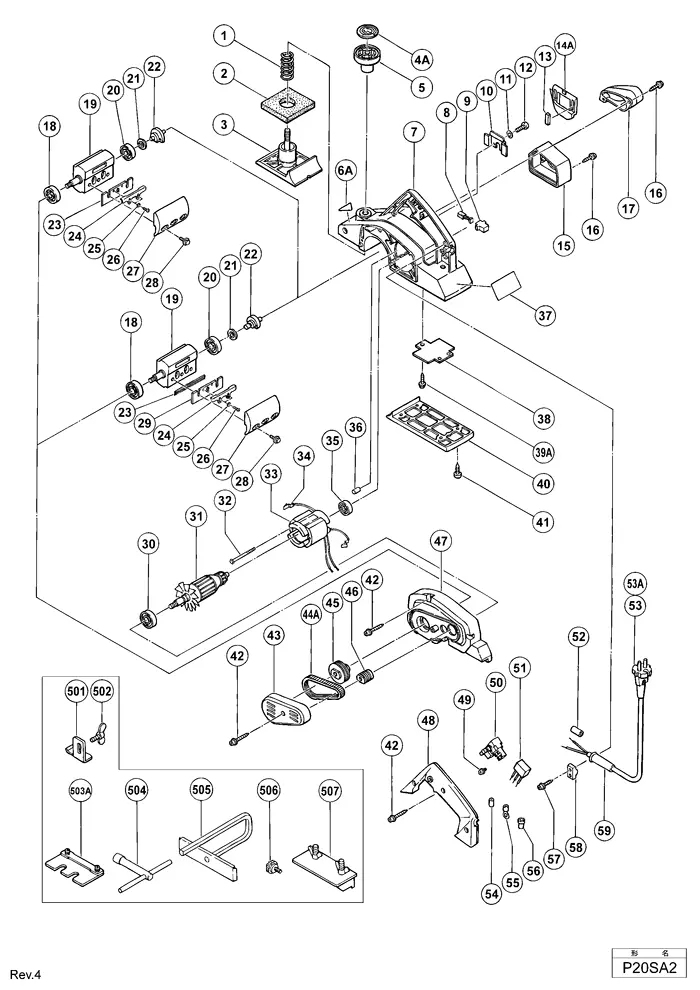

P20SA2 Деталировка
P20SA2 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Прижимная пружина \\ SPRING | |
| 2 | Уплотнительная резиновая прокладка \\ RUBBER PACKING | |
| 3 | Передняя часть опорной подошвы \\ FRONT BASE | |
| 4A | Шкала с делениями \\ SCALE | |
| 5 | Рукоятка для рубанка \\ KNOB | |
| 6A | HITACHI LABEL \\ HITACHI LABEL | |
| 7 | Корпус \\ HOUSING ASS\\\'Y (INCLUD.32.36) | |
| 8 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 9 | Держатель щеток \\ BRUSH HOLDER | |
| 10 | Защитная крышка \\ COVER | |
| 11 | Пружинная шайба. М4. 10 шт. \\ SPRING WASHER M4 (10 PCS.) | |
| 12 | Фиксирующий шуруп М4Х12 \\ MACHINE SCREW M4X12 (10 PCS.) | |
| 13 | Магнит постоянный из агломерированного феррита \\ MAGNET | |
| 14A | BLADE COVER | |
| 15 | Нижняя часть корпуса \\ TAIL COVER | |
| 16 | Фиксирующий шуруп Д4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) | |
| 17 | Раструбок \\ CHIP GUIDE | |
| 18 | Подшипник шариковый 32 мм. \\ BALL BEARING 6201VVCMPS2L | |
| 19 | Вал для крепления лезвий рубанка \\ CUTTER BLOCK ASS\\\'Y (W/B.B) (INCLUD.18.20-22) | |
| 20 | Подшипник шариковый 26 мм. \\ BALL BEARING 629VVC2PS2L | |
| 21 | Шайба \\ WASHER (A) | |
| 22 | Вал \\ SHAFT (B) | |
| *23 | Лезвия для рубанка \\ PLANER BLADES 82MM (1 PAIR) | |
| *23 | Лезвия для рубанка \\ PLANER BLADES (1 PAIR) (FOR NZL.GBR.FRG.FRA.HOL.FIN.AUT.NOR.ESP.SUI) | |
| 24 | Подкладка под ножи . сталь . для рубанка P20SA2 \\ SET PLATE (A) | |
| 25 | Шайба металлическая М4. 10 шт. \\ WASHER M4 (10 PCS.) | |
| 26 | Шуруп крепежный М4Х5 (10шт) \\ MACHINE SCREW M4X5 (10 PCS.) | |
| 27 | Стальной держатель для ножей рубанка \\ BLADE HOLDER (1 PAIR) | |
| 28 | Фиксирующий болт М6Х18 \\ BOLT (W/WASHER) M6X18 | |
| 29 | Стальная подкладка под ножи (1 пара) для рубанка P20SA2 \\ SET PLATE (B) (1 PAIR) | |
| 30 | Подшипник шариковый 30 мм. \\ BALL BEARING 6200VVCMPS2L | |
| *31 | Якорь электродвигателя \\ ARMATURE 110V-127V | |
| *31 | Якорь эл.двигателя.220-230В. \\ ARMATURE 220V-230V | |
| *31 | Якорь электродвигателя 240V \\ ARMATURE 240V | |
| 32 | Шуруп крепежный D4X65 \\ HEX. HD. TAPPING SCREW D4X65 | |
| *33 | Статор электродвигателя \\ STATOR ASS\\\'Y 110V (INCLUD.34) | |
| *33 | Статор. 220-230В. \\ STATOR ASS\\\'Y 220V-230V (INCLUD.34) | |
| *33 | Статор электродвигателя 240V \\ STATOR ASS\\\'Y 240V (INCLUD.34) | |
| *33 | Статор электродвигателя 230V \\ STATOR ASS\\\'Y 230V (INCLUD.34 FOR NZL) | |
| *33 | Статор электродвигателя \\ STATOR ASS\\\'Y 220V-230V (INCLUD.34 FOR GBR.SAF.ITA.FRG.FRA.HOL.FIN.AUT.NOR.ESP.SUI) | |
| *34 | Терминал угольных щеток \\ BRUSH TERMINAL | |
| 35 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 36 | Фиксатор подшипника (OLD 958845Z) \\ BEARING LOCK | |
| 37 | NAME PLATE \\ NAME PLATE | |
| 38 | Пластина \\ PLATE | |
| 39A | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 40 | Задняя часть опорной подошвы \\ REAR BASE | |
| 41 | Фиксирующий шуруп. М 4 Х 16 \\ TAPPING SCREW D4X16 | |
| 42 | Винт D4X25 сталь для сабельной пилы CR13VA \\ TAPPING SCREW (W/FLANGE) D4X25 (BLACK) | |
| 43 | Крышка ременной передачи \\ BELT COVER | |
| 44A | Приводной ремень \\ BELT | |
| 45 | Шкив металлический \\ PULLEY (B) | |
| 46 | Шкив металлический \\ PULLEY (A) | |
| 47 | Ограничительная скоба \\ END BRACKET | |
| 48 | Часть рукоятки \\ HANDLE COVER | |
| 49 | Шуруп фиксирующий М3.5Х6 \\ MACHINE SCREW (W/WASHER) M3.5X6 | |
| *50 | Выключатель 220В \\ SWITCH (A) (1P SCREW TYPE) W/LOCK | |
| *50 | Переключатель.220В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (FOR NZL.AUS.GBR.ITA.FRG.FRA.HOL.FIN.AUT.NOR.ESP.SUI.SAF) | |
| 51 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (FOR NZL.AUS.GBR.SAF.ITA.FRG.FRA.HOL.FIN.AUT.NOR.ESP.SUI) | |
| 52 | Втулка пластиковая \\ TUBE (D) (FOR CORD) | |
| *53 | Провод электрический \\ CORD ((CORD ARMOR D8.8)) | |
| *53 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR NZL.AUS) | |
| *53 | Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| *53 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8) FOR FIN.NOR) | |
| *53 | Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.8) FOR ITA.FRG.FRA.HOL.AUT.ESP.SAF) | |
| *53 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR SUI) | |
| 53A | Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| 54 | Втулка пластиковая \\ TUBE (D) (FOE NZL.GBR.SAF.ITA.FRG.FRA.HOL.FIN.AUT.NOR.ESP.SUI) | |
| 55 | Контакт провода соединительного. 10 шт. \\ TERMINAL 50051 (10 PCS.) (FOR NOISE SUPPRESSOR) | |
| 56 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) | |
| 57 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 58 | Зажим для кабеля. \\ CORD CLIP | |
| 59 | Кембрик резиновый Д 8.8 мм \\ CORD ARMOR D8.8 | |
| 501 | Скоба регулятора глубины \\ DEPTH GUIDE | |
| 502 | Болт M5X6 (10PCS.) \\ WING BOLT M5X6 (10 PCS.) | |
| 503A | Прижимная пластина для лезвий \\ SET GAUGE | |
| 504 | Ключ Т-образный. 10 мм. \\ BOX WRENCH 10MM | |
| 505 | Направляющая \\ GUIDE | |
| 506 | Фиксирующий шуруп М5Х14 \\ STOPPER SCREW M5X14 | |
| 507 | Приспособление для заточки лезвий \\ BLADE SHARPENING ASS\\\'Y (FOR THA.ITA.HOL) |
