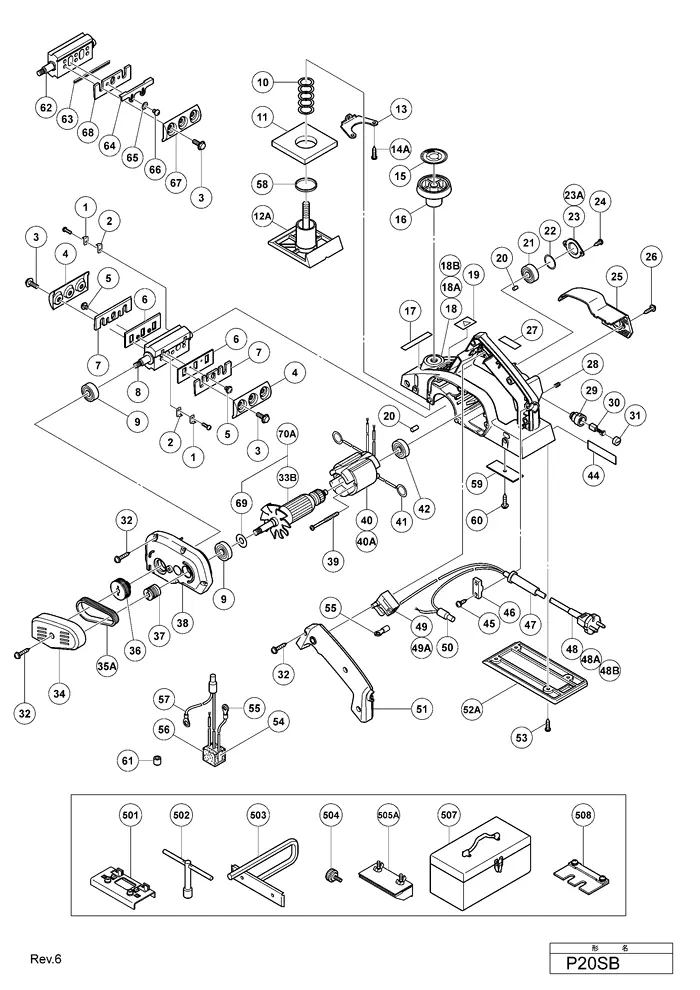

P20SB Деталировка
P20SB Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Прижимная пружина \\ HOLDER SPRING (B) (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 2 | Направляющая пластина (A) \\ GUARD PLATE (A) (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 3 | Фиксирующий болт М6Х18 \\ BOLT (W/WASHER) M6X18 | |
| 4 | Держатель лезвия (1пара) \\ BLADE HOLDER (1 PAIR) (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 5 | Фиксирующий шуруп М4Х8 \\ MACHINE SCREW (W/WASHERS) M4X8 (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 6 | Задняя пластина \\ BACK METAL (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 7 | Лезвия для рубанка 82мм (1пара) \\ PLANER BLADES 82MM (1 PAIR) (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 8 | Режущий блок (W/B.B) \\ CUTTER BLOCK ASS\\\'Y (W/B.B) (INCLUD.1.2.9.21 EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 9 | Подшипник шариковый 30 мм. \\ BALL BEARING 6200VVCMPS2L | |
| 10 | Прижимная пружина \\ SPRING | |
| 11 | Уплотнительная резиновая прокладка \\ RUBBER PACKING | |
| 12A | FRONT BASE | |
| 13 | Пластина \\ SCREW PLATE | |
| 14A | Фиксирующий шуруп. М 4 Х 16 \\ TAPPING SCREW D4X16 | |
| *15 | Шкала с делениями \\ SCALE | |
| *15 | Шкала (INCH) \\ SCALE (INCH) (FOR USA) | |
| *16 | Рукоятка регулятора глубины \\ KNOB ASS\\\'Y (INCLUD.15) | |
| *16 | Ручка смены режимов \\ KNOB ASS\\\'Y FOR INCH (INCLUD.15 FOR USA) | |
| 17 | Наклейка Хитачи \\ HITACHI LABEL | |
| 18 | Корпус в сборе \\ HOUSING ASS\\\'Y (W/O LOCK SWITCH INCLUD.13.14A.28.29.32.39.51.59.60 TILL 4.1998 FOR HKG.CHN) | |
| *18A | Корпус в сборе \\ HOUSING ASS\\\'Y (INCLUD.13.14.28.29.32.39.51.59.60) | |
| *18A | Корпус в сборе \\ HOUSING ASS\\\'Y (INCLUD.13.14A.28.29.32.39.51.59.60) | |
| *18A | Корпус редуктора \\ HOUSING ASS\\\'Y (INCLUD.13.14A.28.29.32.39.51.59.60 (SINCE 5.1998 FOR HKG.CHN) FOR USA) | |
| *18B | Корпус \\ HOUSING ASS\\\'Y (INCLUD.13.14.28.29.32.39.51.59.60 FOR INA.SIN) | |
| 19 | MARK PLATE \\ MARK PLATE | |
| 20 | Фиксатор для подшипника \\ BEARING LOCK | |
| 21 | Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L | |
| 22 | Опорная шайба (B) \\ THRUST WASHER (B) | |
| 23 | Крышка подшипника (OLD 958703) \\ BEARING COVER | |
| 23A | Крышка подшипника \\ BEARING COVER (FOR INA.SIN) | |
| 24 | Фиксирующий шуруп М4Х12 \\ TAPPING SCREW D4X12 | |
| 25 | Задняя крышка \\ TAIL COVER | |
| 26 | Фиксирующий шуруп. D - 4Х16 \\ TAPPING SCREW (W/WASHER) D4X16 | |
| 27 | CAUTION PLATE \\ CAUTION PLATE | |
| 28 | Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8 | |
| 29 | Держатель угольных щеток \\ BRUSH HOLDER | |
| 30 | Угольные щетки (1пара) \\ CARBON BRUSH (1 PAIR) | |
| 31 | Крышка угольных щеток \\ BRUSH CAP | |
| 32 | Шуруп крепежный (с шайбой) D4X25 \\ TAPPING SCREW (W/WASHER) D4X25 | |
| *33B | ARMATURE ASS\\\'Y 110V-115V (INCLUD.9.42.69) | |
| *33B | ARMATURE 220V-230V (SINCE 5.2012) | |
| *33B | ARMATURE 240V | |
| *33B | ARMATURE ASS\\\'Y 120V-127V (INCLUD.9.42.69) | |
| *34 | Крышка ремня (зел) \\ BELT COVER (GREEN) | |
| *34 | Крышка ремня \\ BELT COVER (FOR USA.MEX.AUS.NZL) | |
| 35A | Передаточный ремень \\ BELT | |
| 36 | Шкив (В) \\ PULLEY (B) | |
| 37 | Шкив (А) \\ PULLEY (A) | |
| 38 | Скоба задняя \\ END BRACKET | |
| 39 | Шуруп крепежный D4X60 \\ HEX. HD. TAPPING SCREW D4X60 | |
| *40 | Статор электродвигателя 110V-115V \\ STATOR ASS\\\'Y 110V-115V (INCLUD.41) | |
| *40 | Статор электродвигателя 220В \\ STATOR ASS\\\'Y 220V-230V (INCLUD.41) | |
| *40 | Статор электродвигателя 230V \\ STATOR ASS\\\'Y 230V (INCLUD.41 FOR NZL) | |
| *40 | Статор электродвигателя 230V \\ STATOR ASS\\\'Y 230V (INCLUD.41 FOR NZL.SAF.ITA.CHN.KOR) | |
| *40 | Статор электродвигателя 120V-127V \\ STATOR ASS\\\'Y 120V-127V (INCLUD.41) | |
| *40 | Статор электродвигателя 220V \\ STATOR ASS\\\'Y 220V (INCLUD.41 FOR HKG) | |
| 40A | Статор электродвигателя 240V \\ STATOR ASS\\\'Y 240V (INCLUD.41 FOR AUS) | |
| 41 | Контакт угольных щеток \\ BRUSH TERMINAL | |
| 42 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 43 | Заклепка Д2.5Х4.8 (10 шт) \\ RIVET D2.5X4.8 (10 PCS.) (EXCEPT FOR KOR) | |
| 44 | NAME PLATE \\ NAME PLATE | |
| 45 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 46 | Зажим для кабеля. \\ CORD CLIP | |
| *47 | Кембрик резиновый Д8.2 \\ CORD ARMOR D8.2 | |
| *47 | Кембрик D10.2 \\ CORD ARMOR D10.2 | |
| *48 | Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.2) FOR SIN) | |
| *48 | Провод соединительный \\ CORD ((CORD ARMOR D8.2) FOR HKG) | |
| *48 | Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.2) FOR SAF.ITA.IND.KOR) | |
| *48 | Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR USA.MEX) | |
| *48 | Провод электрический \\ CORD ((CORD ARMOR D10.2) FOR SYR) | |
| *48 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.2) FOR AUS.NZL) | |
| *48 | Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.2) FOR GBR (110V)) | |
| *48 | Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR UAE (110V)) | |
| *48 | Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR ARG) | |
| *48 | Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR BRA) | |
| 48A | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.2) FOR BRA (110V).SYR) | |
| 48B | Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR CHN.PHL) | |
| 49 | Выключатель 220В \\ SWITCH (A) (1P SCREW TYPE) W/LOCK | |
| *49 | Выключатель 220V \\ SWITCH (C) (1P SCREW TYPE) W/O LOCK (TILL 4.1998 FOR HKG.CHN) | |
| *49 | Выключатель. 220В \\ SWITCH (2P PILLAR TYPE) W/LOCK (SINCE 5.1998 FOR HKG.CHN) | |
| 49A | Переключатель.220В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (FOR NZL.AUS.SAF.ITA.KOR) | |
| 50 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) (EXCEPT FOR HKG) | |
| 51 | Крышка рукоятки (зеленая) \\ HANDLE COVER (GREEN) (SINCE 5.1998 FOR HKG.CHN) | |
| *51 | Крышка рукоятки (зеленая) \\ HANDLE COVER (GREEN) (FOR W/O LOCK SWITCH TILL 4.1998 FOR HKG.CHN) | |
| *52A | REAR BASE | |
| *52A | REAR BASE (FOR HKG.CHN) | |
| 53 | Фиксирующий шуруп. М 4 Х 16 \\ TAPPING SCREW D4X16 | |
| 54 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (FOR NZL.AUS.SAF.ITA.CHN.KOR) | |
| 55 | Зажим для контактов проводов \\ TERMINAL (FOR NZL.AUS.SAF.ITA.CHN.KOR) | |
| 56 | Подкладка \\ SUPPORT (B) (FOR NZL.AUS.SAF.ITA.CHN.KOR) | |
| 57 | Провод соединительный \\ INTERNAL WIRE (FOR NZL.AUS.SAF.ITA.CHN.KOR) | |
| 58 | Кольцо \\ RING (FOR USA) | |
| 59 | Пластина (A) \\ PLATE (A) (FOR USA.MEX.AUS.HKG.SAF.ITA.CHN.KOR) | |
| *59 | Пластина (B) \\ PLATE (B) (FOR CHN) | |
| 60 | Фиксирующий шуруп М4Х12 \\ TAPPING SCREW (W/WASHER) D4X12 (FOR USA.MEX.AUS.CHN.HKG.SAF.ITA.KOR) | |
| 61 | Втулка пластиковая \\ TUBE (D) (FOR AUS.NZL.SAF.ITA.CHN.KOR) | |
| 62 | Режущий блок в сборе \\ CUTTER BLOCK ASS\\\'Y (INCLUD.9.21 FOR DOUBLE EDGED BLADE TYPE) | |
| 63 | Лезвия для рубанка \\ PLANER BLADES (1 PAIR) (FOR DOUBLE EDGED BLADE TYPE) | |
| 64 | Подкладка под ножи . сталь . для рубанка P20SA2 \\ SET PLATE (A) (FOR DOUBLE EDGED BLADE TYPE) | |
| 65 | Шайба металлическая М4. 10 шт. \\ WASHER M4 (10 PCS.) (FOR DOUBLE EDGED BLADE TYPE) | |
| 66 | Шуруп крепежный М4Х5 (10шт) \\ MACHINE SCREW M4X5 (10 PCS.) (FOR DOUBLE EDGED BLADE TYPE) | |
| 67 | Держатель лезвия \\ BLADE HOLDER (1 PAIR) (FOR DOUBLE EDGED BLADE TYPE) | |
| 68 | Стальная подкладка под ножи (1 пара) для рубанка P20SA2 \\ SET PLATE (B) (1 PAIR) (FOR DOUBLE EDGED BLADE TYPE) | |
| 69 | WASHER (A) (SINCE 5.2012) | |
| *70A | ARMATURE ASS\\\'Y 220V-230V (INCLUD.33B.69 TILL 4.2012) | |
| *70A | ARMATURE ASS\\\'Y 240V (INCLUD.33B.69 TILL 4.2012) | |
| 501 | Установочная струбцина (OLD 958722. 958894) \\ SET GAUGE (EXCEPT FOR DOUBLE BLADE TYPE) | |
| 502 | Ключ Т-образный. 10 мм. \\ BOX WRENCH 10MM | |
| 503 | Направляющая \\ GUIDE | |
| 504 | Фиксирующий шуруп М5Х14 \\ STOPPER SCREW M5X14 | |
| 505A | Приспособление для заточки лезвий \\ BLADE SHARPENING ASS\\\'Y (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 507 | Корпус \\ CASE (FOR USA.MEX) | |
| 508 | Прижимная пластина для лезвий \\ SET GAUGE (FOR DOUBLE EDGED BLADE TYPE) | |
| 601 | Лезвия для рубанка (TCT) 82MM (1пара) \\ PLANER BLADES (TCT) 82MM (1 PAIR) (EXCEPT FOR DOUBLE EDGED BLADE TYPE) | |
| 602 | Приспособление для заточки лезвий \\ BLADE SHARPENING ASS\\\'Y (INCLUD.603 FOR USA.MEX) | |
| 603 | Фиксирующий шуруп. М6 Х 12 \\ MACHINE SCREW (W/WASHER) M6X12 (FOR USA.MEX) |
