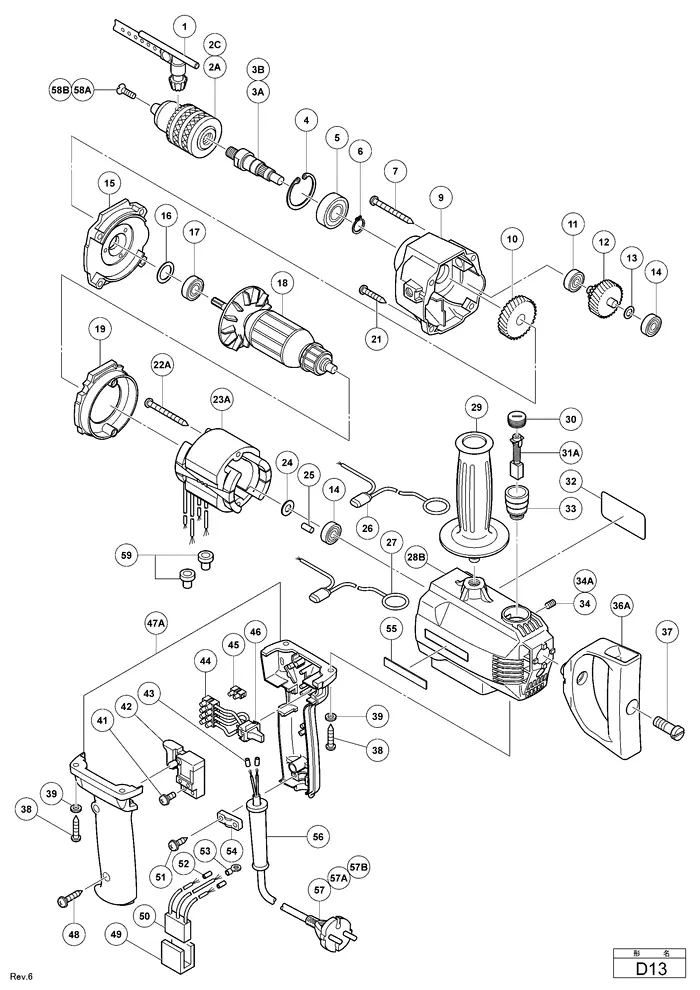

D13 Деталировка
D13 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Ключ для патрона \\ CHUCK WRENCH 10G | |
| 2A | Зажимной патрон 13EL \\ DRILL CHUCK 13EL (TILL 9.1982) | |
| 2C | Зажимной патрон 13VLRB \\ DRILL CHUCK 13VLRB-D (INCLUD.1.58 SINCE 10.1982) | |
| 3A | Шпиндель \\ SPINDLE (TILL 9.1982 FOR TAPER) | |
| 3B | Шпиндель электродрели \\ SPINDLE (SINCE 10.1982 FOR SCREW) | |
| 4 | Стопорное кольцо \\ RETAINING RING FOR D35 HOLE (10 PCS.) | |
| 5 | Подшипник шариковый 35 мм. \\ BALL BEARING 6202VVCMPS2L | |
| 6 | Стопорное кольцо 10шт \\ RETAINING RING FOR D15 SHAFT (10 PCS.) | |
| 7 | Фиксирующий шуруп. М5Х70 \\ TAPPING SCREW D5X70 | |
| 9 | Корпус редуктора \\ GEAR COVER | |
| 10 | Зубчатое колесо редуктора \\ FINAL GEAR | |
| 11 | Подшипник шариковый 22 мм. \\ BALL BEARING 627VVC2PS2L | |
| 12 | Зубчатое колесо пары \\ SECOND PINION | |
| 13 | Шайба. М 8. 10 шт. \\ WASHER M8 (10 PCS.) | |
| 14 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 15 | Опорный фланец редуктора \\ INNER COVER ASS\\\'Y (INCLUD.14.16.17) | |
| 16 | Шайба металлическая \\ WASHER | |
| 17 | Подшипник шариковый D24мм \\ BALL BEARING 609VVC2PS2L | |
| *18 | Якорь электродвигателя \\ ARMATURE ASS\\\'Y 110V-127V (INCLUD.14.17.24) | |
| *18 | Якорь электродвигателя.220-230 В \\ ARMATURE 220V-230V | |
| *18 | Якорь электродвигателя \\ ARMATURE 240V | |
| *18 | Якорь электродвигателя 100V \\ ARMATURE 100V (FOR KOR) | |
| 19 | ПЛАСТИКОВАЯ КРЫЛЬЧАТКА ВЕНТИЛЯТОРА \\ FAN GUIDE | |
| 21 | Фиксирующий шуруп Д5Х35 \\ TAPPING SCREW D5X35 | |
| 22A | Фиксирующий шуруп М5Х60 \\ TAPPING SCREW D5X60 | |
| *23A | Статор электродвигателя 110V-127V \\ STATOR 110V-127V (TILL 7.1992 FOR USA) | |
| *23A | Статор электродвигателя \\ STATOR 220V | |
| *23A | Статор электродвигателя \\ STATOR 230V-240V | |
| *23A | Статор электродвигателя \\ STATOR 220V-230V (FOR EUROPE.GBR) | |
| *23A | Статор электродвигателя \\ STATOR 230V-240V (FOR NZL.SAF.AUS) | |
| *23A | Статор электродвигателя \\ STATOR 110V (FOR GBR) | |
| *23A | Статор электродвигателя 100V \\ STATOR 100V (FOR KOR) | |
| *23A | Статор электродвигателя 115V \\ STATOR 115V (SINCE 8.1992 FOR USA) | |
| *23A | Статор электродвигателя 115V \\ STATOR 115V (FOR CHAMPION) | |
| 24 | Шайба металлическая \\ WASHER (C) | |
| 25 | Стопор подшипника \\ BEARING LOCK | |
| 26 | КОНТАКТЫ ДЛЯ УГОЛЬНЫХ ЩЕТОК ЭЛЕКТРОДВИГАТЕЛЯ \\ BRUSH TERMINAL | |
| *26 | КОНТАКТЫ ДЛЯ УГОЛЬНЫХ ЩЕТОК ЭЛЕКТРОДВИГАТЕЛЯ \\ BRUSH TERMINAL (W/CHOKE COIL) (FOR NZL.GBR.SAF.FRG.HOL.DEN.FIN.SWE.AUT.SUI.FRA.ITA.AUS) | |
| *26 | Щеткодержатель \\ BRUSH TERMINAL (FOR CHAMPION) | |
| 27 | КОНТАКТЫ ДЛЯ УГОЛЬНЫХ ЩЕТОК ЭЛЕКТРОДВИГАТЕЛЯ \\ BRUSH TERMINAL | |
| *27 | КОНТАКТЫ ДЛЯ УГОЛЬНЫХ ЩЕТОК ЭЛЕКТРОДВИГАТЕЛЯ \\ BRUSH TERMINAL (W/CHOKE COIL) (FOR NZL.GBR.SAF.FRG.HOL.DEN.FIN.SWE.AUT.SUI.FRA.ITA.AUS) | |
| *27 | Щеткодержатель \\ BRUSH TERMINAL (FOR CHAMPION) | |
| *28A | Корпус в сборе RB32 \\ HOUSING ASS\\\'Y (INCLUD.33.34A FOR CHAMPION) | |
| 28B | Корпус в сборе \\ HOUSING ASS\\\'Y (INCLUD.33.34A) | |
| 29 | Боковая рукоятка \\ SIDE HANDLE FOR M10 | |
| 30 | Крышка угольных щеток \\ BRUSH CAP | |
| 31A | Угольные щетки (1 пара) \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR) | |
| 32 | NAME PLATE \\ NAME PLATE | |
| 32 | NAME PLATE (RB 32) \\ NAME PLATE (RB 32) (FOR CHAMPION) | |
| 33 | ДЕРЖАТЕЛЬ ЩЕТОК ЭЛЕКТРОДВИГАТЕЛЯ \\ BRUSH HOLDER | |
| 34 | Фиксирующий шуруп М5Х6 \\ HEX. SOCKET SET SCREW M5X6 (TILL 2.1986) | |
| 34A | Шуруп крепежный M4X6 \\ HEX. SOCKET SET SCREW M4X6 (SINCE 3.1986) | |
| 36A | Задняя рукоятка электродрели \\ D-TYPE HANDLE | |
| 37 | Специальный болт М10 \\ SPECIAL BOLT M10 | |
| 38 | Винт. D-5 X 25 мм. \\ TAPPING SCREW D5X25 | |
| 39 | Шайба. М5. 10 шт. \\ WASHER M5 (10 PCS.) | |
| 41 | Фиксирующий шуруп М3.5Х5 \\ MACHINE SCREW (W/WASHER) M3.5X5 | |
| 42 | Выключатель 220В \\ SWITCH (A) (1P SCREW TYPE) W/LOCK ((TILL 7.1992 FOR USA)) | |
| *42 | Выключатель. 220В \\ SWITCH (2P PILLAR TYPE) W/LOCK (FOR OCEANIA.GBR.SAF.ITA.BEL.FRA.FRG.HOL.DEN.FIN.SWE.AUT.SUI.CHN (SINCE 8.1992 FOR USA)) | |
| 43 | Втулка пластиковая \\ TUBE (D) (FOR OCEANIA.GBR.SAF.ITA.HOL.DEN.FIN.SWE.AUT.SUI.USA) | |
| 44 | Терминал (B) \\ PILLAR TERMINAL (B) | |
| 45 | Терминал (B) \\ PILLAR TERMINAL (B) (FOR SIN.CAN (TILL 7.1992 FOR USA)) | |
| 46 | Переключатель реверса \\ REVERSING SWITCH ASS\\\'Y (INCLUD.44) | |
| *46 | Выключатель реверсивный \\ REVERSING SWITCH ASS\\\'Y (INCLUD.44 FOR USA.CAN) | |
| 47A | Рукоятка (A+B) в сборе (OLD 984360+984361) \\ HANDLE (A).(B) SET | |
| 48 | ВИНТ D4X20 СТАЛЬ. ДЛЯ ПЛОСКОЙ ВИБРОШЛИФМАШИНЫ SV12SD \\ TAPPING SCREW (W/WASHER) D4X20 | |
| 49 | Подкладка \\ SUPPORT (B) (FOR NZL.GBR.SAF.FRG.HOL.DEN.SWE.FIN.AUT.FRA.ITA.AUS) | |
| *50 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR | |
| *50 | Помехогаситель в сборе (OLD 971828Z) \\ NOISE SUPPRESSOR (FOR AUT) | |
| 51 | Фиксирующий шуруп. D - 4Х16 \\ TAPPING SCREW (W/WASHER) D4X16 | |
| 52 | Втулка пластиковая \\ TUBE (D) (FOR ITA.BEL.FRG.FRA.FIN.AUS.SUI) | |
| 53 | Контакт провода 50061 (10 PCS) \\ TERMINAL 50061 (10 PCS.) (FOR NZL.GBR.SAF.FRG.HOL.DEN.SWE) | |
| *53 | Терминал \\ TERMINAL (FOR FIN.AUT.FRA.ITA.AUS.SUI) | |
| 54 | Зажим пластиковый для провода \\ CORD CLIP | |
| 55 | Наклейка Хитачи \\ HITACHI LABEL | |
| 55 | LABEL (RB 32) \\ LABEL (RB 32) (FOR CHAMPION) | |
| 56 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 | |
| *56 | Кембрик резиновый \\ CORD ARMOR D10.1 | |
| 57 | Провод электрический 3м \\ CORD ((CORD ARMOR D10.1)) | |
| *57 | Провод электрический 2.5M 2 X 0.75 H05VV-F W/O PLUG (NEW 500237Z) \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| *57 | Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.8) FOR INA.SUR.MAL.ITA.BEL.FRG.FRA.HOL.DEN.SWE.SAF) | |
| *57 | Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) | |
| *57 | Провод электрический \\ CORD ((CORD ARMOR D10.1) FOR SYR) | |
| *57 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D10.1) FOR AUS.FIN) | |
| *57 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D10.1) FOR OCEANIA) | |
| *57 | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) | |
| *57 | Провод электрический \\ CORD ((CORD ARMOR D10.1) FOR KOR) | |
| *57A | Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.8) FOR SIN) | |
| 57B | Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| 58 | СТАЛЬНОЙ ВИНТ М6Х22 ДРЕЛЬ ДВУРУЧНАЯ D13 \\ SPECIAL SCREW M6X22 (TILL NOV./2002 FOR 13VLR) | |
| 58A | Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 (TILL 11.2007) | |
| 58B | Шуруп крепежный M6X20 (левосторонний) \\ FLAT HD. SCREW (LEFT HAND) M6X20 (SINCE 12.2007) | |
| 59 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) (FOR CHAMPION) | |
| 601 | Крепление рукоятки \\ HANDLE JOINT | |
| 602 | Ограничительный стержень глубины \\ DEPTH STOPPER |
