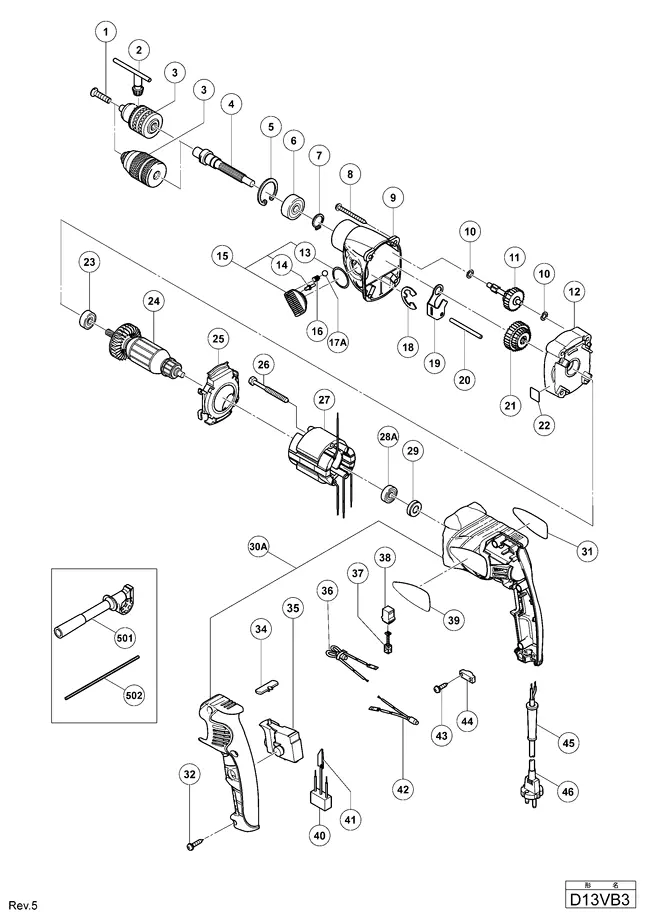

D13VB3 Деталировка
D13VB3 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 | |
| 2 | Ключ для патрона 13VLB-D.13VLR-D \\ CHUCK WRENCH FOR 13VLB-D.13VLR-D | |
| *3 | Зажимной патрон 13VLRB \\ DRILL CHUCK 13VLRB-D (INCLUD.1.2) | |
| *3 | Быстрозажимной патрон для дрели 13VLRE-N \\ DRILL CHUCK 13VLRE-N (W/O CHUCK WRENCH) | |
| 4 | Шпиндель электродрели \\ SPINDLE (D) | |
| 5 | Стопорное кольцо \\ RETAINING RING FOR D35 HOLE (10 PCS.) | |
| 6 | Подшипник шариковый 35 мм. \\ BALL BEARING 6202DDCMPS2L | |
| 7 | Стопорное кольцо 10шт \\ RETAINING RING FOR D15 SHAFT (10 PCS.) | |
| 8 | Фиксирующий шуруп Д5Х50 \\ TAPPING SCREW (W/FLANGE) D5X50 (BLACK) | |
| 9 | Корпус редуктора \\ GEAR COVER (A) | |
| 10 | Шайба металлическая (В) \\ WASHER (B) | |
| 11 | Зубчатое колесо редуктора \\ SECOND PINION AND GEAR SET | |
| 12 | Промежуточный корпус редуктора \\ INNER COVER (A) | |
| 13 | Сальник резиновый \\ O-RING (S-22) | |
| 14 | Штифт металлический \\ SHIFT PIN | |
| 15 | Ручка переключения режимов \\ SHIFT LEVER ASS\\\'Y (INCLUD.13.14) | |
| 16 | Пружина. работающ. на сжатие \\ SPRING (H) | |
| 17A | STEEL BALL D3.5 (10 PCS.) | |
| 18 | Стопорное кольцо \\ RETAINING RING (E-TYPE) FOR D15 SHAFT | |
| 19 | Переключающий рычаг редуктора \\ SHIFT ARM | |
| 20 | ШТИФТ МЕТАЛЛИЧЕСКИЙ D5. СТАЛЬ. ДЛЯ МОД.DV20VB2 \\ PIN D5 | |
| 21 | Зубчатая передача \\ GEAR SET | |
| 22 | LABEL (FOR SLIP CLUTCH) \\ LABEL (FOR SLIP CLUTCH) | |
| 23 | Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L | |
| *24 | Якорь электродвигателя \\ ARMATURE 110V | |
| *24 | Якорь электродвигателя 230 В. \\ ARMATURE 230V | |
| *24 | Якорь электродвигателя 240V \\ ARMATURE 240V | |
| 25 | Направляющая крыльчатки вентилятора \\ FAN GUIDE | |
| 26 | Шуруп крепежный М 4 Х 50 \\ HEX. HD. TAPPING SCREW D4X50 | |
| *27 | Статор электродвигателя \\ STATOR 110V | |
| *27 | Статор электродвигателя \\ STATOR 230V | |
| *27 | Статор электродвигателя 240V \\ STATOR 240V | |
| 28A | Подшипник шариковый 698VVC2 \\ BALL BEARING 698VVC2 | |
| 29 | Резиновая втулка для УШМ G12SR2 \\ RUBBER BUSHING | |
| 30A | Часть пластиковой рукоятки \\ HOUSING.HANDLE COVER SET | |
| 31 | NAME PLATE \\ NAME PLATE | |
| 32 | Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) | |
| 34 | Нажимная кнопка \\ PUSHING BUTTON | |
| 35 | Выключатель электрический 220 V \\ SWITCH (1P PILLAR TYPE) | |
| *36 | Дроссель \\ CHOKE COIL (BROWN) 220V-240V | |
| *36 | Дроссель 110 VOLT \\ CHOKE COIL (BROWN) 110V (FOR GBR (110V)) | |
| 37 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 38 | Держатель щеток \\ BRUSH HOLDER | |
| 39 | HITACHI LABEL \\ HITACHI LABEL | |
| 40 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR | |
| 41 | КОНТАКТ ЗАЗЕМЛЕНИЯ. МЕТАЛЛ. ДЛЯ МОД.W6V3 \\ EARTH TERMINAL | |
| *42 | Дроссель \\ CHOKE COIL (BLUE) 110V-240V | |
| *42 | Дроссель 110 VOLT \\ CHOKE COIL (BLUE) 110V (FOR GBR (110V)) | |
| 43 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 44 | Зажим для кабеля. \\ CORD CLIP | |
| 45 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 | |
| *46 | Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D8.8)) | |
| *46 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8) FOR FIN.NOR.SWE.DEN) | |
| *46 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR NZL.AUS) | |
| *46 | Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| *46 | Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| 501 | Боковая рукоятка \\ SIDE HANDLE | |
| 502 | Ограничитель глубины \\ DEPTH GAUGE |
