D13VG Деталировка

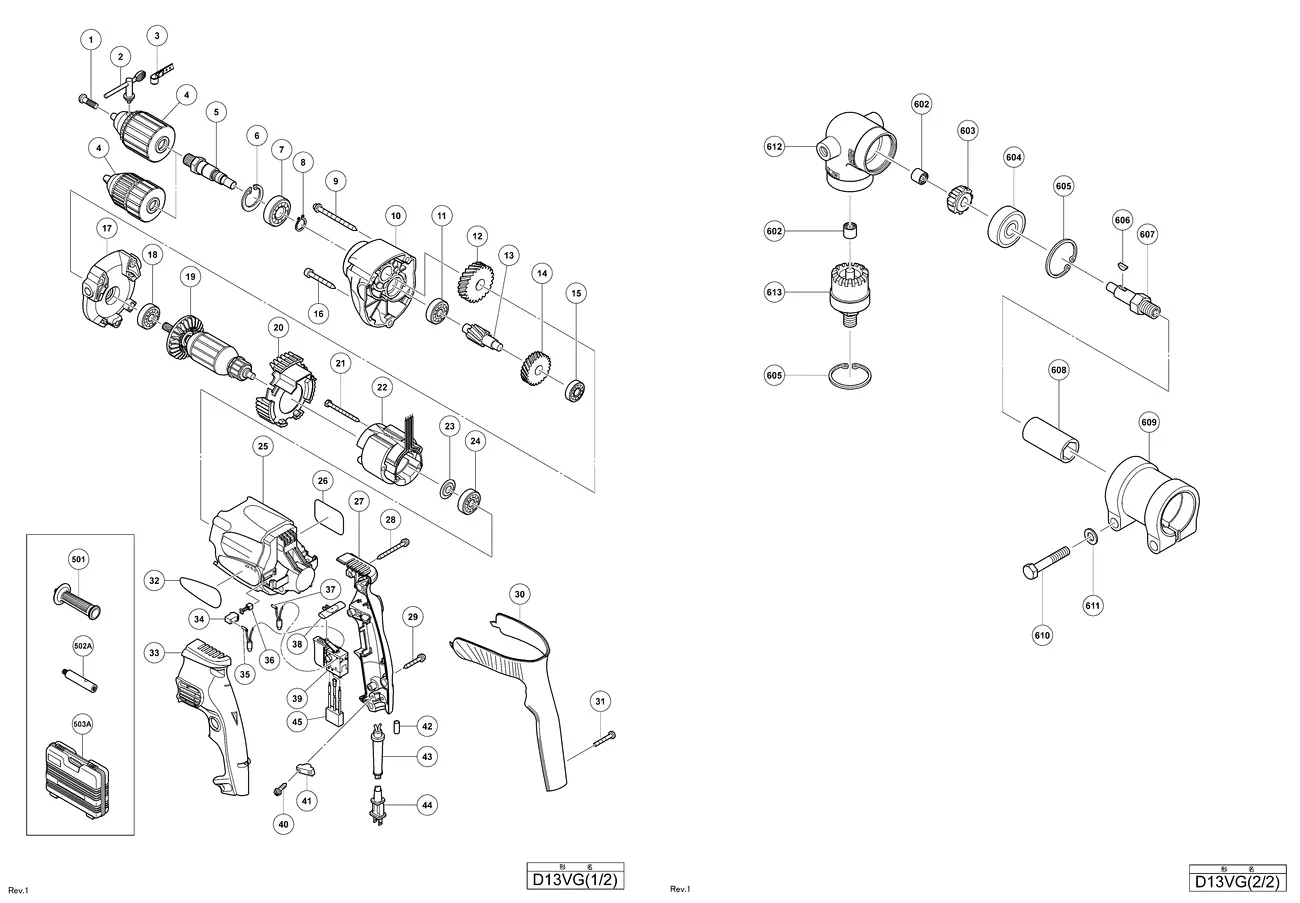

D13VG Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Стальной винт с левой резьбой М6Х23 \\ SPECIAL SCREW (LEFT HAND) M6X23 | |
| 2 | Специальный ключ \\ CHUCK WRENCH 13VLR-J | |
| 3 | Виниловая накладка на патрон \\ VINYL BAND | |
| 4 | Цанговый патрон 13VLR-J \\ DRILL CHUCK 13VLR-J (INCLUD.2) | |
| 4 | Цанговый патрон 13VLRD-N для дрели D13VF \\ DRILL CHUCK 13VLRD-N (W/O CHUCK WRENCH) | |
| 5 | Шпиндель электродрели \\ SPINDLE (A) | |
| 6 | Стопорное кольцо \\ RETAINING RING FOR D32 HOLE | |
| 7 | Подшипник шариковый 32 мм. \\ BALL BEARING 6002VVCMPS2L | |
| 8 | Стопорное кольцо 10шт \\ RETAINING RING FOR D15 SHAFT (10 PCS.) | |
| 9 | Шуруп фиксирующий D5X60 (OLD 994391) \\ TAPPING SCREW (W/FLANGE) D5X60 | |
| 10 | Корпус редуктора \\ GEAR COVER (A) | |
| 11 | Подшипник шариковый 22 мм. \\ BALL BEARING 627VVC2PS2L | |
| 12 | Зубчатое колесо редуктора \\ FINAL GEAR (C) | |
| 13 | Зубчатое колесо редуктора \\ SECOND PINION (C) | |
| 14 | Зубчатое колесо редуктора \\ FIRST GEAR | |
| 15 | Подшипник шариковый 17 мм. \\ BALL BEARING 606VVC2 | |
| 16 | Шуруп фиксирующий D5X40 (BLACK) \\ TAPPING SCREW D5X40 (BLACK) | |
| 17 | Промежуточная часть корпуса редуктора \\ INNER COVER | |
| 18 | Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L | |
| 19 | Якорь электродвигателя \\ ARMATURE ASS\\\'Y 110V-120V (INCLUD.18.23.24) | |
| *19 | Якорь электродвигателя 220-230В \\ ARMATURE 220V-230V | |
| *19 | Якорь электродвигателя 240V \\ ARMATURE 240V | |
| 20 | Направляющая крыльчатки \\ FAN GUIDE | |
| 21 | Шуруп крепежный D4X55 \\ HEX. HD. TAPPING SCREW D4X55 | |
| 22 | Статор электродвигателя 220V \\ STATOR 220V | |
| 22 | Статор электродвигателя \\ STATOR 120V | |
| *22 | Статор электродвигателя \\ STATOR 230V-240V | |
| 23 | Шайба стальная М10 \\ WASHER (A) | |
| 24 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 25 | Корпус электродвигателя \\ HOUSING | |
| 26 | NAME PLATE \\ NAME PLATE | |
| 27 | Часть рукоятки \\ HANDLE (B) | |
| 28 | Фиксирующий шуруп Д4Х35 \\ TAPPING SCREW (W/FLANGE) D4X35 (BLACK) | |
| 29 | Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) | |
| 30 | Резиновая накладка на рукоятку \\ GRIP COVER | |
| 31 | Шуруп D4X25 \\ SCREW (PLASTIC TIE) D4X25 | |
| 32 | HITACHI LABEL \\ HITACHI LABEL | |
| 33 | Рукоятка пластиковая \\ HANDLE (A) | |
| 34 | Держатель щеток \\ BRUSH HOLDER | |
| 35 | Провод соединительный 86L \\ INTERNAL WIRE (BLUE) 86L (FOR USA.CAN.HKG) | |
| 35 | Дроссель \\ CHOKE COIL (BLUE) 220V-240V (FOR AUS.NZL.EUROPE.CHN) | |
| 36 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 37 | Провод соединительный 86L \\ INTERNAL WIRE (BROWN) 86L (FOR USA.CAN.HKG) | |
| 37 | Дроссель \\ CHOKE COIL (BROWN) 220V-240V (FOR AUS.NZL.EUROPE.CHN) | |
| 38 | Нажимная кнопка выключателя \\ PUSHING BUTTON | |
| 39 | Переключатель электрический. 14 В для дрели D13VG \\ SWITCH (1P SCREW TYPE) W/LOCK (FOR USA.CAN) | |
| 39 | Выключатель 220 В \\ SWITCH (1P SCREW TYPE) W/LOCK (FOR AUS.NZL.EUROPE.CHN) | |
| 40 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 41 | Зажим для кабеля. \\ CORD CLIP | |
| 42 | Втулка пластиковая \\ TUBE (D) (FOR CORD) | |
| 43 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 (FOR CORD) | |
| 44 | Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) | |
| 44 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR CHN) | |
| *44 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR AUS.NZL) | |
| *44 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8) FOR NOR.DEN.SWE.FIN) | |
| *44 | Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D8.8) FOR EUROPE) | |
| *44 | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) | |
| *44 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR BRA) | |
| *44 | Провод соединительный \\ CORD ((CORD ARMOR D8.8) HKG) | |
| 45 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (EXCEPT FOR USA.CAN.HKG) | |
| 501 | Боковая рукоятка \\ SIDE HANDLE FOR M10 | |
| 502A | Металлический удлинитель рукоятки \\ HANDLE JOINT | |
| 503A | Корпус \\ CASE | |
| 601 | Угловое сверлильное приспособление \\ ANGLE ATTACHMENT ASS\\\'Y (INCLUD.603-614) | |
| 602 | Роликовый подшипник D 12 мм \\ NEEDLE BEARING (HK0810) | |
| 603 | Зубчатое колесо редуктора \\ PINION | |
| 604 | Подшипник шариковый 37 мм. \\ BALL BEARING 6301VVCMPS2L | |
| 605 | Стопорное кольцо \\ RETAINING RING FOR D37 HOLE | |
| 606 | Шпонка металлическая 3Х10 \\ WOODRUFF KEY 3X10 | |
| 607 | Шпиндель \\ SPINDLE | |
| 608 | Соединение \\ COUPLING | |
| 609 | Соединительная муфта \\ JOINT SLEEVE | |
| 610 | Болт M8X45 (10 PCS) \\ BOLT M8X45 (10 PCS.) | |
| 611 | Шайба. М 8. 10 шт. \\ WASHER M8 (10 PCS.) | |
| 612 | Боковое сверльное приспособление \\ ANGLE HEAD ASS\\\'Y (INCLUD.602) | |
| 613 | Шпиндель и шестерня в сборе \\ SPINDLE AND GEAR SET | |
| 614 | Ключ специальный 13/17MM \\ WRENCH 13/17MM | |
| 615 | Крючок для подвески шуруповерта \\ HOOK (A) |
