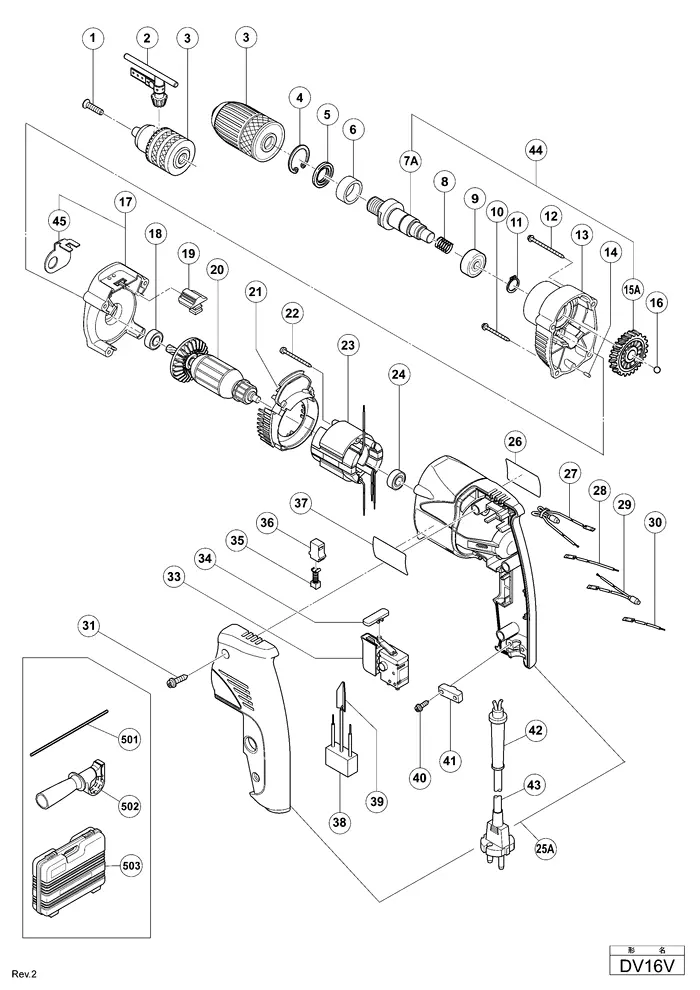

DV16V Деталировка
DV16V Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 |
| 2 |  |
Ключ для патрона 13VLB-D.13VLR-D \\ CHUCK WRENCH FOR 13VLB-D.13VLR-D |
| *3 |  |
Цанговый патрон 13VLRH-N \\ DRILL CHUCK 13VLRH-N (W/O CHUCK WRENCH) |
| 3 |  |
DRILL CHUCK 13VLRB-D INCLUD.2 SUPPLIED WITH ITEM NO.601 \\ DRILL CHUCK 13VLRB-D INCLUD.2 SUPPLIED WITH ITEM NO.601 |
| 4 |  |
Стопорное кольцо \\ RETAINING RING FOR D32 HOLE |
| 5 |  |
Пыльник \\ DUST SEAL |
| 6 |  |
Промежуточное кольцо \\ DISTANCE RING |
| 7A |  |
Стальной шпиндель \\ SPINDLE (SINCE 6.2004) |
| 8 |  |
Пружина спиральная. плоская \\ SPRING |
| 9 |  |
Подшипник шариковый 32 мм. \\ BALL BEARING 6002VVCMPS2L |
| 10 |  |
Фиксирующий шуруп Д4Х40 \\ TAPPING SCREW (W/FLANGE) D4X40 |
| 11 |  |
Стопорное кольцо 10шт \\ RETAINING RING FOR D15 SHAFT (10 PCS.) |
| 12 |  |
Шуруп крепежный D4X55 (W/FLANGE) \\ TAPPING SCREW (W/FLANGE) D4X55 |
| 13 |  |
Крышка корпуса редуктора \\ GEAR COVER |
| 14 |  |
Штифт \\ NEEDLE (B) |
| 15A |  |
Зубчатое колесо редуктора \\ GEAR (SINCE 6.2004) |
| 16 |  |
Шарик стальной. D 6.76. 10 шт. \\ STEEL BALL D6.35 (10 PCS.) |
| 17 |  |
Промежуточная часть корпуса редуктора \\ INNER COVER ASS\\\'Y (INCLUD.44) |
| 18 |  |
Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L |
| 19 |  |
Поворотная пластиковая рукоятка \\ CHANGE LEVER |
| *20 |  |
Якорь электродвигателя \\ ARMATURE 110V |
| *20 |  |
Якорь электродвигателя 120V \\ ARMATURE ASS\\\'Y 120V (INCLUD.18.24) |
| *20 |  |
Якорь электродвигателя 220 -240В \\ ARMATURE 220V-240V |
| 21 |  |
Направляющая крыльчатки вентилятора \\ FAN GUIDE |
| 22 |  |
Фиксирующий шуруп. М4Х50 \\ TAPPING SCREW D4X50 |
| *23 |  |
Статор электродвигателя \\ STATOR 110V |
| *23 |  |
Статор электродвигателя 120V \\ STATOR 120V |
| *23 |  |
Статор электродвигателя \\ STATOR 220V-230V |
| *23 |  |
Статор электродвигателя 240V \\ STATOR 240V |
| 24 |  |
Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L |
| 25A |  |
Крышка рукоятки корпуса с сборе (OLD 321622+321629) \\ HOUSING.HANDLE COVER SET |
| 26 |  |
NAME PLATE \\ NAME PLATE |
| *27 | Дроссель \\ CHOKE COIL (BROWN) 220V-240V (EXCEPT FOR USA.CAN) | |
| *27 | Дроссель 110 VOLT \\ CHOKE COIL (BROWN) 110V (FOR GBR (110V)) | |
| 28 | Провод соединительный \\ INTERNAL WIRE (BROWN) 100L (FOR USA.CAN.MEX) | |
| *29 | Дроссель \\ CHOKE COIL (BLUE) 110V-240V (EXCEPT FOR USA.CAN) | |
| *29 | Дроссель 110 VOLT \\ CHOKE COIL (BLUE) 110V (FOR GBR (110V)) | |
| 30 | Провод соединительный \\ INTERNAL WIRE (BLUE) 55L (FOR USA.CAN.MEX) | |
| 31 | Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) | |
| 33 | Выключатель кнопочный электрический. 220 В \\ SWITCH (1P PILLAR TYPE) | |
| 34 | Нажимная пластина кнопки \\ PUSHING BUTTON | |
| 35 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 36 | Держатель щеток \\ BRUSH HOLDER | |
| 37 | HITACHI LABEL \\ HITACHI LABEL | |
| 38 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (EXCEPT FOR USA.CAN) | |
| 39 | КОНТАКТ ЗАЗЕМЛЕНИЯ. МЕТАЛЛ. ДЛЯ МОД.W6V3 \\ EARTH TERMINAL (FOR NOISE SUPPRESSOR) | |
| 40 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| 41 | Зажим для кабеля. \\ CORD CLIP | |
| 42 | Кембрик. D- 8.8 \\ CORD ARMOR D8.8 | |
| *43 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8)) | |
| *43 | Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D8.8) FOR SAF.EUROPE) | |
| *43 | Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN.MEX) | |
| *43 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR AUS) | |
| *43 | Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) | |
| *43 | Провод электрический 2.5M 2 X 1.0 W/O PLUG (OLD 500396Z.971514Z.971675Z) \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) | |
| *43 | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) | |
| *43 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR CHN) | |
| *43 | Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR ARG) | |
| 44 | Шпиндель и зубчатое колесо в сборе \\ SPINDLE AND GEAR SET (INCLUD.7A.15A TILL 5.2004) | |
| 45 | Пластина переключения режимов \\ CHANGE PLATE | |
| 501 | Ограничитель глубины \\ DEPTH GAUGE | |
| 502 | Пластиковая боковая рукоятка для перфоратора DH24PC2 \\ SIDE HANDLE | |
| 503 | Корпус \\ CASE | |
| 601 | Зажимной патрон 13VLRB \\ DRILL CHUCK 13VLRB-D (INCLUD.1.602) | |
| 602 | Ключ для патрона \\ CHUCK WRENCH 10G | |
| 603 | Крючок \\ HOOK (A) | |
| 611 | Бита 16X160MM \\ DRILL BIT (B) D16.0X160 |
