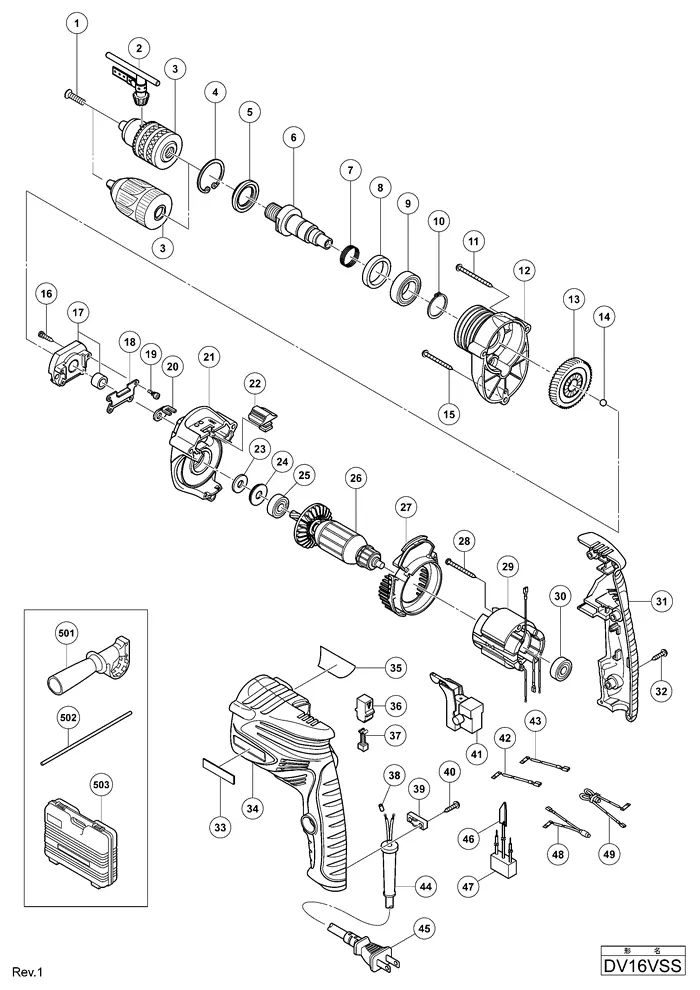

DV16VSS Деталировка
DV16VSS Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 | |
| 2 | Ключ для патрона 13VLB-D.13VLR-D \\ CHUCK WRENCH FOR 13VLB-D.13VLR-D | |
| 3 | DRILL CHUCK 13VLRC-D \\ DRILL CHUCK 13VLRC-D (INCLUD.2 SUPPLIED WITH ITEM NO.601) | |
| *3 | Цанговый патрон 13VLRJ-N \\ DRILL CHUCK 13VLRJ-N (W/O CHUCK WRENCH) | |
| 4 | Стопорное кольцо \\ RETAINING RING FOR D32 HOLE | |
| 5 | Пыльник \\ DUST SEAL | |
| 6 | Шпиндель \\ SPINDLE | |
| 7 | Пружина спиральная. плоская \\ SPRING | |
| 8 | Компенсационное кольцо \\ DISTANCE RING | |
| 9 | Подшипник шариковый 32 мм. \\ BALL BEARING 6002VVCMPS2L | |
| 10 | Стопорное кольцо 10шт \\ RETAINING RING FOR D15 SHAFT (10 PCS.) | |
| 11 | Шуруп крепежный с фланцем D4X60 \\ TAPPING SCREW (W/FLANGE) D4X60 (BLACK) | |
| 12 | Крышка редуктора \\ GEAR COVER | |
| 13 | Зубчатое колесо редуктора \\ GEAR | |
| 14 | Шарик стальной. D 6.76. 10 шт. \\ STEEL BALL D6.35 (10 PCS.) | |
| 15 | Фиксирующий шуруп D4X45 \\ TAPPING SCREW (W/FLANGE) D4X45 (BLACK) | |
| 16 | Шуруп крепежный D4X20 с шайбой \\ TAPPING SCREW (W/SP. WASHER) D4X20 | |
| 17 | Храповик в сборе \\ RATCHET | |
| 18 | Уплотнение \\ BUSHING | |
| 19 | Болт M3 \\ BOLT M3 | |
| 20 | Пластина переключения режимов \\ CHANGE PLATE | |
| 21 | Внутренняя крышка \\ INNER COVER | |
| 22 | Поворотная пластиковая рукоятка \\ CHANGE LEVER | |
| 23 | Войлочное уплотнение \\ FELT PACKING | |
| 24 | Шайба (A) \\ WASHER (A) | |
| 25 | Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L | |
| *26 | Якорь электродвигателя 110 VOLT NEW \\ ARMATURE 110V | |
| *26 | Якорь электродвигателя 120V \\ ARMATURE ASS\\\'Y 120V (INCLUD.25.30) | |
| *26 | Якорь электродвигателя 220-230В \\ ARMATURE 220V | |
| *26 | Якорь электродвигателя 230V-240V \\ ARMATURE 230V-240V | |
| 27 | Направляющая крыльчатки вентилятора \\ FAN GUIDE | |
| 28 | Фиксирующий шуруп. М4Х50 \\ TAPPING SCREW D4X50 | |
| *29 | Статор электродвигателя 110 VOLT NEW \\ STATOR 110V | |
| *29 | Статор электродвигателя 120V \\ STATOR 120V | |
| *29 | Статор электродвигателя 220-230В \\ STATOR 220V-240V | |
| 30 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 31 | Крышка рукоятки \\ HANDLE COVER | |
| 32 | Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) | |
| 33 | Наклейка Хитачи \\ HITACHI LABEL | |
| 34 | Корпус \\ HOUSING | |
| 35 | NAME PLATE \\ NAME PLATE | |
| 36 | Держатель щеток \\ BRUSH HOLDER | |
| 37 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 38 | Втулка пластиковая \\ TUBE (D) (FOR CORD) | |
| 39 | Зажим для кабеля. \\ CORD CLIP | |
| 40 | Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 | |
| *41 | Выключатель кнопочный \\ SWITCH AC250V | |
| *41 | Выключатель кнопочный 110 VOLT для GBR \\ SWITCH AC125V (FOR GBR (110V).USA.CAN.MEX.VEN.TPE) | |
| 42 | Провод соединительный (коричн) \\ INTERNAL WIRE (BROWN) (FOR USA.CAN.VEN.TPE.SYR.INA.HKG.KUW.IND.THA.SIN) | |
| 43 | Провод соединительный (синий) \\ INTERNAL WIRE (BLUE) (FOR USA.CAN.VEN.TPE.SYR.INA.HKG.KUW.IND.THA.SIN) | |
| 44 | Кембрик резиновый \\ CORD ARMOR D10.1 | |
| *45 | Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D10.1)) | |
| *45 | Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D10.1) FOR FIN.DEN.SWE.NOR) | |
| *45 | Провод электрический 2.5M 2 X 0.75 W/PLUG 13A/250V(NEW 500435Z) \\ CORD ((CORD ARMOR D10.1) FOR GBR (230V).KUW.HKG.SIN) | |
| *45 | Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D10.1) FOR GBR (110V)) | |
| *45 | Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D10.1) FOR URU.CHI) | |
| *45 | Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D10.1) FOR USA.CAN.MEX) | |
| *45 | Провод электрический 3м \\ CORD ((CORD ARMOR D10.1) FOR VEN) | |
| *45 | Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D10.1) FOR AUS.NZL) | |
| *45 | Провод электрический \\ CORD ((CORD ARMOR D10.1) FOR CHN.THA.PHI) | |
| *45 | Провод электрический 2.5M 2 X 0.75 H05VV-F W/O PLUG (NEW 500237Z) \\ CORD ((CORD ARMOR D10.1) FOR KOR) | |
| *45 | Провод электрический \\ CORD ((CORD ARMOR D10.1) FOR TPE) | |
| 46 | КОНТАКТ ЗАЗЕМЛЕНИЯ. МЕТАЛЛ. ДЛЯ МОД.W6V3 \\ EARTH TERMINAL (EXCEPT FOR USA.CAN.TPE.VEN.SYR.INA.THA.KUW.IND.THA.SIN) | |
| 47 | Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (EXCEPT FOR USA.CAN.VEN.TPE.SYR.INA.HKG.KUW.IND.THA.SIN) | |
| 48 | Дроссель в сборе \\ CHOKE COIL (BLUE) (EXCEPT FOR USA.CAN.VEN.TPE.SYR.INA.HKG.KUW.IND.THA.SIN) | |
| 49 | Дроссель в сборе \\ CHOKE COIL (BROWN) (EXCEPT FOR USA.CAN.VEN.TPE.SYR.INA.HKG.KUW.IND.THA.SIN) | |
| 501 | Пластиковая боковая рукоятка для перфоратора DH24PC2 \\ SIDE HANDLE | |
| 502 | Ограничитель глубины \\ DEPTH GAUGE | |
| 503 | Корпус \\ CASE | |
| 601 | Зажимной патрон 13VLRB \\ DRILL CHUCK 13VLRB-D (INCLUD.1.602) | |
| 602 | Ключ для патрона \\ CHUCK WRENCH 10G |
