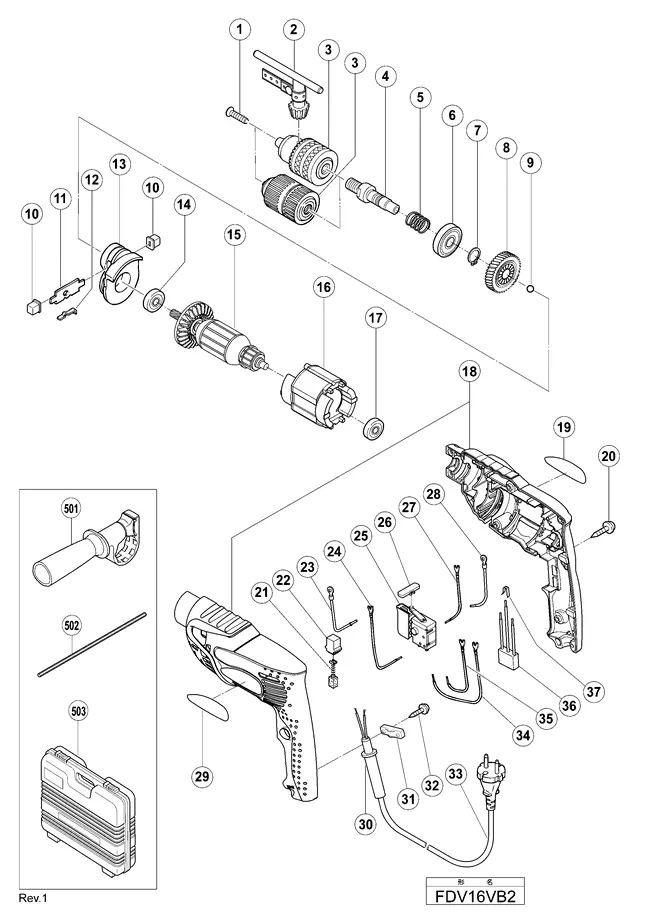

FDV16VB2 Деталировка
FDV16VB2 Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 |
| 2 |  |
Ключ для патрона 13VLB-D.13VLR-D \\ CHUCK WRENCH FOR 13VLB-D.13VLR-D |
| 3 |  |
DRILL CHUCK 13VLRB-D \\ DRILL CHUCK 13VLRB-D (INCLUD.2 SUPPLIED WITH ITEM NO.601) |
| *3 |  |
Цанговый патрон 13VLRJ-N \\ DRILL CHUCK 13VLRJ-N (W/O CHUCK WRENCH) |
| 4 |  |
Шпиндель электродрели \\ SPINDLE |
| 5 |  |
Пружина прижимная \\ SPRING |
| 6 |  |
Подшипник шариковый 32 мм. \\ BALL BEARING 6201VVCMPS2L |
| 7 |  |
Стопорное кольцо . D-12 мм.(10шт.) \\ RETAINING RING FOR D12 SHAFT (10 PCS.) |
| 8 |  |
Зубчатое колесо редуктора \\ GEAR |
| 9 |  |
Шарик стальной. D 4. 76. 10 шт. \\ STEEL BALL D4.76 (10 PCS.) |
| 10 |  |
Пластиковая поворотная рукоятка \\ CHANGE KNOB |
| 11 |  |
Подкладка под переключатель режимов \\ CHANGE PLATE |
| 12 |  |
Пружина \\ SPRING (A) |
| 13 |  |
Корпус редуктора дрели \\ HOLDER |
| 14 |  |
Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L |
| *15 |  |
Якорь электродвигателя \\ ARMATURE ASS\\\'Y 110V-127V (INCLUD.14.17) |
| *15 |  |
Якорь электродвигателя 220 В. \\ ARMATURE 220V-230V |
| *15 |  |
Якорь электродвигателя 230V-240V \\ ARMATURE 230V-240V (FOR KUW.AUS) |
| *16 |  |
Статор электродвигателя \\ STATOR 100V-127V |
| *16 |  |
Статор электродвигателя 220-230В \\ STATOR 220V |
| *16 |  |
Статор электродвигателя 220В \\ STATOR 230V-240V |
| 17 |  |
Подшипник шариковый 19 мм. \\ BALL BEARING 626VVC2PS2L |
| *18 |  |
Корпус пластиковый \\ HOUSING (A).(B) SET (GREEN) |
| *18 |  |
Корпус электродвигателя \\ HOUSING (A).(B) SET (MOSS GREEN) |
| 19 |  |
NAME PLATE \\ NAME PLATE |
| 20 |  |
Шуруп фиксирующий D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) |
| 21 |  |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) |
| *22 |  |
Держатель щеток \\ BRUSH HOLDER |
| *22 |  |
Держатель щеток \\ BRUSH HOLDER (FOR USA.CAN.MEX) |
| *23 |  |
Дроссель \\ CHOKE COIL (BLUE) (FOR NZL.AUS.SAF.EUROPE.SUI.GBR (230V).CHN) |
| *23 |  |
Дроссель \\ CHOKE COIL (BLUE) (FOR TPE) |
| *23 |  |
Провод соединительный 110 VOLT \\ INTERNAL WIRE (BLUE) (FOR THA.INA.IND.SIN.KUW.HKG.GBR (110V).BRA) |
| *23 | Провод соединительный 220В \\ INTERNAL WIRE (BLUE) (FOR USA.CAN.MEX) | |
| 24 | Провод соединительный 220В \\ INTERNAL WIRE (WHITE) | |
| 25 | Выключатель кнопочный электрический. 220 В \\ SWITCH (1P PILLAR TYPE) | |
| 26 | Нажимная пластина кнопки \\ PUSHING BUTTON | |
| 27 | Провод соединительный 220В \\ INTERNAL WIRE (BLACK) | |
| *28 | Дроссель \\ CHOKE COIL (BROWN) (FOR NZL.AUS.SAF.EUROPE.SUI.GBR (230V).CHN) | |
| *28 | Дроссель \\ CHOKE COIL (BROWN) (FOR TPE) | |
| *28 | Провод соединительный 110 VOLT \\ INTERNAL WIRE (BROWN) (FOR THA.INA.IND.SIN.KUW.HKG.GBR (110V).BRA) | |
| *28 | Провод соединительный 220В \\ INTERNAL WIRE (BROWN) (FOR USA.CAN.MEX) | |
| 29 | HITACHI LABEL \\ HITACHI LABEL | |
| *30 | Кембрик резиновый . резина. для дрели ударной FDV16VB2 \\ CORD ARMOR D7.2 | |
| *30 | Кембрик резиновый Д 8.8 мм \\ CORD ARMOR D8.8 | |
| 31 | Зажим пластиковый для провода \\ CORD CLIP | |
| 32 |  |
Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) |
| *33 |  |
Провод соединительный \\ CORD |
| *33 |  |
Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D8.8) FOR INA.IND.SAF.EUROPE) |
| *33 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.8) FOR SIN.KUW) |
| *33 |  |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR NZL.AUS) |
| *33 |  |
Провод соединительный \\ CORD ((CORD ARMOR D7.2) FOR HKG.GBR (230V)) |
| *33 |  |
Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN.MEX) |
| *33 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) |
| *33 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR TPE) |
| *33 |  |
Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) |
| *33 |  |
Провод электрический \\ CORD ((CORD ARMOR D7.2) FOR CHN) |
| *33 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR BRA) |
| 34 |  |
Провод соединительный 220В \\ INTERNAL WIRE (GRAY) |
| 35 |  |
Провод соединительный (A) \\ INTERNAL WIRE (A) (RED) |
| 36 |  |
Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (FOR NZL.AUS.SAF.EUROPE.SUI.TPE.GBR.CHN) |
| 37 |  |
Контакт заземления \\ EARTH TERMINAL (FOR NOISE SUPPRESSOR) |
| 501 |  |
Пластиковая боковая рукоятка для перфоратора DH24PC2 \\ SIDE HANDLE |
| 502 |  |
Ограничитель глубины \\ DEPTH GAUGE |
| 503 |  |
Пластиковый кейс \\ CASE |
| 601 |  |
Зажимной патрон 13VLRB \\ DRILL CHUCK 13VLRB-D (INCLUD.602) |
| 602 |  |
Ключ для патрона \\ CHUCK WRENCH 10G |
| 603 |  |
Пластиковый кейс \\ CASE |
| 604 |  |
Набор бит (NO.1.2.3) 70L \\ + DRIVER BIT SET (NO.1.2.3) 65L (INCLUD.605-607) |
| 605 |  |
Бита NO.1 65L (OLD 955670) (NEW 752381) \\ + DRIVER BIT NO.1 65L |
| 606 |  |
Бита NO.2 65L (OLD 955654) (NEW 752382) \\ + DRIVER BIT NO.2 65L |
| 607 |  |
Бита NO.3 65L (OLD 955655) (NEW 752383) \\ + DRIVER BIT NO.3 65L |
| 608 |  |
Набор бит (4.5.6MM) 50L \\ - DRIVER BIT SET (4.5.6MM) 50L (INCLUD.609-611) |
| 609 |  |
Бита для шуруповерта (B) 4MMX50 \\ - DRIVER BIT (B) 4MMX50 |
| 610 |  |
Бита для шуруповерта (B) 5MMX50 \\ - DRIVER BIT (B) 5MMX50 |
| 611 |  |
Бита для шуруповерта (B) 6MMX50 \\ - DRIVER BIT (B) 6MMX50 |
