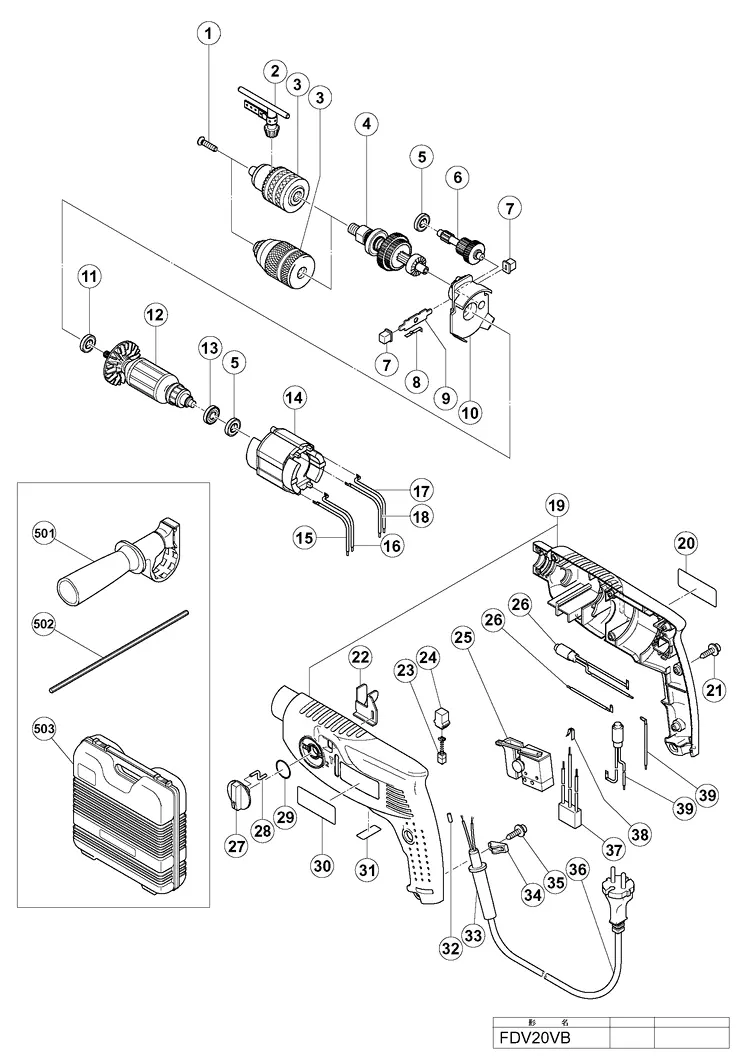

FDV20VB Деталировка
FDV20VB Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25 | |
| 2 | Ключ для патрона 13VLB-D.13VLR-D \\ CHUCK WRENCH FOR 13VLB-D.13VLR-D (FOR 13VLRB-D) | |
| 3 | DRILL CHUCK 13VLRB-D \\ DRILL CHUCK 13VLRB-D (INCLUD.2) | |
| *3 | Быстрозажимной патрон для дрели 13VLRE-N \\ DRILL CHUCK 13VLRE-N (W/O CHUCK WRENCH) | |
| 4 | Шпиндель стальной М 1/2-20 \\ SPINDLE AND GEAR SET | |
| 5 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| 6 | Зубчатое колесо. стальное. литое \\ SECOND PINION | |
| 7 | Пластиковая поворотная рукоятка \\ CHANGE KNOB | |
| 8 |  |
Пружина \\ SPRING (A) |
| 9 |  |
Реверсный кнопка - переключатель для ударной дрели \\ CHANGE PLATE |
| 10 |  |
HOLDER |
| 11 |  |
Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L |
| *12 |  |
ARMATURE ASS\\\'Y 110V-115V (INCLUD.5.11.13) |
| *12 |  |
Якорь электродвигателя 220 В. \\ ARMATURE 220V-230V |
| *12 |  |
ARMATURE 240V |
| 13 |  |
Противопылевое уплотнение \\ DUST SEAL |
| *14 |  |
STATOR 110V-115V |
| *14 |  |
Статор электродвигателя \\ STATOR 220V-230V |
| *14 |  |
STATOR 240V |
| 15 |  |
Провод соединительный (B) \\ INTERNAL WIRE (B) (GRAY) |
| 16 |  |
INTERNAL WIRE (WHITE) |
| 17 |  |
INTERNAL WIRE (RED) |
| 18 |  |
Провод соединительный (C) \\ INTERNAL WIRE (C) (BLACK) |
| *19 |  |
Пластиковый корпус \\ HOUSING (A).(B) SET (MOSS GREEN) |
| *19 |  |
HOUSING (A).(B) SET (OFF BLACK GREEN) |
| 20 |  |
NAME PLATE \\ NAME PLATE |
| 21 |  |
Шуруп фиксирующий D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) |
| 22 |  |
Внутреняя опора переключателя \\ SHIFT ARM |
| 23 |  |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) |
| 24 |  |
Держатель щеток \\ BRUSH HOLDER |
| *25 |  |
SPEED CONTROL SWITCH (2P) 100V-115V |
| *25 |  |
Выключатель автоматический 10А \\ SPEED CONTROL SWITCH (2P) 220V-240V |
| *26 |  |
Провод соединительный \\ INTERNAL WIRE (BROWN) |
| *26 |  |
CHOKE COIL (BROWN) (FOR CHN.SAF.EUROPE.OCEANIA) |
| 27 |  |
Ползунок переключателя режимов \\ SHIFT LEVER |
| 28 |  |
Поворотный шток переключателя \\ SHIFT PIN |
| 29 |  |
Уплотнительное кольцо \\ O-RING (S-12) |
| 30 |  |
HITACHI LABEL \\ HITACHI LABEL |
| 31 |  |
LABEL \\ LABEL |
| 32 |  |
Втулка пластиковая \\ TUBE (D) (FOR CORD) |
| *33 |  |
Кембрик резиновый . резина. для дрели ударной FDV16VB2 \\ CORD ARMOR D7.2 |
| *33 |  |
Кембрик резиновый Д 8.8 мм \\ CORD ARMOR D8.8 |
| 34 |  |
Зажим пластиковый для провода \\ CORD CLIP |
| 35 |  |
Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) |
| *36 |  |
Провод соединительный \\ CORD |
| *36 |  |
Кабель электрический 220В 2.5M 2 X 0.75 \\ CORD ((CORD ARMOR D8.8) FOR CHN.SAF.EUROPE) |
| *36 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.8) FOR KUW.SIN) |
| *36 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SYR.CHI) |
| *36 |  |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR OCEANIA) |
| *36 |  |
Провод электрический 2.5M 2 X 0.75 W/PLUG 13A/250V(NEW 500435Z) \\ CORD ((CORD ARMOR D7.2) FOR GBR) |
| *36 |  |
Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) |
| 37 |  |
Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR (FOR CHN.SAF.EUROPE.OCEANIA) |
| 38 |  |
Контакт заземления \\ EARTH TERMINAL (FOR NOISE SUPPRESSOR) |
| *39 |  |
Провод соединительный \\ INTERNAL WIRE (BLUE) |
| *39 |  |
CHOKE COIL (BLUE) (FOR CHN.SAF.EUROPE.OCEANIA) |
| 501 |  |
Пластиковая боковая рукоятка для перфоратора DH24PC2 \\ SIDE HANDLE |
| 502 |  |
Ограничитель глубины \\ DEPTH GAUGE |
| 503 |  |
CASE |
| 608 | Бита 16X160MM \\ DRILL BIT (B) D16.0X160 | |
| 610 | SILICONE RUBBER |
