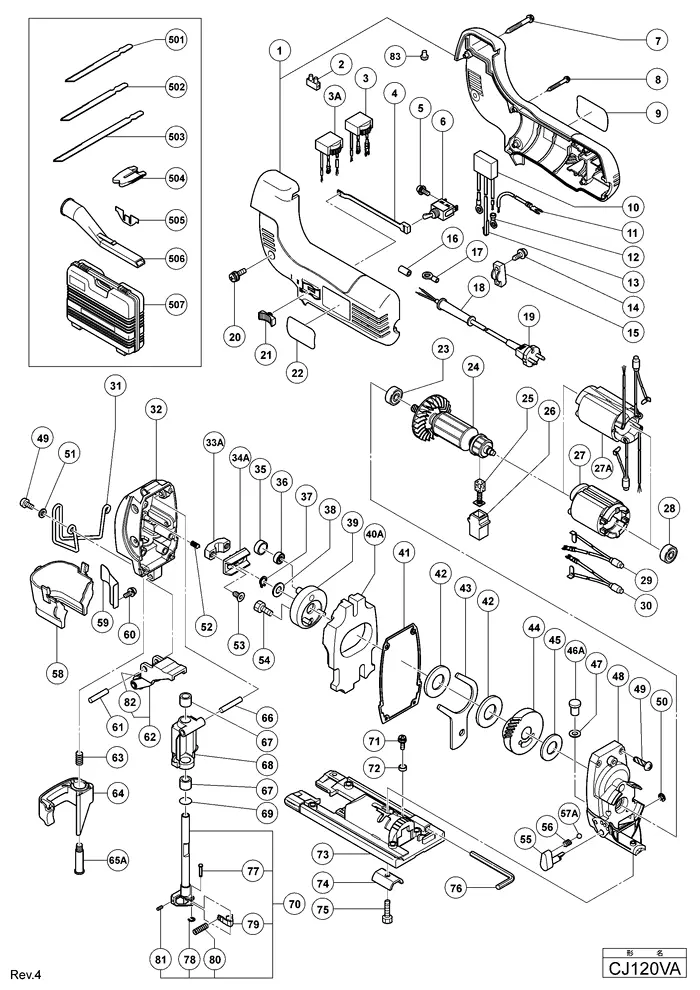

CJ120VA Деталировка
CJ120VA Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 |  |
Корпус электролобзика пластиковый \\ HOUSING (A).(B) SET |
| 2 |  |
Зажим для внутренней проводки \\ PILLAR TERMINAL |
| *3 |  |
Блок электронный регулятора напряжения \\ CONTROLLER CIRCUIT 110V |
| *3 |  |
Блок электронный регулятора напряжения 110В \\ CONTROLLER CIRCUIT 120V |
| *3 |  |
Блок электронный регулятора напряжения \\ CONTROLLER CIRCUIT 230V-240V ((TILL 12.2010)) |
| 3A |  |
CONTROLLER 220V-240V ((SINCE 02.2011)) |
| 4 |  |
Тяга направляющей \\ SLIDE BAR |
| 5 |  |
Шуруп фиксирующий М3.5Х6 \\ MACHINE SCREW (W/WASHER) M3.5X6 |
| 6 |  |
Переключатель автоматический \\ SWITCH (1P SCREW TYPE) |
| 7 |  |
Шуруп крепежный D4X30 с фланцем \\ TAPPING SCREW (W/FLANGE) D4X30 (BLACK) |
| 8 |  |
Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) |
| 9 |  |
NAME PLATE \\ NAME PLATE |
| 10 |  |
Конденсатор для подавления эл.помех \\ NOISE SUPPRESSOR |
| 11 |  |
Провод соединительный \\ INTERNAL WIRE ((TILL 12.2010)) |
| 12 |  |
Блок контактов \\ TERMINAL |
| 13 |  |
Контакт заземления \\ EARTH TERMINAL |
| 14 |  |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
| 15 |  |
Зажим пластиковый для провода \\ CORD CLIP |
| 16 |  |
Втулка пластиковая \\ TUBE (D) (FOR CORD) |
| 17 |  |
Зажим для контактов проводов \\ TERMINAL |
| 18 |  |
Кембрик. D- 8.8 \\ CORD ARMOR D8.8 |
| *19 |  |
Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.8)) |
| *19 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.8) FOR SIN) |
| *19 |  |
Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.8) FOR NZL.SAF.EUROPE) |
| *19 |  |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.8) FOR AUS) |
| *19 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) |
| *19 |  |
Провод электрический 2.5M 2 X 1.0 W/O PLUG (OLD 500396Z.971514Z.971675Z) \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) |
| *19 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.8) FOR SUI) |
| *19 |  |
Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) |
| 20 |  |
Фиксирующий шуруп М4Х10 \\ SEAL LOCK SCREW (W/WASHER) M4X10 |
| 21 |  |
Пластиковый ползунок выключателя \\ SLIDE KNOB |
| 22 |  |
HITACHI LABEL \\ HITACHI LABEL |
| 23 | Подшипник шариковый 22 мм. \\ BALL BEARING 608DDW | |
| *24 | Якорь электродвигателя \\ ARMATURE ASS\\\'Y 110V-120V (INCLUD.23.28) | |
| *24 | Якорь электродвигателя 220 В. \\ ARMATURE 230V | |
| *24 | Якорь электродвигателя 240V \\ ARMATURE 240V | |
| 25 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 26 | Держатель щеток \\ BRUSH HOLDER | |
| *27 | Статор электродвигателя \\ STATOR 110V-120V | |
| *27 | Статор электродвигателя \\ STATOR 220V-240V ((TILL 12.2010)) | |
| *27A | STATOR 220V-240V ((SINCE 02.2011) FOR SIN) | |
| *27A |  |
STATOR 220V-240V ((SINCE 02.2011) FOR EUROPE.SAF) |
| 28 |  |
Подшипник шариковый 22 мм. \\ BALL BEARING 608DDC2PS2L |
| 29 |  |
Дроссель \\ CHOKE COIL ((TILL 12.2010)) |
| 30 |  |
Дроссель \\ CHOKE COIL ((TILL 12.2010)) |
| 31 |  |
Скоба ограничителя \\ GUARD BAR |
| 32 |  |
Корпус редуктора \\ UPPER COVER |
| 33A |  |
Прижимная пластина редуктора \\ CONNECTOR HOLDER |
| 34A |  |
Прижимная пластина редуктора \\ CONNECTOR |
| 35 |  |
Стальная соединительная втулка \\ CONNECTING PIECE |
| 36 |  |
Подшипник. игольчатый. D-6 мм \\ NEEDLE BEARING NTN K6X9X8T2 |
| 37 |  |
Стопорное кольцо \\ RETAINING RING FOR D8 SHAFT |
| 38 |  |
Шайба металлическая \\ WASHER (B) |
| 39 |  |
Держатель противовеса \\ WEIGHT HOLDER |
| 40A |  |
Противовес передаточного механизма \\ BALANCE WEIGHT |
| 41 |  |
Прокладка из бумажной массы. пропитанная \\ PACKING |
| 42 |  |
Шайба металлическая \\ WASHER (A) |
| 43 |  |
Противовес редуктора \\ ORBITAL CAM |
| 44 |  |
Зубчатое колесо. стальное. литое \\ GEAR |
| 45 |  |
Шайба металлическая \\ WASHER (A) |
| 46A |  |
Стальной штифт \\ ORBITAL PIN |
| 47 |  |
Войлочная прокладка для лобзика CJ120V \\ FELT |
| 48 |  |
Стальной корпус редуктора \\ GEAR COVER |
| 49 |  |
Фиксирующий шуруп М4Х12 \\ MACHINE SCREW M4X12 (10 PCS.) |
| 50 |  |
Кольцо резиновое уплотнительное \\ RETAINING RING (E-TYPE) FOR D5 SHAFT |
| 51 |  |
Шайба металлическая М4. 10 шт. \\ WASHER M4 (10 PCS.) |
| 52 |  |
Фиксирующая пружина \\ SPRING |
| 53 |  |
Стальной шуруп М5Х10 \\ SEAL LOCK FLAT HD. SCREW M5X10 |
| 54 |  |
Фиксирующий болт М5Х12 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X12 |
| 55 |  |
Ручка переключения режимов \\ CHANGE KNOB |
| 56 |  |
Прижимная пружина \\ SPRING (C) |
| 57A |  |
STEEL BALL 5/32 (10 PCS.) |
| 58 |  |
Пластиковая защитная крышка \\ CHIP COVER |
| 59 |  |
Ограничительная пластина \\ FENCE |
| 60 |  |
Винт. М 4 Х 8 \\ MACHINE SCREW (W/SP. WASHER) M4X8 |
| 61 |  |
Штифт стальной Д5Х19.8 \\ NEEDLE D5X19.8 |
| 62 |  |
Держатель направляющего ролика \\ ROLLER HOLDER ASS\\\'Y (INCLUD.82) |
| 63 |  |
Возвратная пружина рычага \\ LEVER SPRING |
| 64 |  |
Стальной рычаг \\ LEVER |
| 65A |  |
Опорный штифт зажима \\ LEVER BOLT |
| 66 |  |
Штифт металлический Д6 \\ PIN D6 |
| 67 |  |
Втулка металлическая \\ METAL (C) |
| 68 |  |
Фиксирующая втулка плунжера \\ PLUNGER HOLDER ASS\\\'Y (INCLUD.67.69) |
| 69 |  |
Уплотнительное кольцо \\ O-RING (P-16) |
| 70 |  |
Стальной подъемный шток \\ PLUNGER ASS\\\'Y (INCLUD.77-81) |
| 71 |  |
Фиксирующий шуруп М4Х8 \\ MACHINE SCREW (W/WASHER) M4X8 (BLACK) |
| 72 |  |
Резиновое уплотнение подшипника \\ RUBBER BUSHING |
| 73 |  |
База из аллюм. сплава \\ BASE |
| 74 |  |
Металлический стопор базы \\ BASE LOCKER |
| 75 |  |
Болт крепежный М5Х14. 10 шт. \\ HEX. SOCKET HD. BOLT M5X14 (10 PCS.) |
| 76 |  |
Ключ-шестигранник 4 мм \\ HEX. BAR WRENCH 4MM |
| 77 |  |
Штифт металлический \\ PIN |
| 78 | Стопорное кольцо \\ RETAINING RING (E-TYPE) FOR D1.2 SHAFT | |
| 79 | Направляющая пластина плунжера \\ SET PIECE | |
| 80 | Прижимная пружина \\ SET SPRING | |
| 81 | Штифт металлический. D - 2 Х 5 \\ ROLL PIN D2X5 | |
| 82 | Направляющий ролик \\ BLADE ROLLER | |
| 83 | Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) ((SINCE 02.2011)) | |
| 501 |  |
BLADES NO.123X \\ BLADES NO.123X |
| 502 |  |
BLADES NO.41 \\ BLADES NO.41 |
| 503 |  |
BLADES NO.42 \\ BLADES NO.42 |
| 504 |  |
Вставка от скола \\ TABLE INSERT |
| 505 |  |
Ограничитель пластиковый \\ SHUTTER |
| 506 |  |
Пылеотвод \\ DUST COLLECTOR |
| 507 |  |
Корпус \\ CASE |
| 605 |  |
Лезвия для лобзика \\ JIG SAW BLADES NO.97 FOR STAINLESS(5PCS) |
| 606 |  |
Лезвия для лобзика NO.11 (5 PCS.) \\ JIG SAW BLADES NO.11 (5 PCS.) |
| 607 |  |
Лезвия для лобзика NO.12 (5 PCS.) \\ JIG SAW BLADES NO.12 (5 PCS.) |
| 608 |  |
Лезвия для лобзика 15 (NEW 750012) \\ JIG SAW BLADES NO.15 (5 PCS.) |
| 609 |  |
Лезвия для лобзика 16 (NEW 750007) \\ JIG SAW BLADES NO.16 (5 PCS.) |
| 610 |  |
Лезвия для лобзика N21 (NEW 750020) \\ JIG SAW BLADES NO.21 (5 PCS.) |
| 611 |  |
Лезвия для лобзика N.22 (NEW 750018) \\ JIG SAW BLADES NO.22 (5 PCS.) |
| 612 |  |
Паралельный упор \\ GUIDE |
| 613 |  |
Подкладка базы эл.лобзика (металл) \\ SUB BASE (A) SET (STEEL) (INCLUD.615) |
| 614 |  |
Подкладка базы эл.лобзика (пластик) \\ SUB BASE (B) SET (PLASTIC) (INCLUD.615) |
| 615 |  |
Болт крепежный \\ SPECIAL BOLT |
| 616 |  |
Лезвия для лобзика (LONG) 185L (3PCS.) \\ JIG SAW BLADES (LONG) 185L (3PCS.) |
