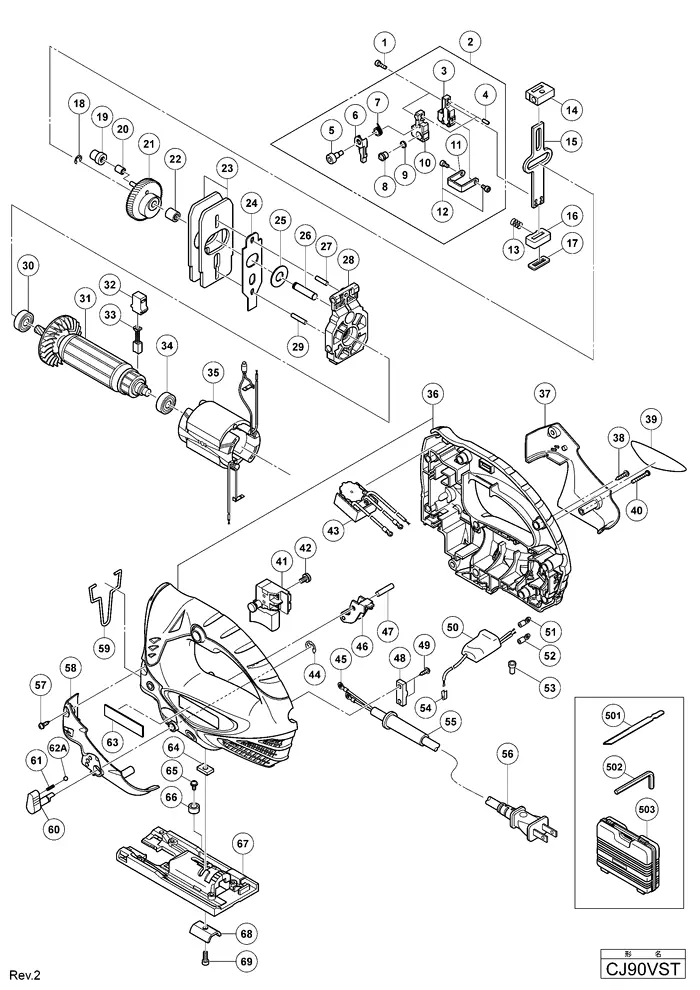

CJ90VST Деталировка
CJ90VST Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | Болт крепежный M3X10 NEW JUL \\ SEAL LOCK HEX. SOCKET HD. BOLT M3X10 | |
| 2 | Фиксатор лезвия \\ BLADE HOLDER ASS\\\'Y (INCLUD.3-12) | |
| 3 | Держатель лезвия (A) \\ BLADE HOLDER (A) | |
| 4 | Штифт D3 \\ PIN D3 | |
| 5 | Болт специальный M4 \\ SPECIAL BOLT M4 | |
| 6 | Рычаг (A) \\ LEVER (A) | |
| 7 | Пружина (D) \\ SPRING (D) | |
| 8 | Держатель штифта (B) \\ HOLDER PIN (B) | |
| 9 | Пружина (B) \\ SPRING (B) | |
| 10 | Держатель лезвия (B) \\ BLADE HOLDER (B) | |
| 11 | Держатель пластины \\ HOLDER PLATE | |
| 12 | Болт фиксирующий M3X6 \\ SEAL LOCK HEX. SOCKET HD. BOLT M3X6 | |
| 13 | Пружина \\ SPRING | |
| 14 | Держатель плунжера (А) \\ PLUNGER HOLDER (A) | |
| 15 | Плунжер \\ PLUNGER | |
| 16 | Держатель плунжера (В) \\ PLUNGER HOLDER (B) | |
| 17 | Уплотнительная прокладка \\ PACKING | |
| 18 | Стопорное кольцо \\ RETAINING RING FOR D7 SHAFT | |
| 19 | Соединительный элемент (A) \\ CONNECTING PIECE (A) | |
| 20 | Подшипник игольчатый \\ NEEDLE BEARING | |
| 21 | Зубчатое колесо редуктора \\ GEAR | |
| 22 | Подшипник игольчатый \\ NEEDLE BEARING | |
| 23 | Противовес балансира \\ BALANCE WEIGHT | |
| 24 | Кулиса металлическая \\ ORBITAL CAM | |
| 25 | Шайба металлическая \\ WASHER (A) | |
| 26 | Шпиндель \\ SPINDLE | |
| 27 | Ролик игольчатый \\ NEEDLE ROLLER | |
| 28 | Держатель редуктора \\ GEAR HOLDER ASS\\\'Y (INCLUD.26.27.29) | |
| 29 | Ролик металлический. D4 Х 20 \\ NEEDLE ROLLER D4X20 | |
| 30 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| *31 | Якорь электродвигателя 110 VOLT NEW \\ ARMATURE 110V | |
| *31 | Якорь электродвигателя 120V-127V \\ ARMATURE ASS\\\'Y 120V-127V (INCLUD.30.34) | |
| *31 | Якорь электродвигателя 220-240 VOLT NEW AUG \\ ARMATURE 220V-240V | |
| 32 | Держатель щеток \\ BRUSH HOLDER | |
| 33 | Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) | |
| 34 | Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L | |
| *35 | Статор электродвигателя 110V \\ STATOR 110V | |
| *35 | Статор электродвигателя 110 VOLT NEW \\ STATOR 110V (FOR TPE.GBR (110V)) | |
| *35 | Статор электродвигателя 120V \\ STATOR 120V | |
| *35 | Статор электродвигателя 220-240 VOLT NEW AUG \\ STATOR 220V-240V | |
| *35 | Статор электродвигателя 220V-240V \\ STATOR 220V-240V (FOR BRA.PAN (220V).THA.INA.SIN.HKG.KUW.IND) | |
| 36 | Корпус электродвигателя (А+В части) \\ HOUSING (A).(B) SET | |
| 37 | Боковая крышка (B) \\ SIDE COVER (B) | |
| 38 | Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) | |
| 39 |  |
NAME PLATE \\ NAME PLATE |
| 40 |  |
Шуруп крепежный M4X30 (черн) \\ MACHINE SCREW M4X30 (BLACK) |
| 41 |  |
Выключатель кнопочный 220В \\ SWITCH (E) (1P SCREW TYPE) W/LOCK (INCLUD.42) |
| 42 |  |
Шуруп фиксирующий М3.5Х6 \\ MACHINE SCREW (W/WASHER) M3.5X6 |
| *43 |  |
Контроллер 110 VOLT \\ CONTROLLER 110V |
| *43 |  |
Контроллер 120V-127V \\ CONTROLLER 120V-127V |
| *43 |  |
Блок электронный 220-230В \\ CONTROLLER 220V-230V |
| *43 |  |
Контроллер 240V \\ CONTROLLER 240V |
| 44 |  |
Кольцо резиновое уплотнительное \\ RETAINING RING (E-TYPE) FOR D5 SHAFT |
| 45 |  |
Зажим для контактов проводов \\ TERMINAL |
| 46 |  |
Держатель ролика \\ ROLLER HOLDER |
| 47 |  |
Ролик игольчатый \\ NEEDLE ROLLER |
| 48 |  |
Зажим пластиковый для провода \\ CORD CLIP |
| 49 |  |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
| 50 |  |
Варистор \\ VARISTOR (FOR TPE.NZL.AUS.GBR.SAF.EUROPE.FIN NOR.SWE.DEN.AUT.TUR.SUI.CHN.LIB) |
| 51 |  |
Блок контактов \\ TERMINAL (FOR TPE.NZL.AUS.GBR.SAF.EUROPE.FIN NOR.SWE.DEN.AUT.TUR.SUI.CHN.LIB) |
| 52 |  |
Соединительные контакты М3.5 (10шт) \\ TERMINAL (A) M3.5 (10 PCS.) |
| 53 |  |
Зажимные контакты проводов (10шт) \\ CONNECTOR 50091 (10 PCS.) |
| 54 |  |
Контакт заземления \\ EARTH TERMINAL (FOR TPE.NZL.AUS.GBR.SAF.EUROPE.FIN NOR.SWE.DEN.AUT.TUR.SUI.CHN.LIB) |
| *55 |  |
Кембрик резиновый Д8.2 \\ CORD ARMOR D8.2 |
| *55 |  |
Кембрик D10.2 \\ CORD ARMOR D10.2 |
| *56 |  |
Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.2)) |
| *56 |  |
Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D8.2) FOR FIN.NOR.SWE.DEN) |
| *56 |  |
Провод электрический FOR USA/CAN \\ CORD ((CORD ARMOR D8.2) FOR USA.CAN.PAN(120V).MEX) |
| *56 |  |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.2) FOR NZL.AUS) |
| *56 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR THA.CHN) |
| *56 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR GBR (230V).HKG) |
| *56 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F W/PLUG 13A/250V (OLD 500223Z) \\ CORD ((CORD ARMOR D8.2) FOR SIN.KUW) |
| *56 |  |
Провод электрический \\ CORD ((CORD ARMOR D10.2) FOR VEN.TPE) |
| *56 |  |
Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D8.2) FOR GBR (110V)) |
| *56 |  |
Провод электрический 2.5M 2 X 1.0 H05VV-F (OLD 500395Z) \\ CORD ((CORD ARMOR D8.2) FOR SUI) |
| *56 |  |
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR BRA) |
| 57 |  |
Шуруп с фланцем D4X12 \\ TAPPING SCREW (W/FLANGE) D4X12 (BLACK) |
| 58 |  |
Боковая крышка (A) \\ SIDE COVER (A) |
| 59 |  |
Направляющая \\ GUARD BAR |
| 60 |  |
Ручка переключения \\ CHANGE KNOB |
| 61 |  |
Прижимная пружина \\ SPRING (C) |
| 62A |  |
STEEL BALL 5/32 (10 PCS.) |
| 63 |  |
HITACHI LABEL \\ HITACHI LABEL |
| 64 |  |
Гайка пластинчатая \\ PLATE NUT |
| 65 |  |
Фиксирующий шуруп М4Х8 \\ MACHINE SCREW (W/WASHER) M4X8 (BLACK) |
| 66 |  |
Резиновое уплотнение подшипника \\ RUBBER BUSHING |
| 67 |  |
База из аллюм. сплава \\ BASE |
| 68 |  |
Металлический стопор базы \\ BASE LOCKER |
| 69 |  |
Фиксирующий болт М5Х16 (10шт) \\ HEX. SOCKET HD. BOLT M5X16 (10 PCS.) |
| 501 |  |
Лезвия для лобзика NO.41 (5 PCS.) \\ JIG SAW BLADES NO.41 (5 PCS.) |
| 502 |  |
Ключ-шестигранник 4 мм \\ HEX. BAR WRENCH 4MM |
| 503 |  |
Пластиковый кейс \\ CASE (EXCEPT FOR VEN.TPE.THA.INA.SIN.HKG.KUW.CHN.IND.LIB) |
| 601 |  |
Лезвия для лобзика NO.11 (5 PCS.) \\ JIG SAW BLADES NO.11 (5 PCS.) |
| 602 | Лезвия для лобзика NO.12 (5 PCS.) \\ JIG SAW BLADES NO.12 (5 PCS.) | |
| 603 | Лезвия для лобзика 15 (NEW 750012) \\ JIG SAW BLADES NO.15 (5 PCS.) | |
| 604 | Лезвия для лобзика 16 (NEW 750007) \\ JIG SAW BLADES NO.16 (5 PCS.) | |
| 605 | Лезвия для лобзика N21 (NEW 750020) \\ JIG SAW BLADES NO.21 (5 PCS.) | |
| 606 | Лезвия для лобзика N.22 (NEW 750018) \\ JIG SAW BLADES NO.22 (5 PCS.) | |
| 607 | Лезвия для лобзика \\ JIG SAW BLADES NO.97 FOR STAINLESS(5PCS) | |
| 608 | Паралельный упор \\ GUIDE | |
| 609 | Подкладка базы эл.лобзика (металл) \\ SUB BASE (A) SET (STEEL) (INCLUD.611) | |
| 610 | Подкладка базы эл.лобзика (пластик) \\ SUB BASE (B) SET (PLASTIC) (INCLUD.611) | |
| 611 | Болт крепежный \\ SPECIAL BOLT | |
| 612 | Пылеотвод \\ DUST COLLECTOR | |
| 613 | Смазка для инструментов (тюбик 75гр) \\ GREASE (MOLUB-ALLOY NO.777-1) 75G | |
| 614 | Вставка от скола \\ TABLE INSERT |
