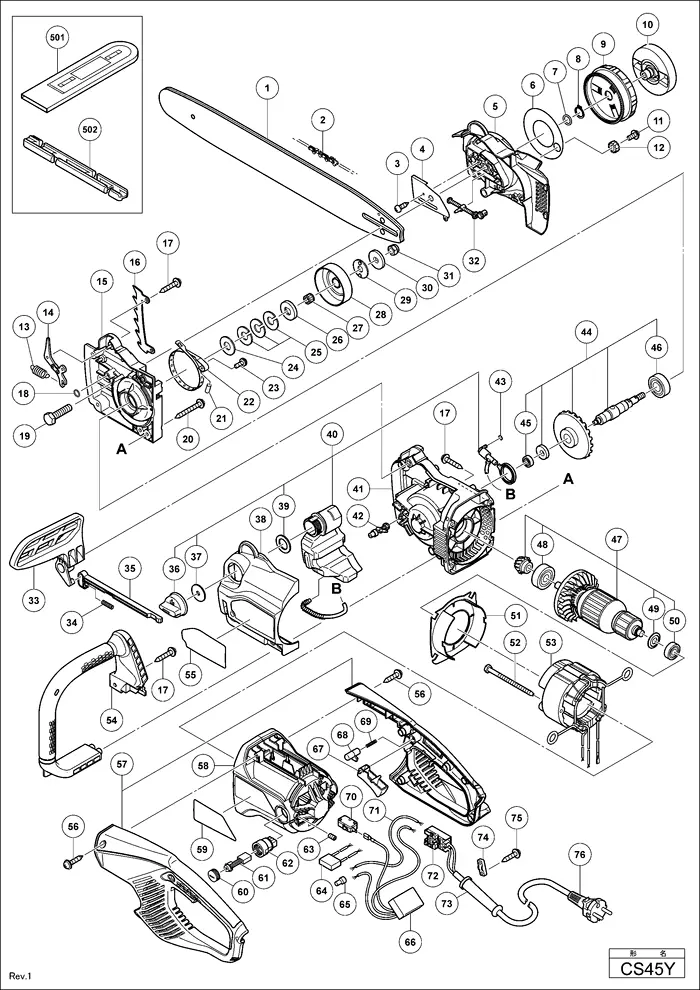

CS45Y Деталировка
CS45Y Деталировка
| П-п | Арт | Название |
|---|---|---|
| 1 | CHAIN BAR 18 INCH 3/8 SP | |
| 2 | SAW CHAIN (3/8X18\\\") | |
| 3 | Шуруп крепежный D3 \\ TAPPING SCREW D3 | |
| 4 | GUIDE PLATE | |
| 5 | SIDE COVER (R) | |
| 6 | DUST SHEET | |
| 7 | Уплотнительное кольцо (1AP-12) \\ O-RING (1AP-12) | |
| 8 | Стопорное кольцо \\ RETAINING RING FOR D14 SHAFT (10 PCS.) | |
| 9 | TENSION DIAL | |
| 10 | KNOB | |
| 11 | Фиксирующий шуруп М4Х8 \\ MACHINE SCREW (W/WASHER) M4X8 (BLACK) | |
| 12 | TENSION GEAR | |
| 13 | Пружина бандажа тормоза цепи \\ BRAKE SPRING | |
| 14 | BRAKE LINK | |
| 15 | INNER COVER | |
| 16 | SPIKE BAR | |
| 17 | Стальной винт D5X25 \\ TAPPING SCREW (W/FLANGE) D5X25 (BLACK) | |
| 18 | O-RING (S-6) | |
| 19 | Болт M8X35 (10 PCS) NEW \\ BOLT M8X35 (10 PCS.) | |
| 20 | Фиксирующий шуруп D5X55 \\ TAPPING SCREW D5X55 | |
| 21 | Штифт роликовый Д3 \\ NEEDLE ROLLER D3 | |
| 22 | Бандаж тормоза цепи \\ BRAKE BAND | |
| 23 | Фиксирующий шуруп. М4 Х 12 \\ MACHINE SCREW (W/WASHERS) M4X12 (BLACK) | |
| 24 | WASHER (E) | |
| 25 | SPRING WASHER | |
| 26 | COLLAR (B) | |
| 27 | Подшипник роликовый \\ NEEDLE BEARING (D) | |
| 28 | Муфта сцепления \\ CLUTCH HOUSING | |
| 29 | WASHER (C) | |
| 30 | WASHER (D) | |
| 31 | ШАЙБА ПЛАСТИКОВАЯ. ДЛЯ МОД.P20SA2 \\ NYLON NUT M8 | |
| 32 | CHAIN PULLEY | |
| 33 | BRAKE HANDLE | |
| 34 | SPRING (C) | |
| 35 | SWITCH ROD | |
| 36 | TANK CAP | |
| 37 | TANK CAP PACKING | |
| 38 | SIDE COVER (L) | |
| 39 |  |
GASKET |
| 40 |  |
OIL PUMP ASS\\\'Y (INCLUD.36.37.39) |
| 41 |  |
GEAR CASE |
| 42 |  |
ADJUSTING BOLT |
| 43 |  |
Уплотнительное резиновое кольцо \\ O-RING (S-4) |
| 44 |  |
SPINDLE GEAR ASS\\\'Y (INCLUD.45.46) |
| 45 |  |
Подшипник шариковый 17 мм. \\ BALL BEARING 606VVC2 |
| 46 |  |
Подшипник шариковый 35 мм. \\ BALL BEARING 6202VVCMPS2L |
| 47 |  |
ARMATURE AND PINION SET 220V-230V (INCLUD.48-50) |
| 48 |  |
Подшипник шариковый 37 мм. \\ BALL BEARING 6301VVCMPS2L |
| 49 |  |
Шайба металлическая \\ WASHER (A) |
| 50 |  |
Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L |
| 51 |  |
FAN GUIDE |
| 52 |  |
Фиксирующий шуруп М5Х50 \\ HEX. HD. TAPPING SCREW D5X50 |
| 53 |  |
STATOR ASS\\\'Y 220V-230V |
| 54 |  |
FRONT HANDLE |
| 55 |  |
CAUTION LABEL |
| 56 |  |
Фиксирующий шуруп Д4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) |
| 57 |  |
HANDLE SET |
| 58 |  |
HOUSING ASS\\\'Y (INCLUD.62.63) |
| 59 |  |
NAME PLATE \\ NAME PLATE |
| 60 |  |
Крышка угольных щеток \\ BRUSH CAP |
| 61 |  |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) |
| 62 |  |
Держатель угольных щеток \\ BRUSH HOLDER |
| 63 |  |
Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8 |
| 64 |  |
NOISE SUPPRESSOR |
| 65 |  |
Зажимные контакты проводов (10шт) \\ CONNECTOR 50092 (10 PCS.) |
| 66 |  |
CONTROLLER 200V-240V |
| 67 |  |
TRIGGER |
| 68 |  |
OFF LOCK BUTTON |
| 69 |  |
SPRING (A) |
| 70 |  |
MICRO SWITCH |
| 71 |  |
INTERNAL WIRE |
| 72 |  |
SWITCH |
| 73 |  |
Кембрик. D- 8.8 \\ CORD ARMOR D8.8 |
| 74 |  |
Зажим для кабеля. \\ CORD CLIP |
| 75 |  |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
| *76 |  |
CORD (HOL) |
| *76 |  |
CORD (HOL) (FOR RUS) |
| 501 |  |
CHAIN COVER |
| 502 |  |
PLUG CLIP (EXCEPT FOR RUS) |
