02 Блок ДВС в сборе
02 Блок ДВС в сборе
| П-п | Арт | Название |
|---|---|---|

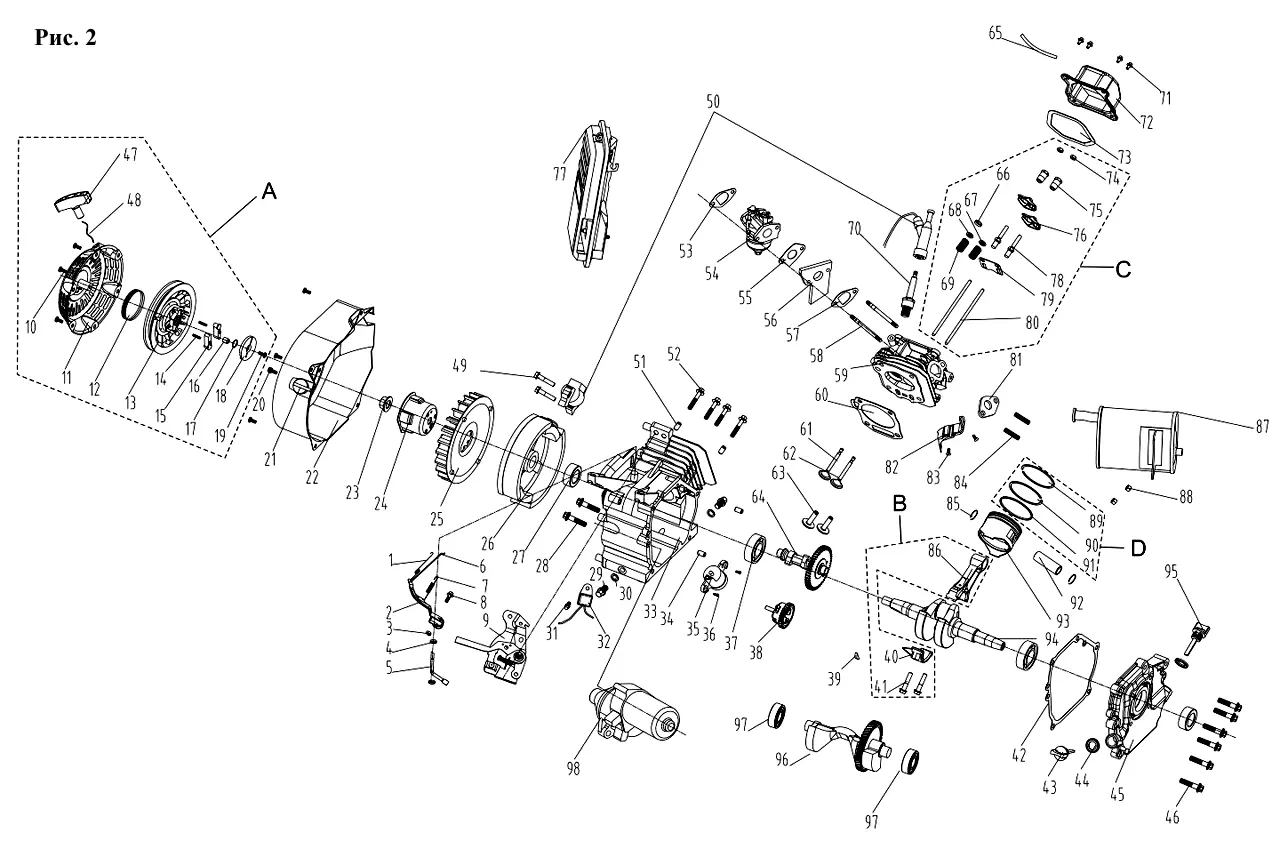

| Рис. 2 |  |
Блок ДВС в сборе 188F 13,0кВт (9,5л.с.) при 3600мин-¹, 10100-18801-00 |
| 1 |  |
Пружина возвратная, 16012-18801-00 |
| 2 |  |
Рычаг, 16070-18801-00 |
| 3 |  |
Гайка М6, 90305-0600-00 |
| 4 |  |
Втулка, 16065-18801-00 |
| 5 |  |
Рычаг, 16061-18801-00 |
| 6 |  |
Тяга, 16062-18801-00 |
| 7 |  |
Пружина возвратная, 16063-18803-00 |
| 8 |  |
Болт, 16072-16801-00 |
| 9 |  |
Рычаг регулятора оборотов в сборе, 16520-18802-00 |
| А |  |
Стартер ручной в сборе Поз.10,11,12,13,14,15,16, 17,18,19,47,48. |
| 10 | Болт М6х8 | |
| 11 | Крышка стартера | |
| 12 | Пружина кручения | |
| 13 | Катушка стартера | |
| 14 | Пружина собачки | |
| 15 | Собачка стартера | |
| 16 | Втулка | |
| 17 | Кольцо стопорное | |
| 18 | Шайба | |
| 19 | Болт М6х15 | |
| 47 | Рукоятка стартера | |
| 48 | Шнур стартера | |
| 20 | Болт М6х12, 90001-0612-00 | |
| 21 | Переключатель, 35540-16801-R1 | |
| 22 | Корпус вентилятора, 28110-18801-W5 | |
| 23 | Гайка храповика, 13501-18801-00 | |
| 24 | Храповик стартера, 28002-18801-00 | |
| 25 | Вентилятор, 19352-18801-00 | |
| 26 | Маховик, 13510-18801-00 | |
| 27 | Манжета, 90682-18801-00 | |
| 28 | Болт М8х35, 90001-0835-00 | |
| 29 | Пробка слива масла, 11007-18801-00 | |
| 30 | Прокладка пробки, 11017-18801-00 | |
| 31 | Болт М6х12, 90001-0612-00 | |
| 32 | Реле защитного отключения, 37050-16801-00 | |
| 33 | Картер двигателя, 11310-18801-00 | |
| 34 | Штифт направляющий Ø8х14, 90502-0814-00 | |
| 35 | Датчик уровня масла, 37060-18801-00 | |
| 36 | Винт М6х14, 90001-0614-00 | |
| 37 | Подшипник шариковый 6207 (35х72х17), 90548-6207-00 | |
| 38 | Регулятор оборотов, 16400-18801-00 | |
| 39 | Шпонка сегментная, 90524-16801-00 | |
| В | Шатун в сборе Поз.40,41,86. | |
| 40 | Крышка шатуна | |
| 41 | Болт шатунный | |
| 86 | Шатун | |
| 42 | Прокладка картера, 11001-18801-00 | |
| 43 | Щуп маслоуказатель, 15010-18802-W4 | |
| 44 | Прокладка щупа, 90681-18802-00 | |
| 45 | Крышка картера, 11411-18802-00 | |
| 46 | Болт М8х40, 90001-0840-00 | |
| 49 | Болт М6х25, 90001-0625-00 | |
| 50 | Магнето в сборе, 30400-18801-00 | |
| 51 | Штифт Ø12х20, 90502-1220-00 | |
| 52 | Болт головки цилиндра (ГБЦ), 12003-18801-00 | |
| 53 | Прокладка фильтра, 17001-18801-00 | |
| 54 | Карбюратор, 16100-18804-00 | |
| 55 | Прокладка карбюратора, 16001-18801-00 | |
| 56 | Термоизолятор, 16003-18801-00 | |
| 57 | Прокладка, 17002-18801-00 | |
| 58 | Шпилька, 90203-18803-00 | |
| 59 | Головка блока (ГБЦ), 12140-18801-00 | |
| 60 | Прокладка ГБЦ, 12131-18801-00 | |
| 61 | Клапан выпускной, 12121-18801-00 | |
| 62 | Клапан впускной, 12111-18801-00 | |
| 63 | Стакан ГРМ, 14081-18801-00 | |
| 64 | Вал распределительный, 14200-18801-00 | |
| 65 | Трубка резиновая, 17004-18802-00 | |
| С | Комплект ГРМ Поз.66,67,68,69,74,75,76, 78,79,80. | |
| 66 | Уплотнение | |
| 67 | Тарелка пружины впускного клапана | |
| 68 | Тарелка пружины выпускного клапана | |
| 69 | Пружина клапана | |
| 74 | Гайка регулировочного винта | |
| 75 | Винт регулировочный | |
| 76 | Коромысло | |
| 78 | Болт коромысла | |
| 79 | Пластина направляющая | |
| 80 | Штанга | |
| 70 | Свеча зажигания, 30010-16801-00 | |
| 71 | Болт М6х12, 90001-0612-00 | |
| 72 | Крышка головки блока (ГБЦ), 12410-18801-00 | |
| 73 | Прокладка головки блока (ГБЦ), 12004-18801-00 | |
| 77 | Фильтр воздушный в сборе, 17100-18805-00 | |
| 81 | Прокладка глушителя, 18001-18801-00 | |
| 82 | Кронштейн, 19304-18801-00 | |
| 83 | Болт М6х12, 90001-0612-00 | |
| 84 | Шпилька, 90203-16801-00 | |
| 85 | Кольцо пружинное, 13122-18801-00 | |
| 87 | Глушитель, 18100-500001-00 | |
| 88 | Гайка М8, 90305-0800-00 | |
| D | Комплект поршневых колец Поз.89,90,91. | |
| 89 | Кольцо поршневое компрессионное | |
| 90 | Кольцо поршневое компрессионное | |
| 91 | Кольцо поршневое маслосъемное | |
| 92 | Палец поршневой, 13121-18801-00 | |
| 93 | Поршень, 13111-18801-00 | |
| 94 | Кривошип, 13300-18802-00 | |
| 95 | Щуп маслоуказатель, 15010-18802-W4 | |
| 96 | Балансировочный вал, 13401-18801-00 | |
| 97 | Подшипник шариковый 6202 (15х35х11), 90548-6202-00 | |
| 98 | Электростартер, 30300-18801-00 |
