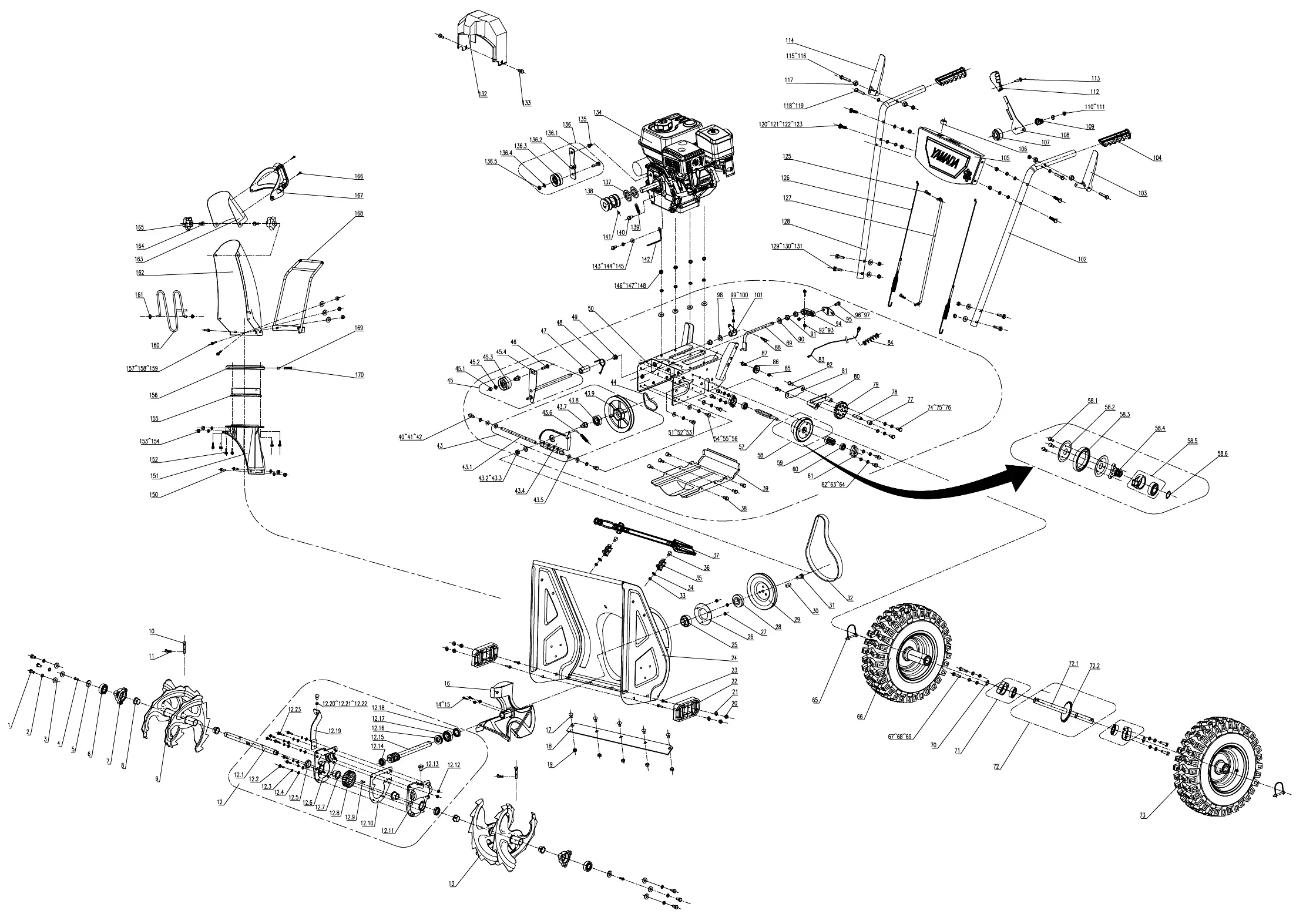

| П-п | Арт | Название |
|---|---|---|
| 1 | Винт M8*25 | |
| 2 | Шайба | |
| 3 | Прокладка | |
| 4 | Винт M6*16 | |
| 5 | Прокладка | |
| 6 | Подшипник 6203 | |
| 7 | Корпус подшипника | |
| 8 | Втулка | |
| 9 | Шнек правый | |
| 10 | Штифт срезной | |
| 11 | Шплинт | |
| 12 | Редуктор в сборе | |
| 12.1 | Ось | |
| 12.2 | Болт M6*20 | |
| 12.3 | Шайба плоская | |
| 12.4 | Шайба плоская | |
| 12.5 | Сальник 19x32X7 | |
| 12.6 | Часть корпуса редуктора левая | |
| 12.7 | Втулка вала | |
| 12.8 | Шестерня редуктора | |
| 12.9 | Шпонка сегментная | |
| 12.10 | Прокладка | |
| 12.11 | Часть корпуса редуктора правая | |
| 12.12 | Гайка | |
| 12.13 | Крышка с резьбой M10x1 | |
| 12.14 | Подшипник 6001-2Z | |
| 12.15 | Вал червячной передачи | |
| 12.16 | Подшипник 6004-2Z | |
| 12.17 | Подшипник | |
| 12.18 | Сальник 20×35×7 | |
| 12.20 | Болт | |
| 12.21 | Контргайка M8 | |
| 12.22 | Болт M6*25 | |
| 12.23 | Винт | |
| 13 | Шнек левый | |
| 14 | Болт M6*35 | |
| 15 | Контргайка | |
| 16 | Колесо лопастное | |
| 17 | Болт M8*16 | |
| 18 | Пластина | |
| 19 | Гайка M8 | |
| 20 | Контргайка M8 | |
| 21 | Шайба | |
| 22 | Башмак | |
| 23 | Болт M8*22 | |
| 24 | Снегозаборник | |
| 25 | Подшипник шариковый | |
| 26 | Пластина прижимная | |
| 27 | Контрагайка M6 | |
| 28 | Шкив посадочный | |
| 29 | Шкив большой | |
| 30 | Шпонка | |
| 31 | Винт M10*25 | |
| 32 | Ремень клиновой V10x675 | |
| 33 | Контрагайка M6 | |
| 34 | Прокладка | |
| 35 | Держатель | |
| 36 | Болт М6*12 | |
| 37 | Лопатка | |
| 38 | Болт | |
| 39 | Крышка | |
| 40 | Винт M6*16 | |
| 41 | Шайба | |
| 42 | Прокладка | |
| 43 | Шкив приводной | |
| 43.1 | Ось кронштейна | |
| 43.2 | Гайка стопорная | |
| 43.3 | Шайба | |
| 43.4 | Кронштейн | |
| 43.5 | Прокладка | |
| 43.6 | Пружина | |
| 43.7 | Вал синхронизатора | |
| 43.8 | Подшипник | |
| 43.9 | Шкив | |
| 44 | Ремень клиновой V10x655 | |
| 45 | Ролик натяжной в сборе | |
| 45.1 | Гайка | |
| 45.2 | Прокладка | |
| 45.3 | Ролик | |
| 45.4 | Кронштейн ролика | |
| 46 | Винт M8*30 | |
| 47 | Втулка | |
| 48 | Пружина | |
| 49 | Втулка-фиксатор | |
| 50 | Корпус шасси | |
| 51 | Винт M6*16 | |
| 52 | Шайба M6 | |
| 53 | Прокладка | |
| 54 | Винт M8*18 | |
| 55 | Шайба M8 | |
| 56 | Прокладка | |
| 57 | Вал шестигранный | |
| 58 | Диск фрикционный | |
| 58.1 | Болт | |
| 58.2 | Пластина | |
| 58.3 | Кольцо резиновое | |
| 58.4 | Кронштейн подшипника | |
| 58.5 | Подшипник | |
| 58.6 | Кольцо стопорное | |
| 59 | Шестерня малая | |
| 60 | Подшипник 6000-2RS | |
| 61 | Седло подшипника | |
| 62 | Винт M6*20 | |
| 63 | Шайба M6 | |
| 64 | Прокладка | |
| 65 | Шплинт | |
| 66 | Колесо правое 13\\\" | |
| 67 | Винт M8*30 | |
| 68 | Шайба M8 | |
| 69 | Прокладка | |
| 70 | Кольцо стопорное | |
| 71 | Подшипник в сборе | |
| 72 | Вал-шестерня колесная | |
| 72.1 | Ось колесная | |
| 72.2 | Шестерня | |
| 73 | Колесо левое 13\\\" | |
| 74 | Винт M8*18 | |
| 75 | Шайба M8 | |
| 76 | Прокладка | |
| 77 | Втулка дистанционная | |
| 78 | Вал трансмиссионный | |
| 79 | Шестерня | |
| 80 | Держатель шестерни | |
| 81 | Пластина | |
| 82 | Винт M10*14 | |
| 83 | Трос управления нижний | |
| 84 | Пружина троса | |
| 85 | Гайка | |
| 86 | Ролик | |
| 87 | Болт | |
| 88 | Шплинт | |
| 89 | Вилка | |
| 90 | Прокладка | |
| 91 | Втулка | |
| 92 | Винт M6*30 | |
| 93 | Гайка M6 | |
| 94 | Тяга | |
| 95 | Пластина направляющая | |
| 96 | Винт M8*20 | |
| 97 | Гайка M8 | |
| 98 | Прокладка | |
| 99 | Винт M6*30 | |
| 100 | Гайка M6 | |
| 101 | Тяга | |
| 102 | Ручка левая | |
| 103 | Рукоятка управления, левая | |
| 104 | Рукоятка | |
| 105 | Панель управления | |
| 107 | Основание рычага управления | |
| 108 | Рычаг управления | |
| 109 | Пружина рычага | |
| 110 | Шайба M8 | |
| 111 | Прокладка | |
| 112 | Рукоятка рычага управления | |
| 113 | Штифт | |
| 114 | Рукоятка управления, правая | |
| 115 | Винт М8*50 | |
| 116 | Гайка M8 | |
| 117 | Втулка | |
| 118 | Штифт | |
| 119 | Шайба | |
| 120 | Болт | |
| 121 | Гайка | |
| 122 | Прокладка | |
| 123 | Шайба | |
| 125 | Шплинт | |
| 126 | Трос управления верхний | |
| 127 | Шток управления | |
| 128 | Ручка правая | |
| 129 | Болт | |
| 130 | Шайба | |
| 131 | Гайка | |
| 132 | Кожух ремня | |
| 133 | Винт M6*8 | |
| 134 | Двигатель в сборе | |
| 135 | Болт регулировочный | |
| 136 | Шкив натяжной | |
| 136.1 | Болт | |
| 136.2 | Кронштейн | |
| 136.3 | Шкив | |
| 136.4 | Шайба | |
| 136.5 | Гайка | |
| 137 | Прокладка | |
| 138 | Шкив ведущий двигателя | |
| 139 | Пружина | |
| 140 | Болт | |
| 141 | Шпонка 8*8 | |
| 142 | Направляющая | |
| 143 |  |
Винт M8*20 |
| 144 |  |
Шайба |
| 145 |  |
Прокладка |
| 146 |  |
Контргайка |
| 147 |  |
Шайба |
| 148 |  |
Прокладка |
| 150 |  |
Болт M8*18 |
| 151 |  |
Кронштейн снегоотвода |
| 152 |  |
Болт M6*12 |
| 153 |  |
Гайка M8 |
| 154 |  |
Шайба |
| 155 |  |
Диск поворотный снегоотвода |
| 156 |  |
Диск крепления снегоотвода |
| 157 |  |
Болт M6*20 |
| 158 |  |
Гайка M6 |
| 159 |  |
Шайба |
| 160 |  |
Защитная решетка |
| 161 |  |
Клипса |
| 162 |  |
Снегоотвод |
| 163 |  |
Дефлетор снегоотвода |
| 164 |  |
Болт M6*20 |
| 165 |  |
Фиксатор |
| 166 |  |
Винт |
| 167 |  |
Накладка дефлектора |
| 168 |  |
Ручка снегоотвода |
| 169 |  |
Шарик стальной |
| 170 |  |
Пружина |
